イマオコーポレーション

6ポジションクランプ（MBSPC）

6ポジションクランプ（MBSPC）
通常単価(税別)
7,367円～11,358円
税込単価
8,104円～12,494円
通常出荷日：3日目

【特長】・ワークを内側からクランプできます。多数個取りのワークに便利です。・ワークのクランプは、六角レ...

詳細を確認

よく一緒に見られています

カムスクリュー（MBCS）

イマオコーポレーション

カムスクリュー（MBCS）
通常価格(税別)： 698円 (税込価格：768円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

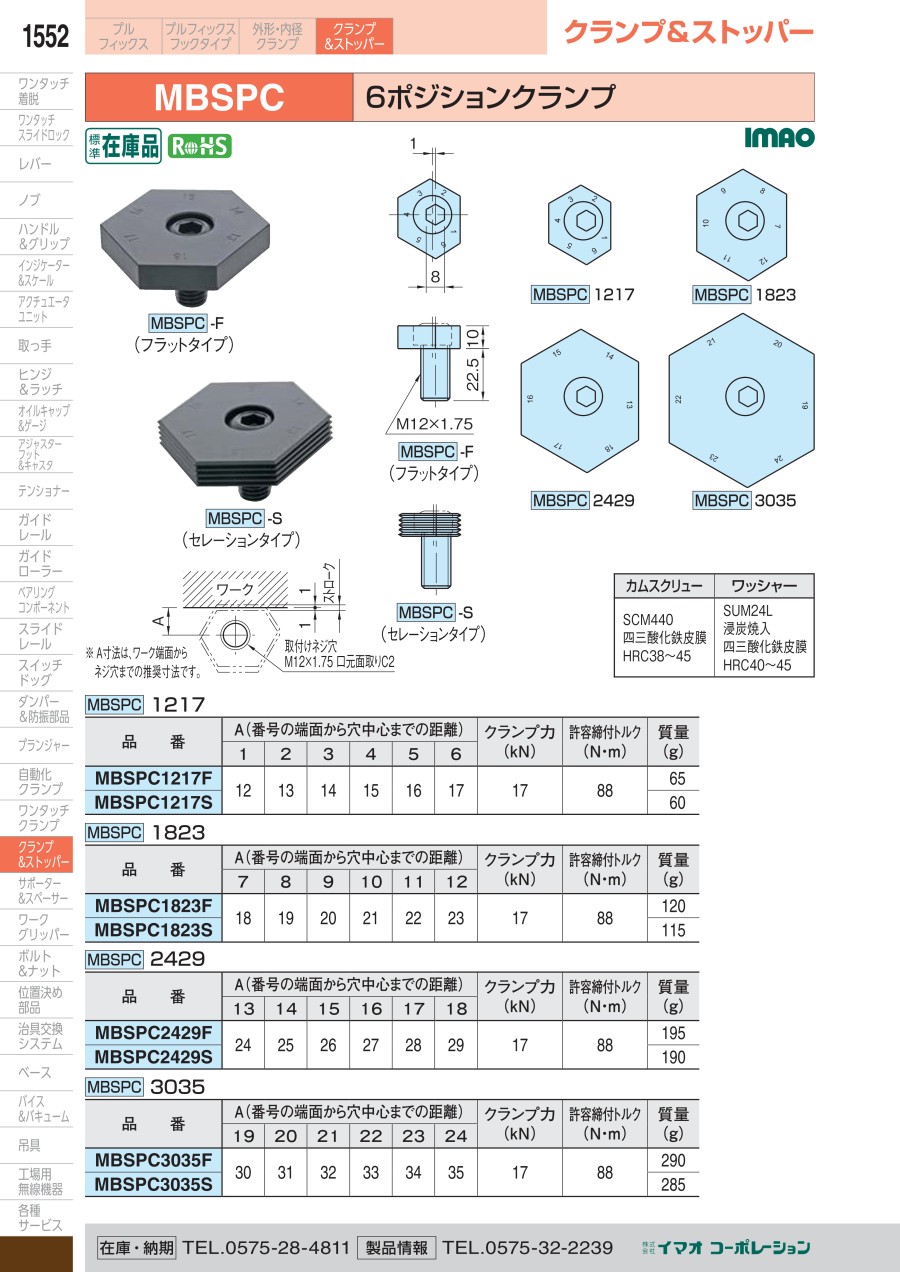

外形図

6ポジションクランプ（MBSPC） 外形図1

製品仕様

6ポジションクランプ（MBSPC） 製品仕様

※A寸法は、ワーク端面からネジ穴までの推奨寸法です。

カムスクリューワッシャー
SCM440
四三酸化鉄皮膜
HRC38～45		SUM24L
浸炭焼入
四三酸化鉄皮膜
HRC40～45

MBSPC1217

型番A（番号の端面から穴中心までの距離）クランプ力
（kN）		許容締付トルク
（N・m）		質量
（g）
123456
MBSPC1217F121314151617178865
MBSPC1217S60

MBSPC1823

型番A（番号の端面から穴中心までの距離）クランプ力
（kN）		許容締付トルク
（N・m）		質量
（g）
789101112
MBSPC1823F1819202122231788120
MBSPC1823S115

MBSPC2429

型番A（番号の端面から穴中心までの距離）クランプ力
（kN）		許容締付トルク
（N・m）		質量
（g）
131415161718
MBSPC2429F2425262728291788195
MBSPC2429S190

MBSPC3035

型番A（番号の端面から穴中心までの距離）クランプ力
（kN）		許容締付トルク
（N・m）		質量
（g）
192021222324
MBSPC3035F3031323334351788290
MBSPC3035S285

型番リスト

表示件数
  • 1
    • 型番
    MBSPC1217F
    MBSPC1823F
    MBSPC1823S
    MBSPC2429F
    MBSPC2429S
    MBSPC3035F
    MBSPC3035S

    端面～中心間A寸法

    (mm)

    仕様

    		RoHS?最小発注数量
    12～17
    フラットタイプ
    10
    1個
    18～23
    フラットタイプ
    10
    1個
    18～23
    セレーションタイプ
    10
    1個
    24～29
    フラットタイプ
    10
    1個
    24～29
    セレーションタイプ
    10
    1個
    30～35
    フラットタイプ
    10
    1個
    30～35
    セレーションタイプ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,367円
    ( 8,104円 )
    3日目
    8,055円
    ( 8,861円 )
    3日目
    8,601円
    ( 9,461円 )
    3日目
    9,432円
    ( 10,375円 )
    3日目
    9,997円
    ( 10,997円 )
    3日目
    11,030円
    ( 12,133円 )
    3日目
    11,358円
    ( 12,494円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ワークを内側からクランプできます。多数個取りのワークに便利です。
    ・ワークのクランプは、六角レンチによる締付けの他に、油圧プルシリンダーを利用すれば、自動化が可能です。
    ・クランプ部はセルフカットできますので、クランプ径に合わせた寸法に加工することで確実な締付けができます。
    ・テーパーボルトは固着防止のために、ふっ素樹脂コーティングしてあります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
