セラムテック

コンタクトピン【1～10個入り】

カタログ |

通常単価(税別): 8,177円～90,011円

税込単価: 8,995円～99,012円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

セラムテック

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

セラムテック

通常出荷日：5 日目～

高熱や超高真空に対応した電線接続用コンタクトピン。【特長】・超高真空対応、熱電...

種類
関連部品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

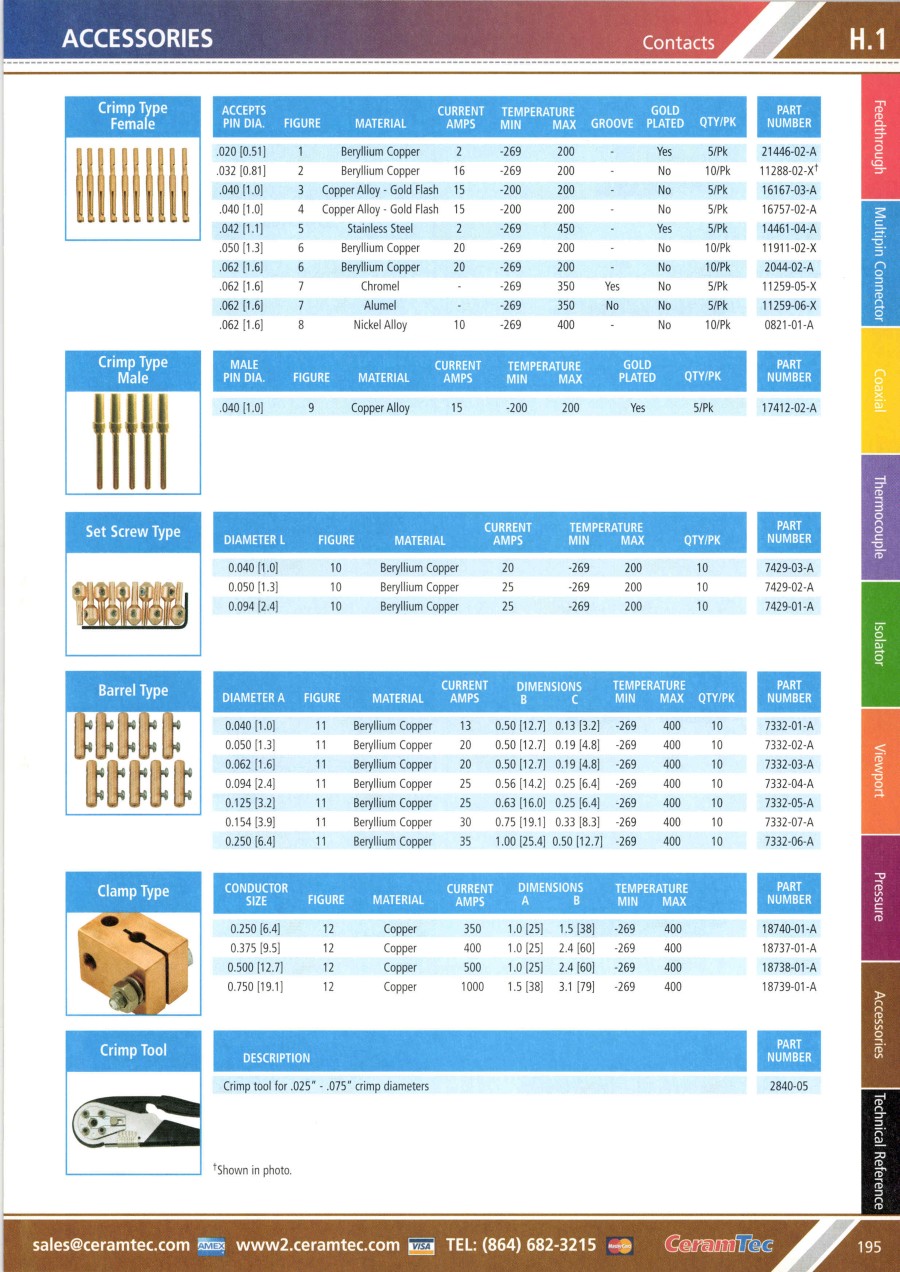

コンタクトピンの外形図と仕様

Crimp Type Femaleシリーズ

型番:0821-01-Aの寸法図

ACCEPTS PIN DIA.	FIGURE	MATERIAL	CURRENT AMPS	TEMPERATURE		GROOVE	GOLD PLATED	QTY/PK	PART NUMBER
ACCEPTS PIN DIA.	FIGURE	MATERIAL	CURRENT AMPS	MIN	MAX	GROOVE	GOLD PLATED	QTY/PK	PART NUMBER
.020 [0.51]	1	Beryllium Copper	2	-269	200	-	Yes	5/Pk	21446-02-A
.032 [0.81]	2	Beryllium Copper	16	-269	200	-	No	10/Pk	11288-02-X^†
.040 [1.0]	3	Copper Alloy - Gold Flash	15	-200	200	-	No	5/Pk	16167-03-A
.040 [1.0]	4	Copper Alloy - Gold Flash	15	-200	200	-	No	5/Pk	16757-02-A
.042 [1.1]	5	Stainless Steel	2	-269	450	-	Yes	5/Pk	14461-04-A
.050 [1.3]	6	Beryllium Copper	20	-269	200	-	No	10/Pk	11911-02-X
.062 [1.6]	6	Beryllium Copper	20	-269	200	-	No	10/Pk	2044-02-A
.062 [1.6]	7	Chromel	-	-269	350	Yes	No	5/Pk	11259-05-X
.062 [1.6]	7	Alumel	-	-269	350	No	No	5/Pk	11259-06-X
.062 [1.6]	8	Nickel Alloy	10	-269	400	-	No	10/Pk	0821-01-A

Crimp Type Male

寸法図

MALE PIN DIA.	FIGURE	MATERIAL	CURRENT AMPS	TEMPERATURE		GOLD PLATED	QTY/PK	PART NUMBER
MALE PIN DIA.	FIGURE	MATERIAL	CURRENT AMPS	MIN	MAX	GOLD PLATED	QTY/PK	PART NUMBER
.040 [1.0]	9	Copper Alloy	15	-200	200	Yes	5/Pk	17412-02-A

Barrel Typeシリーズ

寸法図

DIAMETER A	FIGURE	MATERIAL	CURRENT AMPS	DIMENSIONS		TEMPERATURE		QTY/PK	PART NUMBER
DIAMETER A	FIGURE	MATERIAL	CURRENT AMPS	B	C	MIN	MAX	QTY/PK	PART NUMBER
0.040 [1.0]	11	Beryllium Copper	13	0.50 [12.7]	0.13 [3.2]	-269	400	10	7332-01-A
0.050 [1.3]	11	Beryllium Copper	20	0.50 [12.7]	0.19 [4.8]	-269	400	10	7332-02-A
0.062 [1.6]	11	Beryllium Copper	20	0.50 [12.7]	0.19 [4.8]	-269	400	10	7332-03-A
0.094 [2.4]	11	Beryllium Copper	25	0.56 [14.2]	0.25 [6.4]	-269	400	10	7332-04-A
0.125 [3.2]	11	Beryllium Copper	25	0.63 [16.0]	0.25 [6.4]	-269	400	10	7332-05-A
0.154 [3.9]	11	Beryllium Copper	30	0.75 [19.1]	0.33 [8.3]	-269	400	10	7332-07-A
0.250 [6.4]	11	Beryllium Copper	35	1.00 [25.4]	0.50 [12.7]	-269	400	10	7332-06-A

Set Screw Typeシリーズ

寸法図

DIAMETER L	FIGURE	MATERIAL	CURRENT AMPS	TEMPERATURE		QTY/PK	PART NUMBER
DIAMETER L	FIGURE	MATERIAL	CURRENT AMPS	MIN	MAX	QTY/PK	PART NUMBER
0.040 [1.0]	10	Beryllium Copper	20	-269	200	10	7429-03-A
0.050 [1.3]	10	Beryllium Copper	25	-269	200	10	7429-02-A
0.094 [2.4]	10	Beryllium Copper	25	-269	200	10	7429-01-A

Clamp Typeシリーズ

寸法図

CONDUCTOR SIZE	FIGURE	MATERIAL	CURRENT AMPS	DIMENSIONS		TEMPERATURE		PART NUMBER
CONDUCTOR SIZE	FIGURE	MATERIAL	CURRENT AMPS	A	B	MIN	MAX	PART NUMBER
0.250 [6.4]	12	Copper	350	1.0 [25]	1.5 [38]	-269	400	18740-01-A
0.375 [9.5]	12	Copper	400	1.0 [25]	2.4 [60]	-269	400	18737-01-A
0.500 [12.7]	12	Copper	500	1.0 [25]	2.4 [60]	-269	400	18738-01-A
0.750 [19.1]	12	Copper	1000	1.5 [38]	3.1 [79]	-269	400	18739-01-A

開発秘話

セラムテック社（セラマシール）は、1951年から電流導入端子の製造を開始し今もなお世界中で使用されています。
以来、お客様の厳しい要求に応えるべく、革新的な解決策を提供するための商品開発を進めています。

型番リスト

表示件数

型番

電流

(A)

使用温度範囲（MIN～MAX)

(℃)

関連部品種類

対応ベーキング温度範囲

(℃以下)

先端サイズ

(inch/mm)

接続電極サイズ

(inch/mm)

導管サイズ

(inch/mm)

長さ

端子材質

RoHS?

最小発注数量

10	-269～400	[その他接続用部品] クリンプタイプメス	200 ～ 400	-	-	-	18㎜	ニッケル合金	10	1パック 10個入り
-	-269～350	[その他接続用部品] クリンプタイプメス	200	-	-	-	34㎜	クロメル	10	1パック 5個入り
-	-269～350	[その他接続用部品] クリンプタイプメス	200	-	-	-	34㎜	アルメル	10	1パック 5個入り
16	-269～200	[その他接続用部品] クリンプタイプメス	200	-	-	-	16㎜	ベリリウム銅	10	2パック 10個入り
20	-269～200	[その他接続用部品] クリンプタイプメス	200	-	-	-	19㎜	ベリリウム銅	10	2パック 10個入り
15	-200～200	[その他接続用部品] クリンプタイプオス	200	0.040/1.0	-	-	14㎜	銅合金	10	4個
400	-269～400	[その他接続用部品] クランプタイプ	200 ～ 400	-	-	0.375/9.5	2.4㎜	銅	10	1個
500	-269～400	[その他接続用部品] クランプタイプ	200 ～ 400	-	-	0.500/12.7	2.4㎜	銅	10	1個
1000	-269～400	[その他接続用部品] クランプタイプ	200 ～ 400	-	-	0.750/19.1	3.1㎜	銅	10	1個
350	-269～400	[その他接続用部品] クランプタイプ	200 ～ 400	-	-	0.250/6.4	1.5㎜	銅	10	1個
20	-269～200	[その他接続用部品] クリンプタイプメス	200	-	-	-	19㎜	ベリリウム銅	10	2パック 10個入り
13	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.040/1.0	-	12.7㎜	ベリリウム銅	10	2パック 10個入り
20	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.050/1.3	-	12.7㎜	ベリリウム銅	10	2パック 10個入り
20	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.062/1.6	-	12.7㎜	ベリリウム銅	10	2パック 10個入り
25	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.094/2.4	-	14.2㎜	ベリリウム銅	10	2パック 10個入り
25	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.125/3.2	-	16㎜	ベリリウム銅	10	1パック 10個入り
35	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.250/6.4	-	25.4㎜	ベリリウム銅	10	1パック 10個入り
30	-269～400	[その他接続用部品] バレルタイプ	200 ～ 400	-	0.154/3.9	-	19.1㎜	ベリリウム銅	10	1パック 10個入り
25	-269～200	[その他接続用部品] セットスクリュータイプ	200	-	0.094/2.4	-	17㎜	ベリリウム銅	10	2パック 10個入り
25	-269～200	[その他接続用部品] セットスクリュータイプ	200	-	0.050/1.3	-	17㎜	ベリリウム銅	10	2パック 10個入り
20	-269～200	[その他接続用部品] セットスクリュータイプ	200	-	0.040/1.0	-	17㎜	ベリリウム銅	10	1個

通常単価(税別) (税込単価)	通常出荷日

48,437円 ( 53,281円 )	5日目
36,243円 ( 39,867円 )	5日目
33,872円 ( 37,259円 )	5日目
15,051円 ( 16,556円 )	5日目
13,731円 ( 15,104円 )	5日目
8,177円 ( 8,995円 )	在庫品1日目当日出荷可能
69,105円 ( 76,016円 )	14日目
66,544円 ( 73,198円 )	14日目
90,011円 ( 99,012円 )	14日目
59,754円 ( 65,729円 )	89日目
24,362円 ( 26,798円 )	在庫品1日目当日出荷可能
26,852円 ( 29,537円 )	5日目
30,155円 ( 33,171円 )	6日目
33,072円 ( 36,379円 )	5日目
24,079円 ( 26,487円 )	5日目
56,087円 ( 61,696円 )	5日目
51,950円 ( 57,145円 )	5日目
69,307円 ( 76,238円 )	5日目
19,020円 ( 20,922円 )	5日目
23,419円 ( 25,761円 )	5日目
35,640円 ( 39,204円 )	5日目

詳細情報

基本情報

基本情報

高熱や超高真空に対応した電線接続用コンタクトピン。
【特長】
・超高真空対応、熱電対及び電力用の線を接続するために使用。
・熱電対用コンタクトピンは熱電対材料を使用しているので、誤差を最小限に抑えることができる。
・温度範囲が-269～400℃まで対応可能。
【用途】
・半導体処理装置、分析試験測定機器、圧力トランスデューサ、発電（計測制御技術）等に利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

セラムテック
一般電流導入端子
耐電圧：DC5kV～25kV、電流値：3.6A～1000A、一般電流導入端子です。
セラムテック
ミニ電流導入端子
耐電圧：DC2kV～6kV、電流値：1.8A～27A、ミニ電流導入端子です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コンタクトピンのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品コンタクトピン	同軸用接続部品真空側ソケットコンタクト	多ピン用接続部品大気側プラグ	多ピン用接続部品圧着工具	多ピン用接続部品 MS 大気側プラグ	多ピン用接続部品 BURNDY 大気側プラグ
メーカー	セラムテック	コスモテック（導入端子）	コスモテック（導入端子）	コスモテック（導入端子）	コスモテック（導入端子）	コスモテック（導入端子）
通常価格	8,177円-	11,516円 -	5,710円 -	226,076円	7,010円 -	17,559円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜
種類	関連部品	関連部品	関連部品	関連部品	関連部品	関連部品
