メカニカル部品技術窓口
円筒絶縁碍子
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
4511-03-CFの仕様・寸法情報
商品情報
円筒絶縁碍子の外形図と寸法

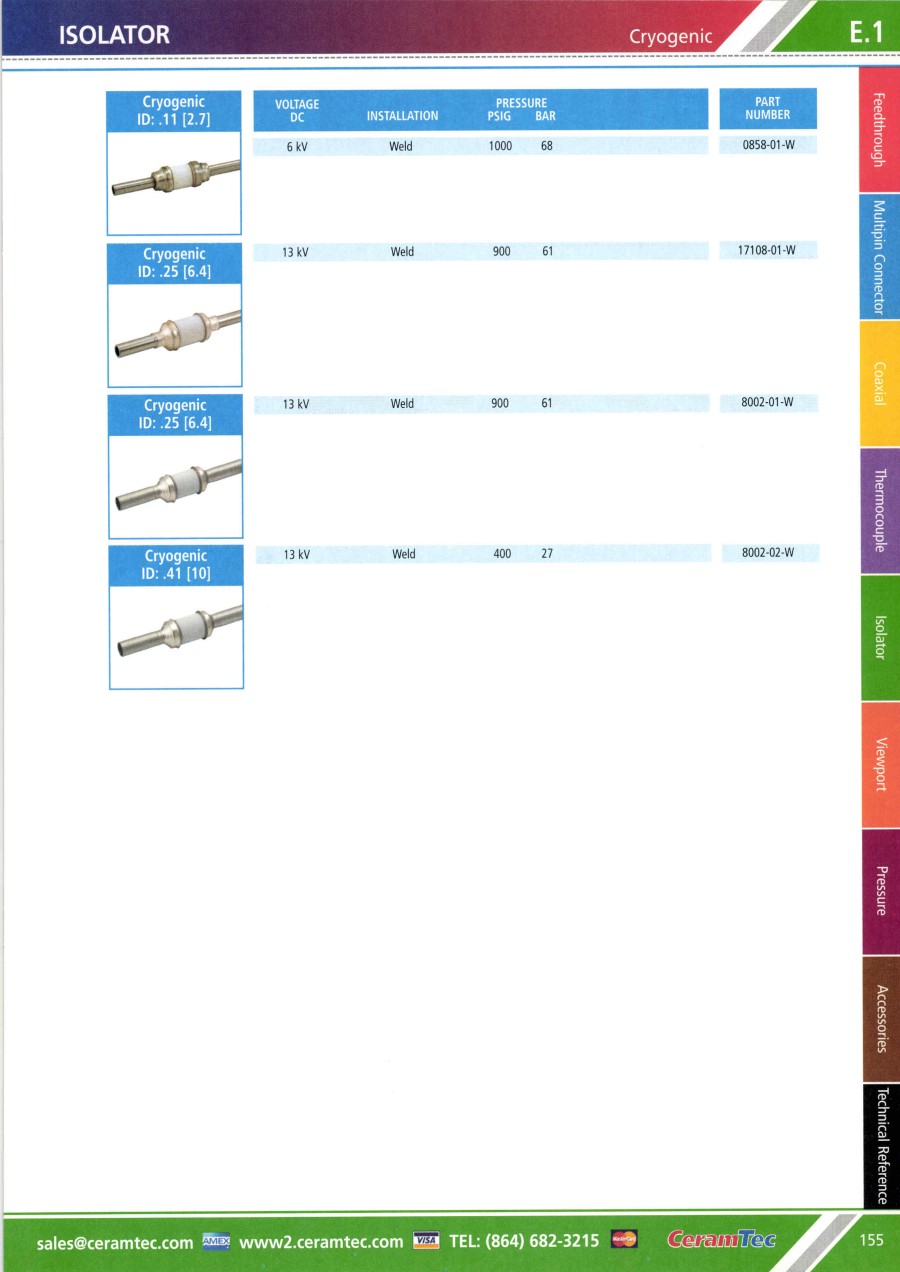

極低温用
Cryogenic-ID:11（2.7）
型番:0858-01-W
寸法図
Cryogenic-ID:25 （6.4）
型番:17108-01-W
寸法図
Cryogenic-ID:25 （6.4）
型番:8002-01-W
寸法図
Cryogenic-ID:41（10）
型番:8002-02-W
寸法図
真空用
Weldable ID:.31 [7.9]
型番:9997-05-W
寸法図
ISO KF ID:.31 [7.9]
型番:17235-01-KF
ISO KF ID:.31 [7.9]/寸法図
ConFlat ID:31（7.9）
型番:4511-01-CF
寸法図
Weldable ID:75（19）
型番:9998-04-W
型番:9998-01-W
型番:9998-03-W
型番:9998-06-W
型番:9998-07-W
型番:9998-08-W
寸法図
ISO KF ID:75（19）
型番:17236-01-KF
型番:17236-02-KF
型番:17236-03-KF
型番:17236-04-KF
型番:17236-05-KF
型番:17236-06-KF
寸法図
ConFlat ID:75（19）
型番:8000-04-CF
型番:8000-02-CF
型番:8000-03-CF
型番:8000-06-CF
型番:8000-07-CF
型番:8000-08-CF
寸法図
- 型番999は真空用円筒絶縁碍子。
- 型番17235/4511は9997-05-Wにフランジを溶接したタイプ。
- 型番17236】9998シリーズにフランジを溶接したタイプ。
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
開発秘話
セラムテック社（セラマシール）は、1951年から電流導入端子の製造を開始し今もなお世界中で使用されています。
以来、お客様の厳しい要求に応えるべく、革新的な解決策を提供するための商品開発を進めています。
詳細情報
基本情報
優れたセラミックの金属シール技術による円筒絶縁碍子。
【特長】
・極低温用、水（流体）用、真空用がある。
・共通の環境内で動作するシステムコンポーネントの電気的絶縁を提供する。
・絶縁体には、高純度アルミナセラミックス（90%以上）を使用。
・化学物質への耐性もあり、腐食性の環境に耐えることができる。
【用途】
・半導体処理装置、粒子加速器、炉、分析装置、ビームライン、電気通信などに利用可能。
