セラムテック

同軸端子

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 12,141円～110,350円特別価格

税込単価: 13,355円～121,385円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

セラムテック

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

セラムテック

通常出荷日：在庫品1日目

優れた特別設計による低ノイズ、低反射の同軸端子。【特長】・標準はグランドシ...

種類
電流導入端子

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

同軸端子の外形図と寸法

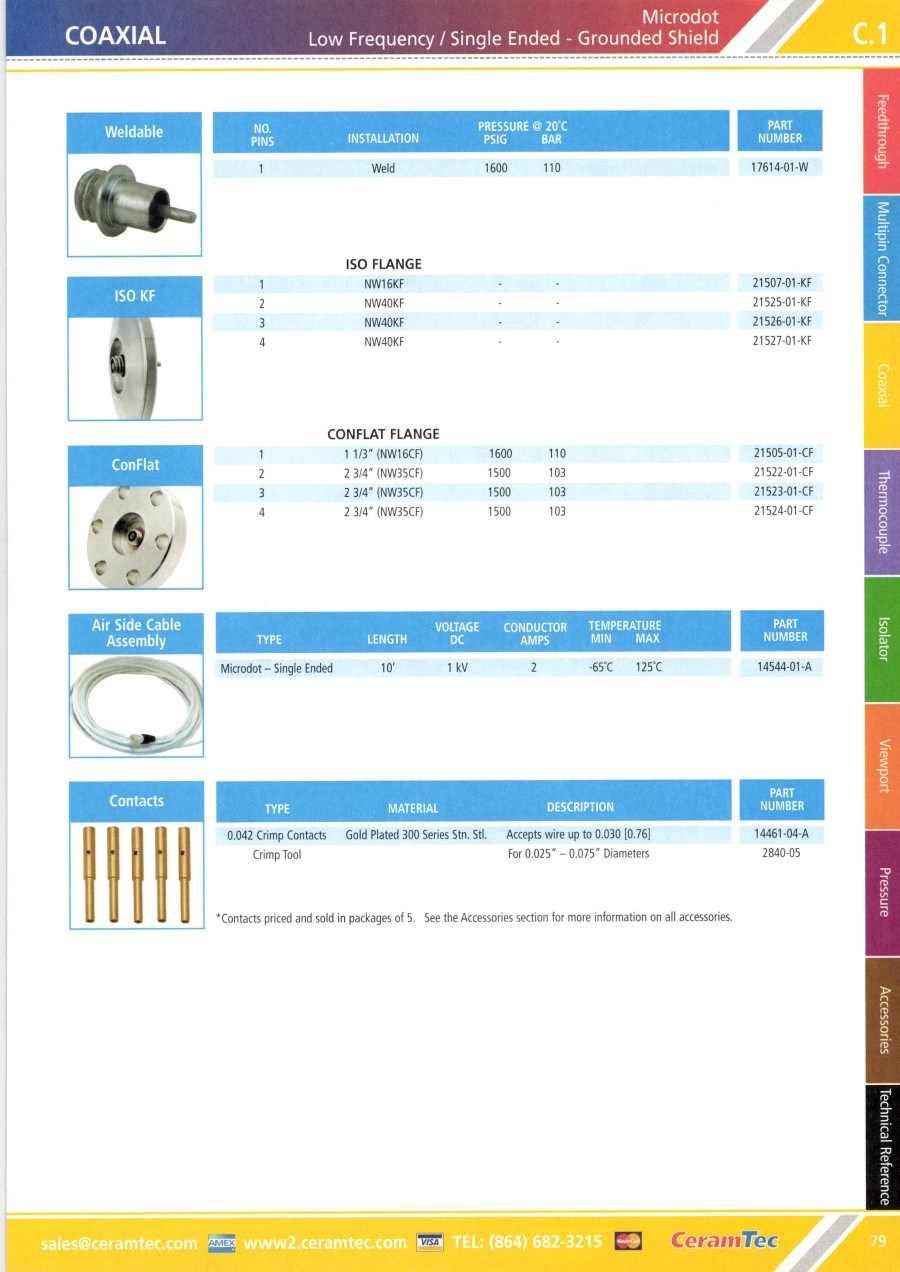

マイクロドット型

Weldableの寸法図
型番:17614-01-W

ISO KF-NW16KF
型番:21507-01-KF

ISO KF-NW40KF
型番:21525-01-KF
型番:21526-01-KF
型番:21527-01-KF

ConFlat-NW16CF
型番:21505-01-CF

ConFlat - NW35CF
型番:21522-01-CF
型番:21523-01-CF
型番:21524-01-CF

　SMB型

Weldableの寸法図
型番:0713-02-W

ISO KF-NW16KF
型番:21371-01-KF

ISO KF-NW40KF
型番:21379-01-KF
型番:21381-01-KF
型番:21383-01-KF

ConFlat-NW16CF
型番:21369-01-CF

ConFlat - NW35CF
型番:21373-01-CF
型番:21375-01-CF
型番:21377-01-CF

Weldableの寸法図
型番:0714-02-W

ISO KF-NW16KF
型番:21396-01-KF

ISO KF-NW40KF
型番:21403-01-KF
型番:21405-01-KF
型番:21407-01-KF

ConFlat-NW16CF
型番:21394-01-CF

ConFlat - NW35CF
型番:21397-01-CF
型番:21399-01-CF
型番:21401-01-CF

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話

セラムテック社（セラマシール）は、1951年から電流導入端子の製造を開始し今もなお世界中で使用されています。
以来、お客様の厳しい要求に応えるべく、革新的な解決策を提供するための商品開発を進めています。

型番リスト

表示件数

型番

端子数

電圧(AC)

(kV)

電圧(DC)

(kV)

電流

(A)

電極材質

フランジ規格

フランジ材質

フランジサイズ（呼び）

使用温度範囲（MIN～MAX)

(℃)

対応ベーキング温度範囲

(℃以下)

様式

同軸種類

電圧詳細

RoHS?

最小発注数量

2	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	埋め込みインシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	埋め込みインシュレーター	SHV型	-	10	1個
2	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	露出インシュレーター	SHV型	-	10	1個
3	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	露出インシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	露出インシュレーター	SHV型	-	10	1個
1	0.35	0.5	3.6	SUS	[NW/KF] KF	SUS	16	-25～180	205	-	BNC型	-	10	1個
1	3.5	5	3.6	SUS	[NW/KF] KF	SUS	16	-25～180	205	-	MHV型	-	10	1個
1	0.35	0.5	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	BNC型	-	10	1個
1	3.5	5	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	MHV型	-	10	1個
2	0.35	0.5	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	BNC型	-	10	1個
2	3.5	5	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	MHV型	-	10	1個
3	0.35	0.5	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	BNC型	-	10	1個
3	3.5	5	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	MHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	16	-25～180	205	露出インシュレーター	SHV型	-	10	1個
2	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	埋め込みインシュレーター	SHV型	-	10	1個
3	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	埋め込みインシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	埋め込みインシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	16	-25～180	205	埋め込みインシュレーター	SHV型	-	10	1個
2	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	露出インシュレーター	SHV型	-	10	1個
3	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	露出インシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	露出インシュレーター	SHV型	-	10	1個
3	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	埋め込みインシュレーター	SHV型	-	10	1個
1	3.5	5	3.6	SUS	フランジ無し	-	-	-269～300	205 ～ 450	-	MHV型	-	10	2個
2	0.35	0.5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	BNC型	-	10	1個
2	3.5	5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	MHV型	-	10	1個
3	3.5	5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	MHV型	-	10	1個
3	0.35	0.5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	BNC型	-	10	1個
1	3.5	5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	MHV型	-	10	1個
1	0.35	0.5	3.6	SUS	フランジ無し	-	-	-269～300	205 ～ 450	-	BNC型	-	10	2個
1	3.5	5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	MHV型	-	10	1個
1	0.35	0.5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	BNC型	-	10	1個
1	0.35	0.5	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	BNC型	-	10	1個
1	3.5	5	16.5	ニッケル	フランジ無し	-	-	-269～300	205 ～ 450	埋め込みインシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	フランジ無し	-	-	-269～300	205 ～ 450	露出インシュレーター	SHV型	-	10	1個
1	3.5	5	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	埋め込みインシュレーター	SHV型	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

71,399円64,259円 ( 70,685円 )	14日目
41,977円37,779円 ( 41,557円 )	14日目
78,712円70,840円 ( 77,924円 )	14日目
110,350円99,315円 ( 109,247円 )	14日目
55,941円50,346円 ( 55,381円 )	14日目
34,369円 ( 37,806円 )	14日目
33,254円29,928円 ( 32,921円 )	14日目
34,708円 ( 38,179円 )	14日目
32,437円29,193円 ( 32,112円 )	14日目
49,829円44,846円 ( 49,331円 )	14日目
49,829円44,846円 ( 49,331円 )	14日目
66,862円60,175円 ( 66,193円 )	14日目
66,862円60,175円 ( 66,193円 )	14日目
41,514円37,362円 ( 41,098円 )	14日目
67,199円60,479円 ( 66,527円 )	14日目
88,892円80,002円 ( 88,002円 )	14日目
40,741円36,666円 ( 40,333円 )	14日目
42,006円37,805円 ( 41,586円 )	14日目
82,476円74,228円 ( 81,651円 )	14日目
110,350円99,315円 ( 109,247円 )	14日目
55,941円50,346円 ( 55,381円 )	14日目
88,892円80,002円 ( 88,002円 )	14日目
13,831円12,447円 ( 13,692円 )	5日目
49,986円44,987円 ( 49,486円 )	14日目
49,986円44,987円 ( 49,486円 )	14日目
60,838円54,754円 ( 60,229円 )	14日目
60,681円54,612円 ( 60,073円 )	14日目
28,678円25,810円 ( 28,391円 )	14日目
12,141円 ( 13,355円 )	5日目
32,777円29,499円 ( 32,449円 )	14日目
32,777円29,499円 ( 32,449円 )	14日目
29,452円26,506円 ( 29,157円 )	14日目
20,178円18,160円 ( 19,976円 )	6日目
23,263円20,936円 ( 23,030円 )	5日目
35,438円31,894円 ( 35,083円 )	14日目

詳細情報

基本情報

基本情報

優れた特別設計による低ノイズ、低反射の同軸端子。
【特長】
・標準はグランドシールドで、グランドから絶縁されているフローティングシールドもある。
・超高真空および高温での使用に優れている。
・絶縁体は、高純度、高強度、低損失アルミナセラミックスを使用。
・溶接タイプ・フランジタイプがある。
【用途】
・電気通信、半導体処理装置、医療機器、マイクロ波、真空薄膜装置、粒子加速器などに利用可能。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

セラムテック
同軸大気側プラグ
大気側同軸用プラグです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
