セラムテック

サブミニ電流導入端子

カタログ |

通常単価(税別): 10,927円～57,065円

税込単価: 12,020円～62,772円

通常出荷日：5日目～25日目

優れたセラミックと金属シール技術による最小の電流導入端子。【特長】・絶縁体は、高純度、高強度、低損失ア...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

セラムテック

通常出荷日：在庫品1日目

よく一緒に見られています

セラムテック

通常出荷日：在庫品1日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

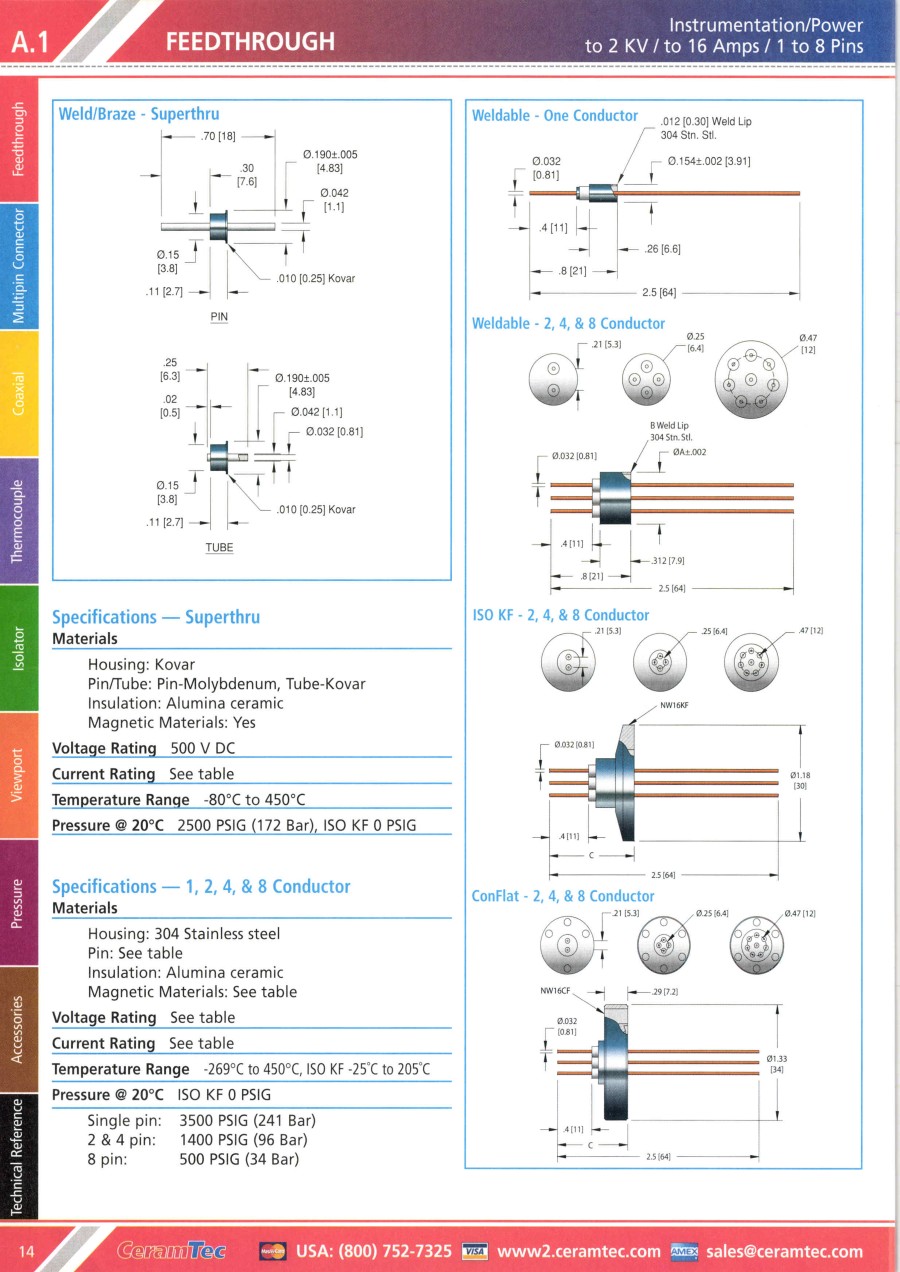

サブミニ電流導入端子の外形図と寸法

Weldable Single Pin

Weldable-One Conductor/寸法図

Weldable 2、 4、 & 8 Pin

Weldable-2、 4、& 8 Conductor/寸法図

ISO KF2、 4、 & 8 Pin

ISO KF2、 4、 & 8 Pin/寸法図

ConFlat2、 4、 & 8 Pin

ConFlat – 2、 4、 & 8 Conductor/寸法図

製品仕様

NO. PINS	INSTALLATION	VOLTAGE DC	CONDUCTOR		DIMENSIONS			MAGNETIC MATERIALS	PART NUMBER
NO. PINS	INSTALLATION	VOLTAGE DC	AMPS	MATERIAL	A	B	C	MAGNETIC MATERIALS	PART NUMBER
1	Weld	1 kV	1.1	304 Stn. Stl.	-	-	-	No	9297-03-W
1	Weld	1 kV	5	Nickel	-	-	-	Yes	9297-01-W
1	Weld	1 kV	8.5	Molybdenum	-	-	-	No	9297-06-W
1	Weld	1 kV	16	Copper	-	-	-	No	9297-08-W
2	Weld	2 kV	1.1	304 Stn. Stl.	0.497 [12.62]	.020 [0.51]	-	No	9298-07-W
2	Weld	2 kV	5	Nickel	0.497 [12.62]	.020 [0.51]	-	Yes	9298-01-W
2	Weld	2 kV	8.5	Molybdenum	0.497 [12.62]	.020 [0.51]	-	No	9298-05-W
2	Weld	2 kV	16	Copper	0.497 [12.62]	.020 [0.51]	-	No	9298-06-W
4	Weld	2 kV	1.1	304 Stn. Stl.	0.497 [12.62]	.020 [0.51]	-	No	9299-05-W
4	Weld	2 kV	5	Nickel	0.497 [12.62]	.020 [0.51]	-	Yes	9299-01-W
4	Weld	2 kV	8.5	Molybdenum	0.497 [12.62]	.020 [0.51]	-	No	9299-04-W
4	Weld	2 kV	16	Copper	0.497 [12.62]	.020 [0.51]	-	No	9299-06-W
8	Weld	1.5 kV	1.1	304 Stn. Stl.	0.747 [18.97]	.035 [0.89]	-	No	9294-03-W
8	Weld	1.5 kV	5	Nickel	0.747 [18.97]	.035 [0.89]	-	Yes	9294-01-W
8	Weld	1.5 kV	8.5	Molybdenum	0.747 [18.97]	.035 [0.89]	-	No	9294-04-W
8	Weld	1.5 kV	16	Copper	0.747 [18.97]	.035 [0.89]	-	No	9294-08-W
2	NW16KF	2 kV	1.1	304 Stn. Stl.	-	-	.9 [23]	No	17006-01-KF
2	NW16KF	2 kV	5	Nickel	-	-	.9 [23]	Yes	17006-02-KF
2	NW16KF	2 kV	8.5	Molybdenum	-	-	.9 [23]	No	17006-03-KF
2	NW16KF	2 kV	16	Copper	-	-	.9 [23]	No	17006-04-KF
4	NW16KF	2 kV	1.1	304 Stn. Stl.	-	-	.9 [23]	No	17007-01-KF
4	NW16KF	2 kV	5	Nickel	-	-	.9 [23]	Yes	17007-02-KF
4	NW16KF	2 kV	8.5	Molybdenum	-	-	.9 [23]	No	17007-03-KF
4	NW16KF	2 kV	16	Copper	-	-	.9 [23]	No	17007-04-KF
8	NW16KF	1.5 kV	1.1	304 Stn. Stl.	-	-	1.3 [34]	No	17008-01-KF
8	NW16KF	1.5 kV	5	Nickel	-	-	1.3 [34]	Yes	17008-02-KF
8	NW16KF	1.5 kV	8.5	Molybdenum	-	-	1.3 [34]	No	17008-03-KF
8	NW16KF	1.5 kV	16	Copper	-	-	1.3 [34]	No	17008-04-KF

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
