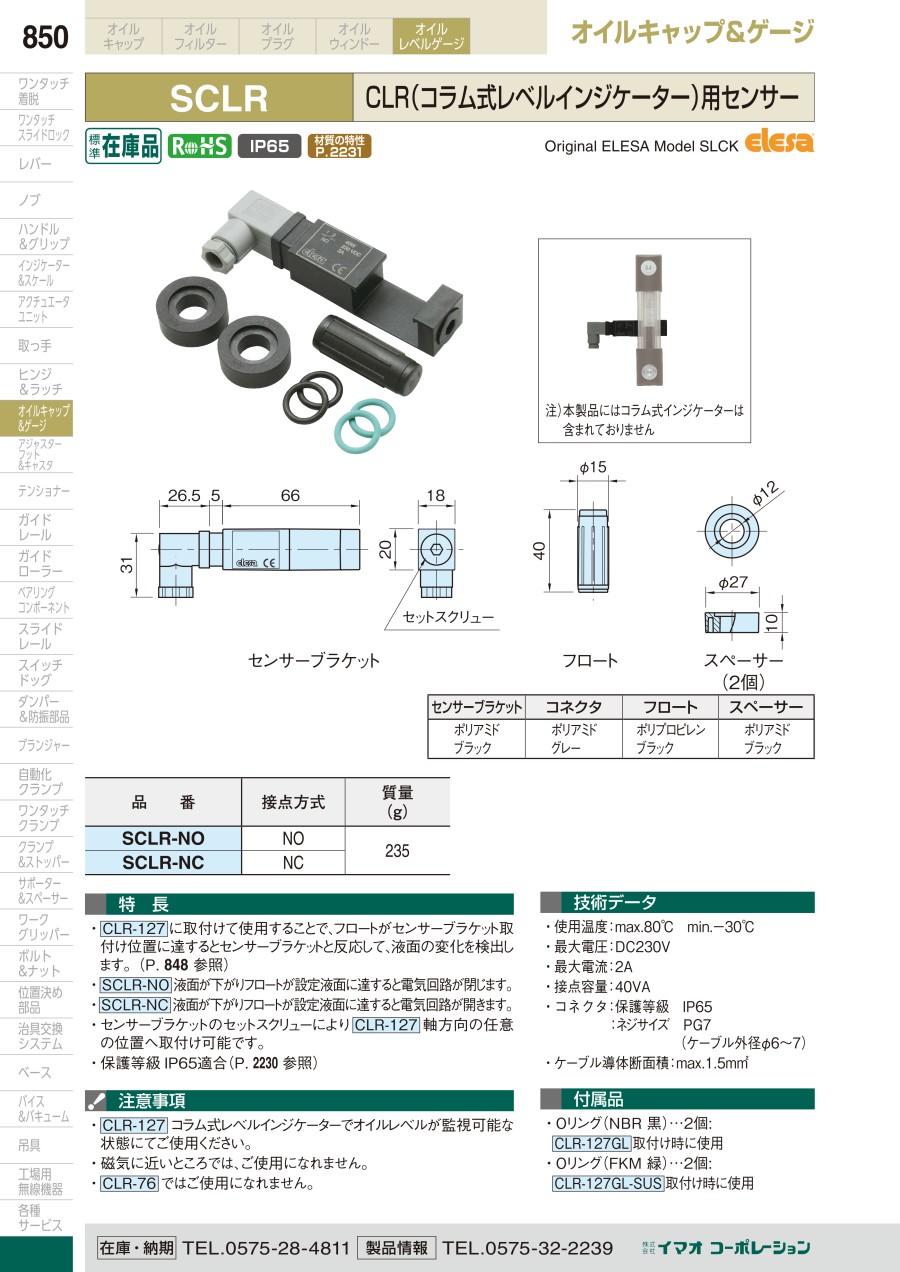

CLR（コラム式レベルインジケーター）用センサー（SCLR）

外形図

センサーブラケット

（2個）

製品仕様

規格表

使用例

センサー反応範囲について

• センサーが反応する最低液面は、下側ネジ位置より約55mm上です。（図1）
• センサーブラケットは、上側ネジ位置より45mm以下に取付けることで正常に
  機能します。（図2）
• 液面が下がる場合、センサーブラケット中心より21mm上の位置にフロート先端
  （UP記載面）が達すると、センサーが反応します。（図3）
• 液面が上がる場合、センサーブラケット中心より28mm上の位置にフロート先端
  （UP記載面）が達すると、センサーが反応します。（図4）

取付方法

1.CLR-127コラム式レベルインジケーターのアセンブリエンドを取外してください。
2.フロートの「UP」記載面を上面にして挿入してください。
3.センサーブラケットをはめ込み、アセンブリエンドを戻してください。
4.検知したい液面位置に、センサーブラケットをセットスクリューで固定してください。
5.取付け箇所の材質がスチールなど強磁性素材の場合は、製品への影響を防ぐためスペーサーを使用し、CLR-127を取付けてください。
6.コネクタとケーブルを接続してください。（CLR-127の右側面からも取付け可能です。）

接続方法

*:お客様にてご用意ください。

1.側面のスクリューを緩めて、センサーブラケッ卜よりコネクタを取外してください。
2.コネクタより、コンタクトホルダーを取出し、プラグを緩めてください。
3.プラグ及びコネクタにケーブルを通し、コンタクトホルダーのターミナル1,2に接続
  してください。（それ以外への接続は不要です。）
4.コンタクトホルダーをコネクタの元の位置に圧入し、センサーブラケットに取付けて
  スクリューを締めてください。
  ※コネクタは90度毎に回転させて取付け可能です。
5.プラグを締めれば、センサーへの配線接続は完了です。
