スイングスイベル チューブ-プラグ
- 通常単価(税別)
- 1,575円
- 税込単価
- 1,733円
【特長】・六角レンチ棒で取り付け取外しでき、狭小域はもちろん奥行きのある狭い空...
詳細情報を確認する- 使用流体
- 空気
- 最高使用温度 (℃)
- 60
- 最高使用圧力 (MPa)
- 1
- 接続種類
- プラグ⇔チューブ 接続
- 対応チューブ
- 8-5
- 材質
- 真ちゅう
- カラーリング
- なし
- 使用工具
- スパナ
閲覧中の商品と併せてご検討ください
－閉じる

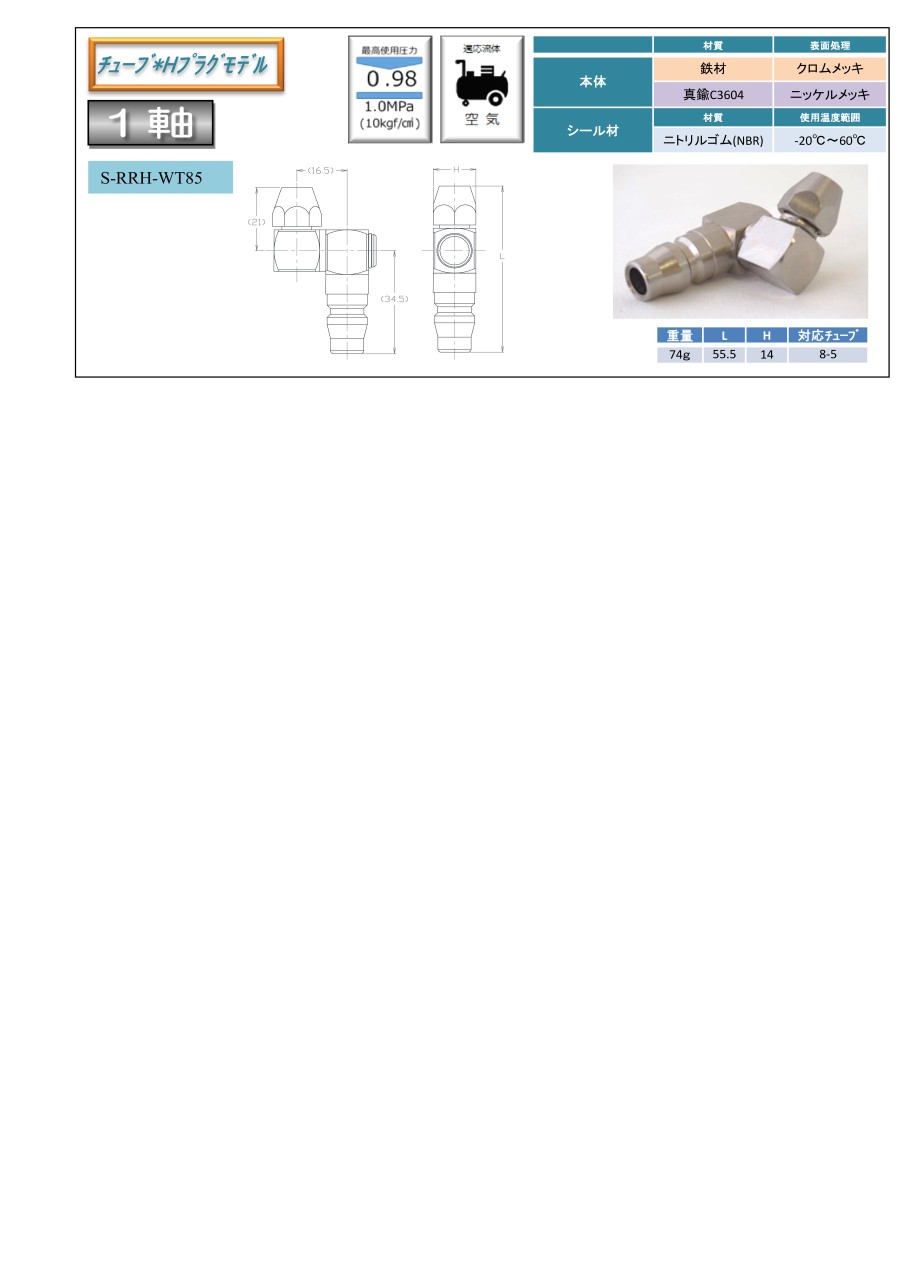

S-RRH-WT85の仕様・寸法情報
種類
スイベルジョイント
使用流体
空気
最高使用温度(℃)
60
最高使用圧力(MPa)
1
接続種類
プラグ⇔チューブ 接続
対応チューブ
8-5
材質
真ちゅう
カラーリング
なし
使用工具
スパナ
-
-
商品情報
| お悩み 1 | 狭い場所に流体継手を接続しなくてはならない |
|---|---|
| お悩み 2 | 流体継手が多数あり、配管接続が複雑で間違えてしまう |
| お悩み 3 | 流体継手とチューブ・ホースを接続している箇所が頻繁に破損する |
スイングスイベルジョイントとは・・・
1軸モデル（360°×1軸の回転）・2軸モデル（360°×2軸の回転）を基本とした角度を自由に変更できる流体継手です。2軸の動きによりジョイントがくるくる回転しホース・チューブが潰れずに流体をしっかり流すことができます。
狭小域でも簡単に取り付け、取り外しが可能
奥まった空間や周りに障害物があり工具が廻せない等の狭小域でも六角レンチで簡単取り付け取り外しができます。
さらに隣り合わせての取り付けも可能です。
真ん中の一個を外すのも簡単！
カラーリングで色分け、IN / OUTや経路の区別が簡単！
流体の出入り口が複数ある場合に色で管理できるため、目視で簡単に管理ができます。配管の取り付け間違いを抑制！
チューブへの負荷軽減で破損を抑制！
曲がる部分にスイングスイベルを接続すると、スイングスイベルが回転することでチューブ・ホースの曲がりを押さえられ、破損を減らすことができます。
ミスミVONAでは、多種多様な用途からお客様に合ったスイングスイベルをご購入いただけます。
