スイングスイベル チューブ-オネジ 2軸
- 通常単価(税別)
- 2,288円～2,711円
- 税込単価
- 2,517円～2,982円
【特長】・六角レンチ棒で取り付け取外し。・六角レンチ棒で取り付け取外しでき、狭...
詳細情報を確認する- 使用流体
- 空気
- 最高使用温度 (℃)
- 60
- 最高使用圧力 (MPa)
- 1
- 接続種類
- ねじ⇔チューブ 接続
- 接続ねじの種類 供給側
- R
- 材質
- 鋼鉄、真ちゅう
- 軸
- 2
未確定：候補が48型番あります。
商品情報
| お悩み 1 | 狭い場所に流体継手を接続しなくてはならない |
|---|---|
| お悩み 2 | 流体継手が多数あり、配管接続が複雑で間違えてしまう |
| お悩み 3 | 流体継手とチューブ・ホースを接続している箇所が頻繁に破損する |

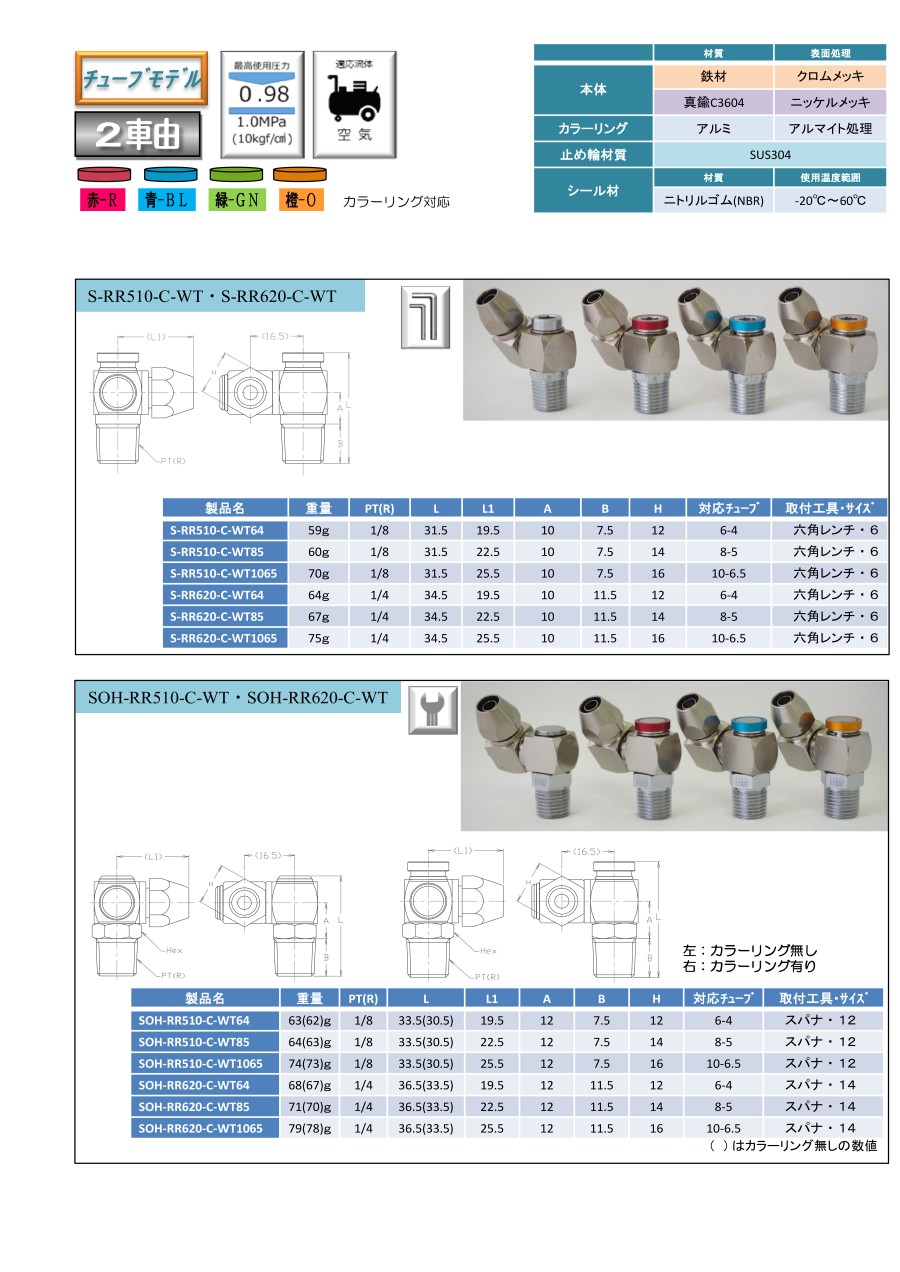

スイングスイベルジョイントとは・・・
1軸モデル（360°×1軸の回転）・2軸モデル（360°×2軸の回転）を基本とした角度を自由に変更できる流体継手です。2軸の動きによりジョイントがくるくる回転しホース・チューブが潰れずに流体をしっかり流すことができます。
狭小域でも簡単に取り付け、取り外しが可能
奥まった空間や周りに障害物があり工具が廻せない等の狭小域でも六角レンチで簡単取り付け取り外しができます。
さらに隣り合わせての取り付けも可能です。
真ん中の一個を外すのも簡単！
カラーリングで色分け、IN / OUTや経路の区別が簡単！
流体の出入り口が複数ある場合に色で管理できるため、目視で簡単に管理ができます。配管の取り付け間違いを抑制！
チューブへの負荷軽減で破損を抑制！
曲がる部分にスイングスイベルを接続すると、スイングスイベルが回転することでチューブ・ホースの曲がりを押さえられ、破損を減らすことができます。
ミスミVONAでは、多種多様な用途からお客様に合ったスイングスイベルをご購入いただけます。
お問い合わせ
アイ・フィールド製品相談窓口
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,383円 ( 2,621円 ) | 3日目 |
2,525円 ( 2,778円 ) | 3日目 |
2,525円 ( 2,778円 ) | 3日目 |
2,525円 ( 2,778円 ) | 3日目 |
2,457円 ( 2,703円 ) | 3日目 |
2,598円 ( 2,858円 ) | 3日目 |
2,598円 ( 2,858円 ) | 3日目 |
2,598円 ( 2,858円 ) | 3日目 |
2,552円 ( 2,807円 ) | 3日目 |
2,671円 ( 2,938円 ) | 3日目 |
2,671円 ( 2,938円 ) | 3日目 |
2,671円 ( 2,938円 ) | 3日目 |
2,430円 ( 2,673円 ) | 3日目 |
2,568円 ( 2,825円 ) | 3日目 |
2,568円 ( 2,825円 ) | 3日目 |
2,568円 ( 2,825円 ) | 3日目 |
2,512円 ( 2,763円 ) | 3日目 |
2,642円 ( 2,906円 ) | 3日目 |
2,642円 ( 2,906円 ) | 3日目 |
2,642円 ( 2,906円 ) | 3日目 |
2,572円 ( 2,829円 ) | 3日目 |
2,711円 ( 2,982円 ) | 3日目 |
2,711円 ( 2,982円 ) | 3日目 |
2,711円 ( 2,982円 ) | 3日目 |
2,288円 ( 2,517円 ) | 3日目 |
2,484円 ( 2,732円 ) | 3日目 |
2,484円 ( 2,732円 ) | 3日目 |
2,484円 ( 2,732円 ) | 3日目 |
2,415円 ( 2,657円 ) | 3日目 |
2,555円 ( 2,811円 ) | 3日目 |
2,555円 ( 2,811円 ) | 3日目 |
2,555円 ( 2,811円 ) | 3日目 |
2,486円 ( 2,735円 ) | 3日目 |
2,627円 ( 2,890円 ) | 3日目 |
2,627円 ( 2,890円 ) | 3日目 |
2,627円 ( 2,890円 ) | 3日目 |
2,369円 ( 2,606円 ) | 3日目 |
2,525円 ( 2,778円 ) | 3日目 |
2,525円 ( 2,778円 ) | 3日目 |
2,525円 ( 2,778円 ) | 3日目 |
2,457円 ( 2,703円 ) | 3日目 |
2,598円 ( 2,858円 ) | 3日目 |
2,598円 ( 2,858円 ) | 3日目 |
2,598円 ( 2,858円 ) | 3日目 |
2,529円 ( 2,782円 ) | 3日目 |
2,671円 ( 2,938円 ) | 3日目 |
2,671円 ( 2,938円 ) | 3日目 |
2,671円 ( 2,938円 ) | 3日目 |
詳細情報
基本情報
【特長】
・六角レンチ棒で取り付け取外し。
・六角レンチ棒で取り付け取外しでき、狭小域はもちろん奥行きのある狭い空間にも簡単に取付取外しが可能です。
・カラーリングで色分け。
・IN／OUTの区別。経路を区別。流体の区別。取付間違いの低減。金属で経年劣化に強い。
・「2軸」で全方位に方向変換可能。任意の方向に変換できるフレキシブルなモデル。
