スイングスイベルチューブ-オネジ

カタログ |

通常単価(税別): 1,726円～2,447円

税込単価: 1,899円～2,692円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイ・フィールド

通常出荷日：在庫品1日目

【特長】・六角レンチ棒で取り付け取外し。・六角レンチ棒で取り付け取外しでき、狭...

種類
スイベルジョイント
使用流体
空気
最高使用温度 (℃)
60
最高使用圧力 (MPa)
1
接続種類
ねじ⇔チューブ　接続
接続ねじの種類供給側
R
材質
鋼鉄、真ちゅう
軸
1

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

お悩み　1	狭い場所に流体継手を接続しなくてはならない
お悩み　2	流体継手が多数あり、配管接続が複雑で間違えてしまう
お悩み　3	流体継手とチューブ・ホースを接続している箇所が頻繁に破損する

スイングスイベル　チューブ-オネジ:関連画像

スイングスイベルジョイントとは・・・

1軸モデル（360°×1軸の回転）・2軸モデル（360°×2軸の回転）を基本とした角度を自由に変更できる流体継手です。2軸の動きによりジョイントがくるくる回転しホース・チューブが潰れずに流体をしっかり流すことができます。

狭小域でも簡単に取り付け、取り外しが可能

奥まった空間や周りに障害物があり工具が廻せない等の狭小域でも六角レンチで簡単取り付け取り外しができます。

さらに隣り合わせての取り付けも可能です。
真ん中の一個を外すのも簡単！

カラーリングで色分け、IN / OUTや経路の区別が簡単！

流体の出入り口が複数ある場合に色で管理できるため、目視で簡単に管理ができます。配管の取り付け間違いを抑制！

チューブへの負荷軽減で破損を抑制！

曲がる部分にスイングスイベルを接続すると、スイングスイベルが回転することでチューブ・ホースの曲がりを押さえられ、破損を減らすことができます。

ミスミVONAでは、多種多様な用途からお客様に合ったスイングスイベルをご購入いただけます。

お問い合わせ

アイ・フィールド製品相談窓口

型番リスト

表示件数

型番

接続ねじの呼び供給側	対応チューブ	カラーリング	使用工具	最小発注数量

1/8B	6-4	なし	6角レンチ	1個
1/8B	6-4	青	6角レンチ	1個
1/8B	6-4	赤	6角レンチ	1個
1/8B	6-4	黄色	6角レンチ	1個
1/8B	10-6.5	なし	6角レンチ	1個
1/8B	10-6.5	青	6角レンチ	1個
1/8B	10-6.5	赤	6角レンチ	1個
1/8B	10-6.5	黄色	6角レンチ	1個
1/8B	8-5	なし	6角レンチ	1個
1/8B	8-5	青	6角レンチ	1個
1/8B	8-5	赤	6角レンチ	1個
1/8B	8-5	黄色	6角レンチ	1個
1/4B	6-4	なし	6角レンチ	1個
1/4B	6-4	青	6角レンチ	1個
1/4B	6-4	赤	6角レンチ	1個
1/4B	6-4	黄色	6角レンチ	1個
1/4B	8-5	なし	6角レンチ	1個
1/4B	8-5	青	6角レンチ	1個
1/4B	8-5	赤	6角レンチ	1個
1/4B	8-5	黄色	6角レンチ	1個
1/4B	10-6.5	なし	6角レンチ	1個
1/4B	10-6.5	青	6角レンチ	1個
1/4B	10-6.5	赤	6角レンチ	1個
1/4B	10-6.5	黄色	6角レンチ	1個
1/8B	6-4	なし	スパナ	1個
1/8B	6-4	青	スパナ	1個
1/8B	6-4	赤	スパナ	1個
1/8B	6-4	黄色	スパナ	1個
1/8B	8-5	なし	スパナ	1個
1/8B	8-5	青	スパナ	1個
1/8B	8-5	赤	スパナ	1個
1/8B	8-5	黄色	スパナ	1個
1/8B	10-6.5	なし	スパナ	1個
1/8B	10-6.5	青	スパナ	1個
1/8B	10-6.5	赤	スパナ	1個
1/8B	10-6.5	黄色	スパナ	1個
1/4B	6-4	なし	スパナ	1個
1/4B	6-4	青	スパナ	1個
1/4B	6-4	赤	スパナ	1個
1/4B	6-4	黄色	スパナ	1個
1/4B	8-5	なし	スパナ	1個
1/4B	8-5	青	スパナ	1個
1/4B	8-5	赤	スパナ	1個
1/4B	8-5	黄色	スパナ	1個
1/4B	10-6.5	なし	スパナ	1個
1/4B	10-6.5	青	スパナ	1個
1/4B	10-6.5	赤	スパナ	1個
1/4B	10-6.5	黄色	スパナ	1個

通常単価(税別) (税込単価)	通常出荷日

1,946円 ( 2,141円 )	3日目
2,051円 ( 2,256円 )	3日目
2,051円 ( 2,256円 )	3日目
2,051円 ( 2,256円 )	3日目
2,061円 ( 2,267円 )	3日目
2,403円 ( 2,643円 )	3日目
2,327円 ( 2,560円 )	3日目
2,327円 ( 2,560円 )	3日目
2,168円 ( 2,385円 )	3日目
2,207円 ( 2,428円 )	3日目
2,187円 ( 2,406円 )	3日目
2,187円 ( 2,406円 )	3日目
2,049円 ( 2,254円 )	3日目
2,129円 ( 2,342円 )	3日目
2,129円 ( 2,342円 )	3日目
2,129円 ( 2,342円 )	3日目
2,037円 ( 2,241円 )	3日目
2,272円 ( 2,499円 )	3日目
2,272円 ( 2,499円 )	3日目
2,272円 ( 2,499円 )	3日目
2,304円 ( 2,534円 )	3日目
2,447円 ( 2,692円 )	3日目
2,411円 ( 2,652円 )	3日目
2,411円 ( 2,652円 )	3日目
1,726円 ( 1,899円 )	3日目
1,961円 ( 2,157円 )	3日目
1,961円 ( 2,157円 )	3日目
1,961円 ( 2,157円 )	3日目
1,869円 ( 2,056円 )	3日目
2,103円 ( 2,313円 )	3日目
2,103円 ( 2,313円 )	3日目
2,103円 ( 2,313円 )	3日目
2,007円 ( 2,208円 )	3日目
2,241円 ( 2,465円 )	3日目
2,241円 ( 2,465円 )	3日目
2,241円 ( 2,465円 )	3日目
1,937円 ( 2,131円 )	3日目
2,051円 ( 2,256円 )	3日目
2,051円 ( 2,256円 )	3日目
2,051円 ( 2,256円 )	3日目
1,953円 ( 2,148円 )	3日目
2,187円 ( 2,406円 )	3日目
2,187円 ( 2,406円 )	3日目
2,187円 ( 2,406円 )	3日目
2,258円 ( 2,484円 )	3日目
2,327円 ( 2,560円 )	3日目
2,327円 ( 2,560円 )	3日目
2,327円 ( 2,560円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・六角レンチ棒で取り付け取外し。
・六角レンチ棒で取り付け取外しでき、狭小域はもちろん奥行きのある狭い空間にも簡単に取付取外しが可能です。
・カラーリングで色分け。
・IN／OUTの区別。経路を区別。流体の区別。取付間違いの低減。金属で経年劣化に強い。
・「2軸」で全方位に方向変換可能。任意の方向に変換できるフレキシブルなモデル。

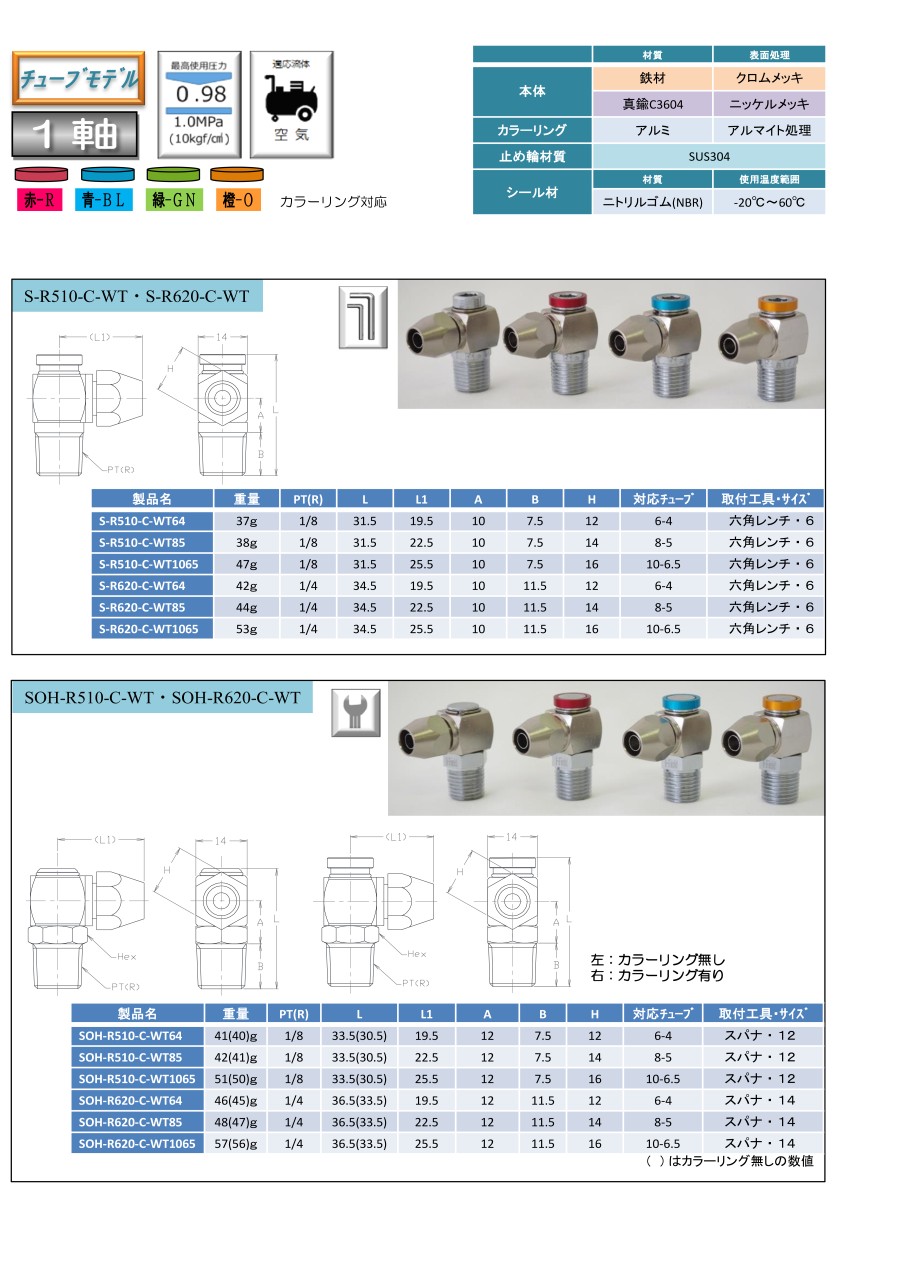

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイングスイベルチューブ-オネジのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スイングスイベルチューブ-オネジ	スイングスイベルチューブ-オネジ 2軸	スイングスイベルチューブ-プラグ	スイングスイベルプラグ-オネジ	スイングスイベルタケノコ-オネジ	スイングスイベルメネジ-オネジ
メーカー	アイ・フィールド	アイ・フィールド	アイ・フィールド	アイ・フィールド	アイ・フィールド	アイ・フィールド
通常価格	1,726円-	2,288円 -	1,575円	1,954円 -	1,588円 -	1,782円 -
通常出荷日	3日目	3日目	3日目	3日目	3日目	在庫品1日目〜
種類	スイベルジョイント	スイベルジョイント	スイベルジョイント	スイベルジョイント	スイベルジョイント	スイベルジョイント
使用流体	空気	空気	空気	空気	空気	空気
最高使用温度(℃)	60	60	60	60	60	60
最高使用圧力(MPa)	1	1	1	1	1	1
接続種類	ねじ⇔チューブ　接続	ねじ⇔チューブ　接続	プラグ⇔チューブ　接続	ねじ⇔ワンタッチプラグ　接続	ねじ⇔ホース（タケノコ）　接続	ねじ⇔ねじ　接続
