未確定：候補が2型番あります。
取付穴径(mm)
~mm- 6.5
- 8.5
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
エンプラ フラット ヒンジ (剛性タイプ) EFH
- 通常単価(税別)
- 1,697円
- 税込単価
- 1,867円
通常出荷日：3日目
・高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：ポリアミド、つや消しブラック
- ピン：SUS303
- 旋回角度 max.200°
- 使用温度 max.100℃ min.-30℃
| 型番 | ラジアル荷重 | アキシアル荷重 | 90°での荷重 | 最大締付トルク （N・m） | |||
|---|---|---|---|---|---|---|---|
| 許容荷重 Er（N） | 破損する荷重 Rr（N） | 許容荷重 Ea（N） | 破損する荷重 Ra（N） | 許容荷重 E90（N） | 破損する荷重 R90（N） | ||
| EFH80102CH6 | 4,500 | 10,000 | 4,000 | 10,000 | 2,000 | 4,000 | 5 |
| EFH80102CH8 | 3,500 | 9,000 | |||||
規格表
| 型番 | d | d1 | Lc | 質量（g） |
|---|---|---|---|---|
| EFH80102CH6 | 10.5 | 6.5 | 6.5 | 110 |
| EFH80102CH8 | 13.5 | 8.5 | 8 | 106 |

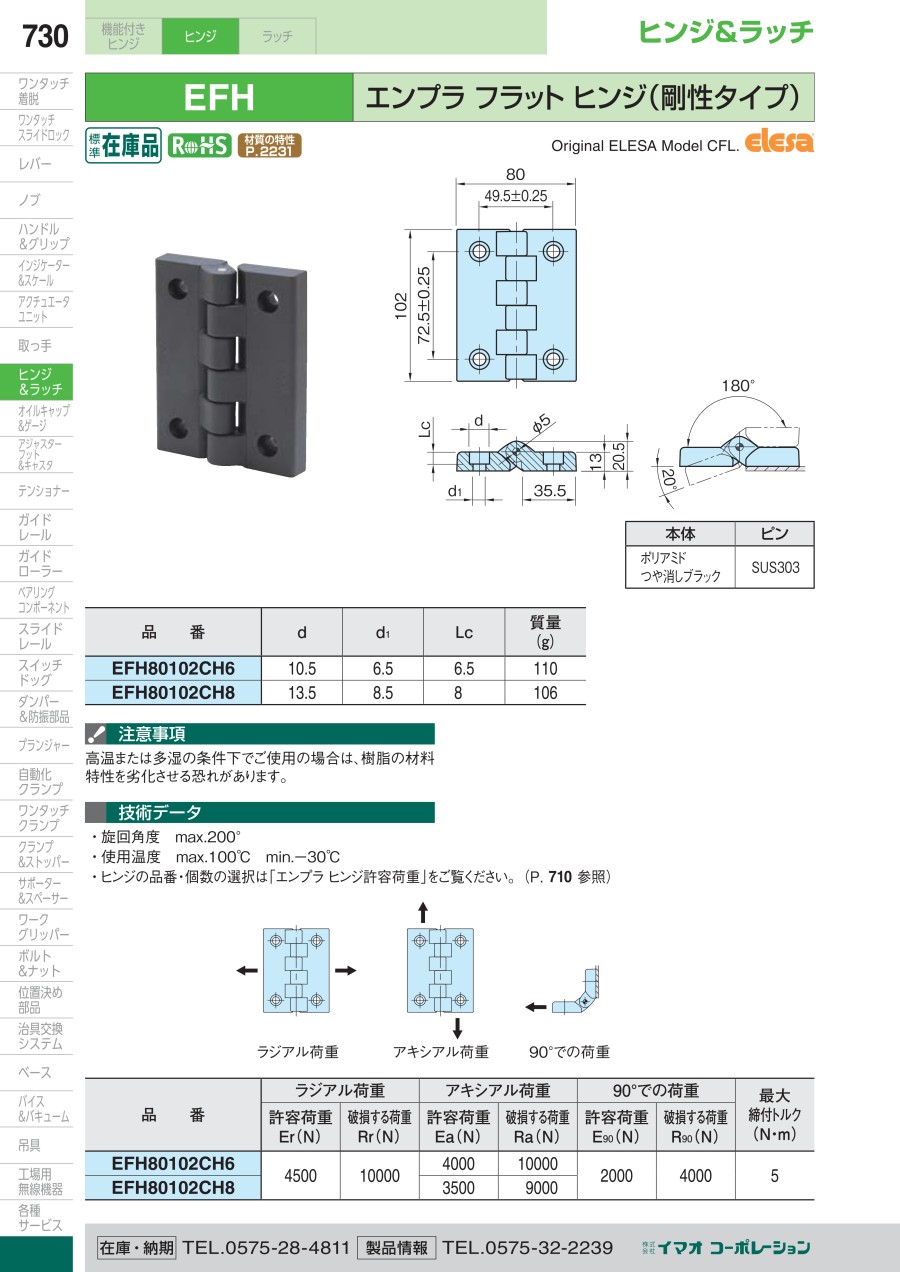

カタログ
エンプラ フラット ヒンジ (剛性タイプ) EFHのレビュー
この商品のレビューはありません
