多軸プラグ付電流導入端子 9999シリーズ

カタログ |

通常単価(税別): 29,451円～109,440円

税込単価: 32,396円～120,384円

通常出荷日：5日目～49日目

9999シリーズは、多軸プラグ付属、ローコストで超高真空にも対応しています。【特長】・超高真空に最適で...

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コンタクトピン
真空側でのケーブル接続用です。

製品仕様

ピン数	4PIN	10PIN	14PIN	24PIN
形式	9999-04	9999-10	9999-14	9999-24
電流	3A
電圧	DC1,000V
ベーキング温度	300℃
リーク量	1×10^-9Torr/sec以下
適合フランジ	ICF34	ICF70

コンタクトピン

型番	RC20M-13D28（※BURNDY）
電流	5A最大
材質	BeCu 金メッキ仕上げ
適合電線	φ1.8最大

規格表

型番	ピン量	A	B	C	D	E	F	G	H	I	J	K	L
9999-04	4	7/8-20UNEF	18.3	17.3	80	50	18	12	50	53	103	28.6	72
9999-10	10	1 1/8-18UNEF	25.2	23.7	99	50	31	18	62	45	107	34.1	97
9999-14	14	1 1/4-18UNEF	28.3	26.8	99	50	31	18	67	42	109	37.3	102
9999-24	24	1 1/2-18UNEF	34.6	33.1	99	50	31	18	72	37	109	43.7	108

商品特長詳細

1. 超高真空に最適です。
2. 長い電極により操作性が良い。
3. 大気側プラグ及び真空側コンタクトピンはセットされています。

型番リスト

表示件数

型番

端子数	フランジ規格	フランジ材質	フランジサイズ（呼び）	RoHS?	最小発注数量

4	フランジ無し	-	-	10	1個
4	[ICF/CF/UFC/UVF] CF	[SUS] SUS314	34	10	1個
4	[ICF/CF/UFC/UVF] CF	[SUS] SUS314	70	10	1個
4	[NW/KF] KF	[SUS] SUS314	16	10	1個
4	[NW/KF] KF	[SUS] SUS314	25	10	1個
10	フランジ無し	-	-	10	1個
10	[ICF/CF/UFC/UVF] CF	[SUS] SUS314	70	10	1個
10	[NW/KF] KF	[SUS] SUS314	40	10	1個
14	フランジ無し	-	-	10	1個
14	[ICF/CF/UFC/UVF] CF	[SUS] SUS314	70	10	1個
14	[NW/KF] KF	[SUS] SUS314	40	10	1個
24	フランジ無し	-	-	10	1個
24	[ICF/CF/UFC/UVF] CF	[SUS] SUS314	70	10	1個
24	[NW/KF] KF	[SUS] SUS314	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

29,451円 ( 32,396円 )	5日目
38,136円 ( 41,950円 )	14日目
42,207円 ( 46,428円 )	14日目
40,308円 ( 44,339円 )	14日目
40,308円 ( 44,339円 )	14日目
52,766円 ( 58,043円 )	5日目
65,578円 ( 72,136円 )	14日目
64,708円 ( 71,179円 )	14日目
60,149円 ( 66,164円 )	5日目
72,961円 ( 80,257円 )	14日目
72,092円 ( 79,301円 )	14日目
96,630円 ( 106,293円 )	5日目
109,440円 ( 120,384円 )	14日目
108,573円 ( 119,430円 )	49日目

詳細情報

基本情報

基本情報

9999シリーズは、多軸プラグ付属、ローコストで超高真空にも対応しています。

【特長】
・超高真空に最適です。
・長い電極により操作性が良い。
・大気側プラグ及び真空側コンタクトピンはセットされています。
・4ピンから24ピンまでラインナップがあります。
・大気側がプラグタイプの多軸端子です。

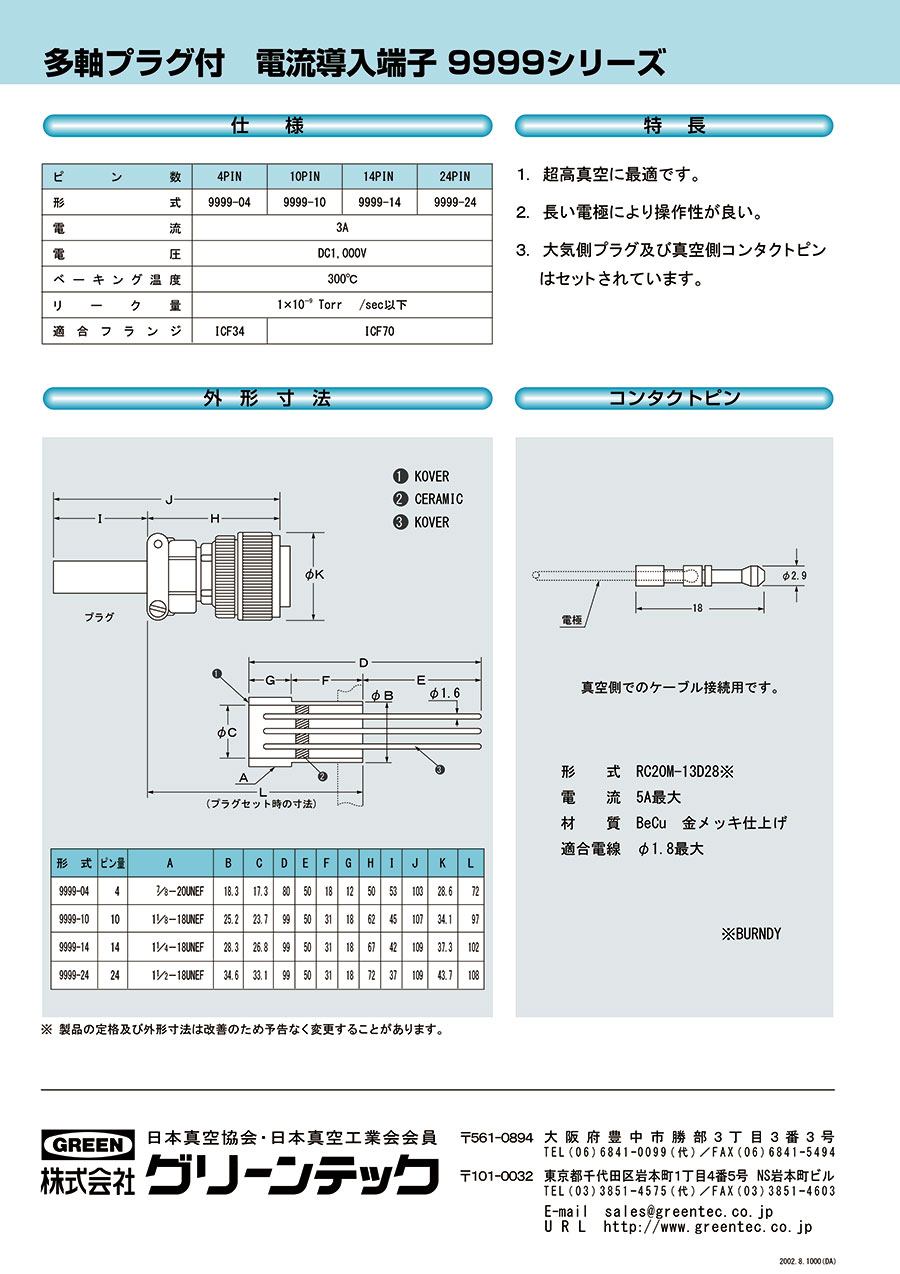

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
