ダクトタイプ1M C1Aシリーズ
- 通常単価(税別)
- 31,160円～32,120円
- 税込単価
- 34,276円～35,332円
通常出荷日：6日目
タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグネットベース。【特長】・...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型番 | 寸法 | 可搬重量 （kg） | |
|---|---|---|---|
| 外寸 | ダクト長 | ||
| H | Ha | ||
| C1A-001M | 200 | 139 | 40 |
| C1A-002M | 300 | 239 | |
| C1A-003M | 400 | 339 | |
| C1A-004M | 500 | 439 | 30 |
商品特長詳細
取付ボックスサイズのめやす
- 奥行き：85～150mm
- たて：150～400mm
- よこ：150～400mm
- ※ ボックスサイズによってT BOX用ターンマウントが必要になる。
組合せ推奨ボックス
T BOX F352
T BOX D85
T BOX D65
注意・禁止事項
- ※ 本体の取付は六角穴付ボルトで緩みのないよう、締付けて使用する。
- ※ 可搬重量以内で使用。また、故意にぶら下がったりするような衝撃荷重は避ける。
詳細情報
基本情報
タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグネットベース。
【特長】
・各ジョイント：ステンレス鋳造
・ダクト：アルミ押出材、アルマイト処理
・最大張出長：500mm
・最大張出時可搬荷重：30kg
【用途】
・アーム内部を配線ダクトとして使用する際に便利。

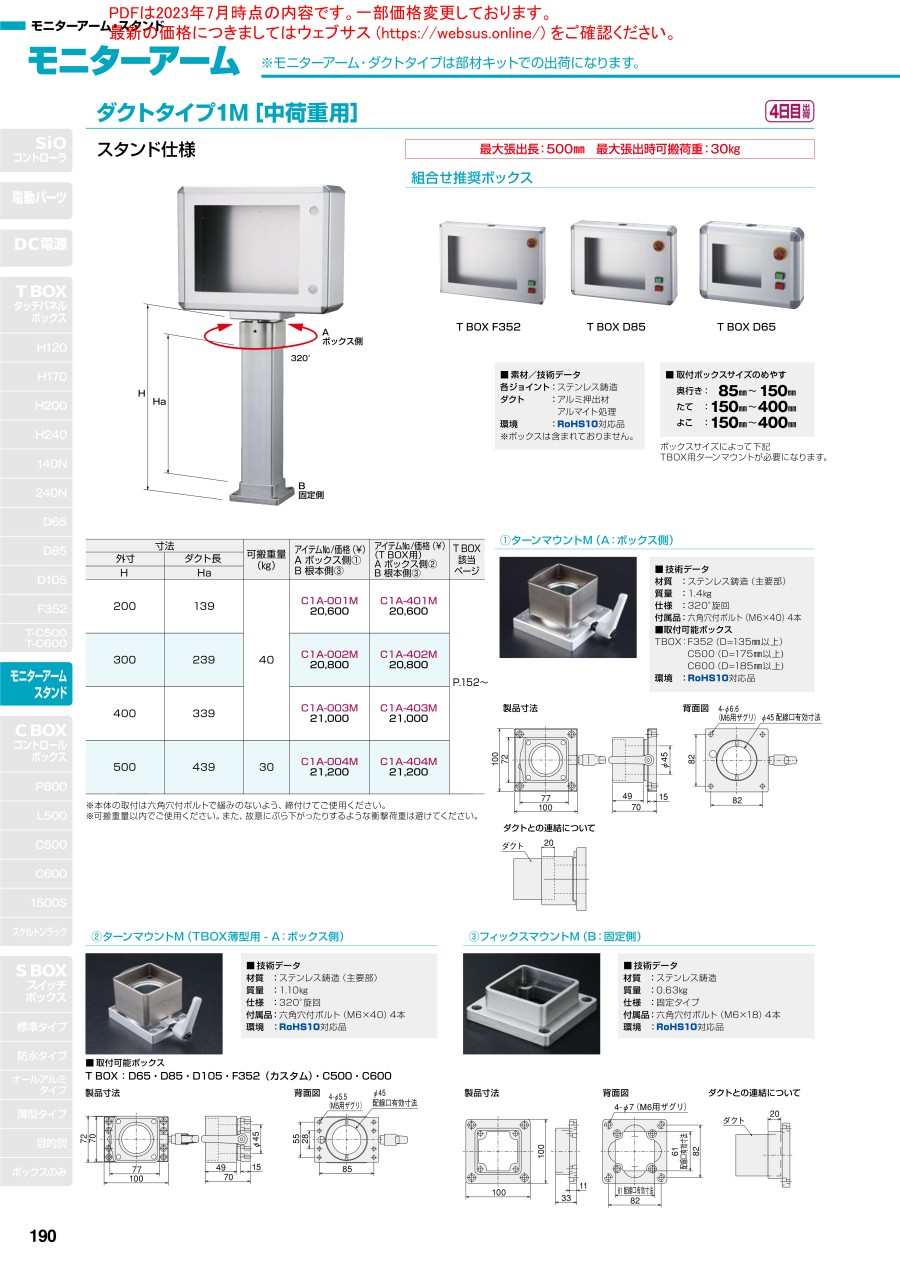

カタログ
