未確定：候補が4型番あります。
許容荷重(N)
~mm- 98.06
- 117.6
- 137.2
- 156.9
アーム最大長(mm)
~mm- 350
- 500
フレーム長 H(mm)
~mm- 200
- 400
フレーム長 D(mm)
~mm- 350
- 500
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 6日以内
- 7日以内
ダクトタイプ4M
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 94,166円～95,127円特別価格
- 税込単価
- 103,583円～104,640円特別価格
タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグ...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
製品仕様

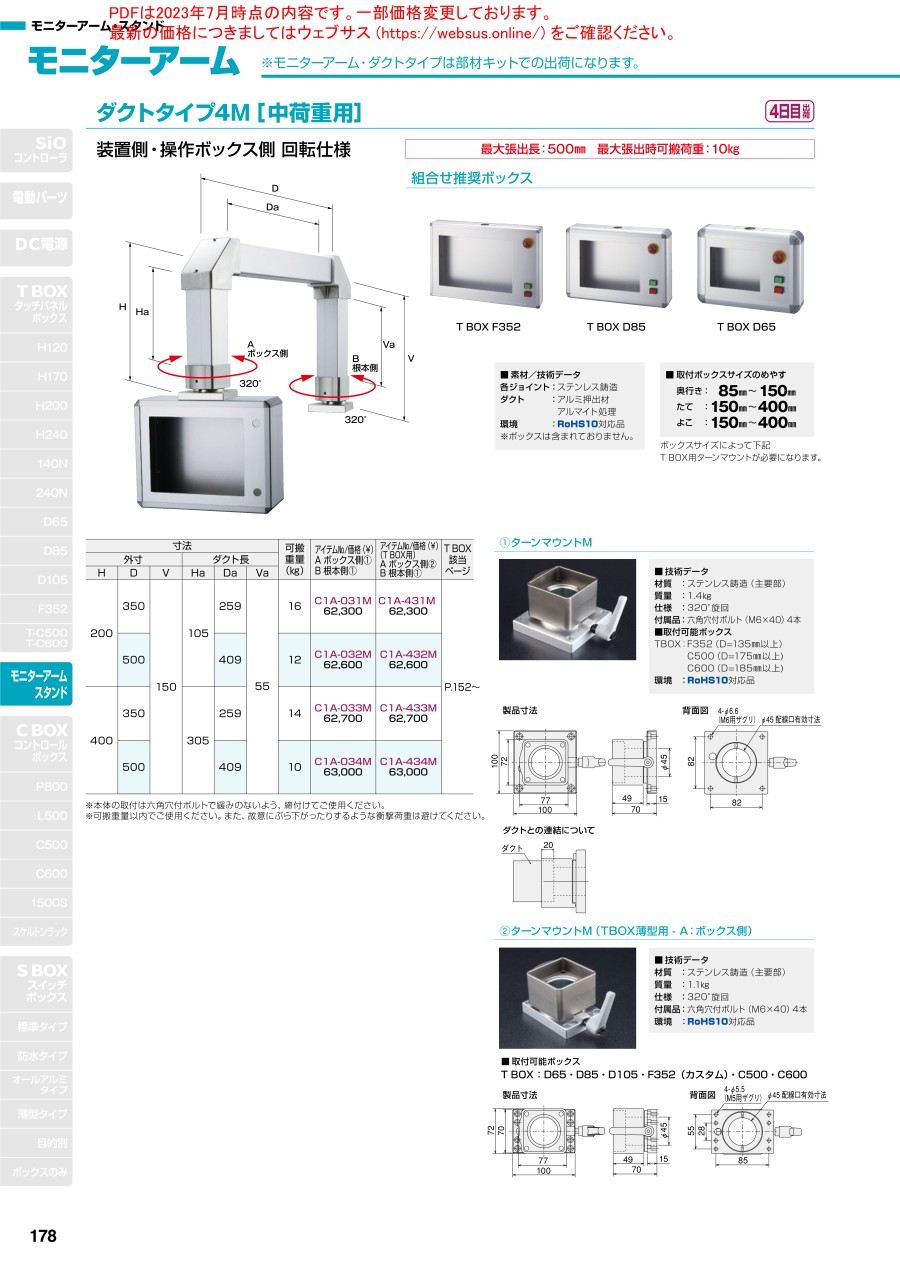

ダクトタイプ4Mの外観
- 奥行き : 85～150mm
- たて : 150～400mm
- よこ : 150～400mm
- ※ ボックスサイズによってT BOX用ターンマウントが必要になる。
| 寸法 | 可搬 重量 (㎏) | 型式 | |||||
|---|---|---|---|---|---|---|---|
| 外寸 | ダクト長 | ||||||
| H | D | V | Ha | Da | Va | ||
| 200 | 350 | 150 | 105 | 259 | 55 | 16 | C1A-031M |
| 500 | 409 | 12 | C1A-032M | ||||
| 400 | 350 | 305 | 259 | 14 | C1A-033M | ||
| 500 | 409 | 10 | C1A-034M | ||||
- 本体の取付は六角穴付ボルトで緩みのないよう、締付けて使用する。
- 可搬重量以内で使用。また、故意にぶら下がったりするような衝撃荷重は避ける。
組合せ推奨ボックス
T BOX F352
T BOX D85
T BOX D65
詳細情報
基本情報
タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグネットベース。
【特長】
・各ジョイント：ステンレス鋳造
・ダクト：アルミ押出材、アルマイト処理
・最大張出長：500mm
・最大張出時可搬荷重：10kg
【用途】
・アーム内部を配線ダクトとして使用する際に便利。
