メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
許容荷重(N)
~mm- 294.1
- 392.2
アーム最大長(mm)
~mm- 500
- 600
- 800
- 1000
フレーム長 H(mm)
~mm- 500
- 600
- 800
- 1000
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 11日以内
ダクトタイプ1L
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 33,490円～36,100円特別価格
- 税込単価
- 36,839円～39,710円特別価格

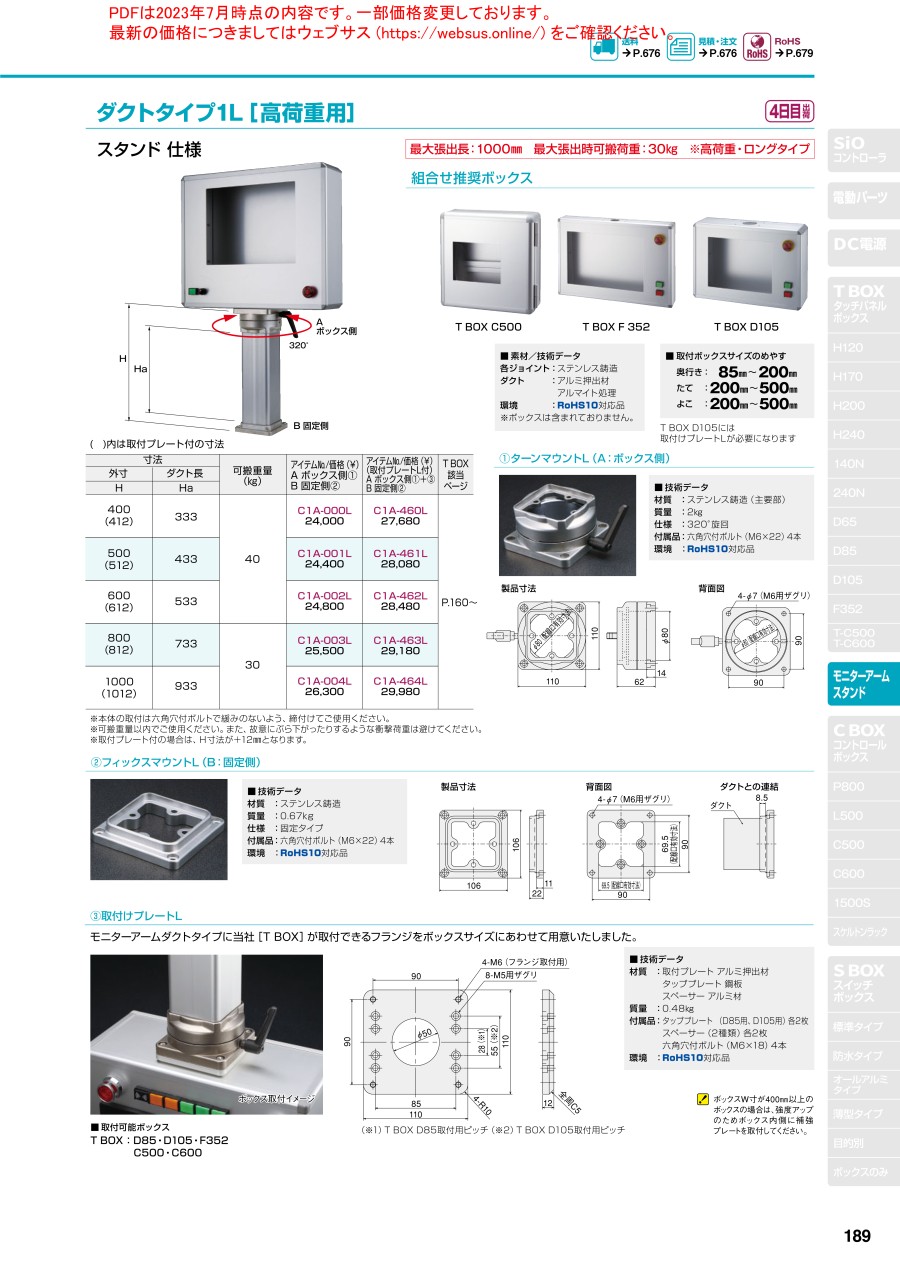

タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグ...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
規格表
| 型番 | 寸法 | 可搬重量 （kg） | |
|---|---|---|---|
| 外寸 | ダクト長 | ||
| H | Ha | ||
| C1A-001L | 500 | 433 | 40 |
| C1A-002L | 600 | 533 | |
| C1A-003L | 800 | 733 | 30 |
| C1A-004L | 1000 | 933 | |
商品特長詳細
取付ボックスサイズのめやす
- 奥行き：85～200mm
- たて：200～500mm
- よこ：200～500mm
組合せ推奨ボックス
T BOX C500
T BOX F 352
T BOX D105
注意・禁止事項
- ※ 本体の取付は六角穴付ボルトで緩みのないよう、締付けて使用する。
- ※ 可搬重量以内で使用。また、故意にぶら下がったりするような衝撃荷重は避ける。
詳細情報
基本情報
タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグネットベース。
【特長】
・各ジョイント：ステンレス鋳造
・ダクト：アルミ押出材、アルマイト処理
・最大張出長：1,000mm
・最大張出時可搬荷重：30kg
・アーム内部を配線ダクトとして使用する際に便利。
