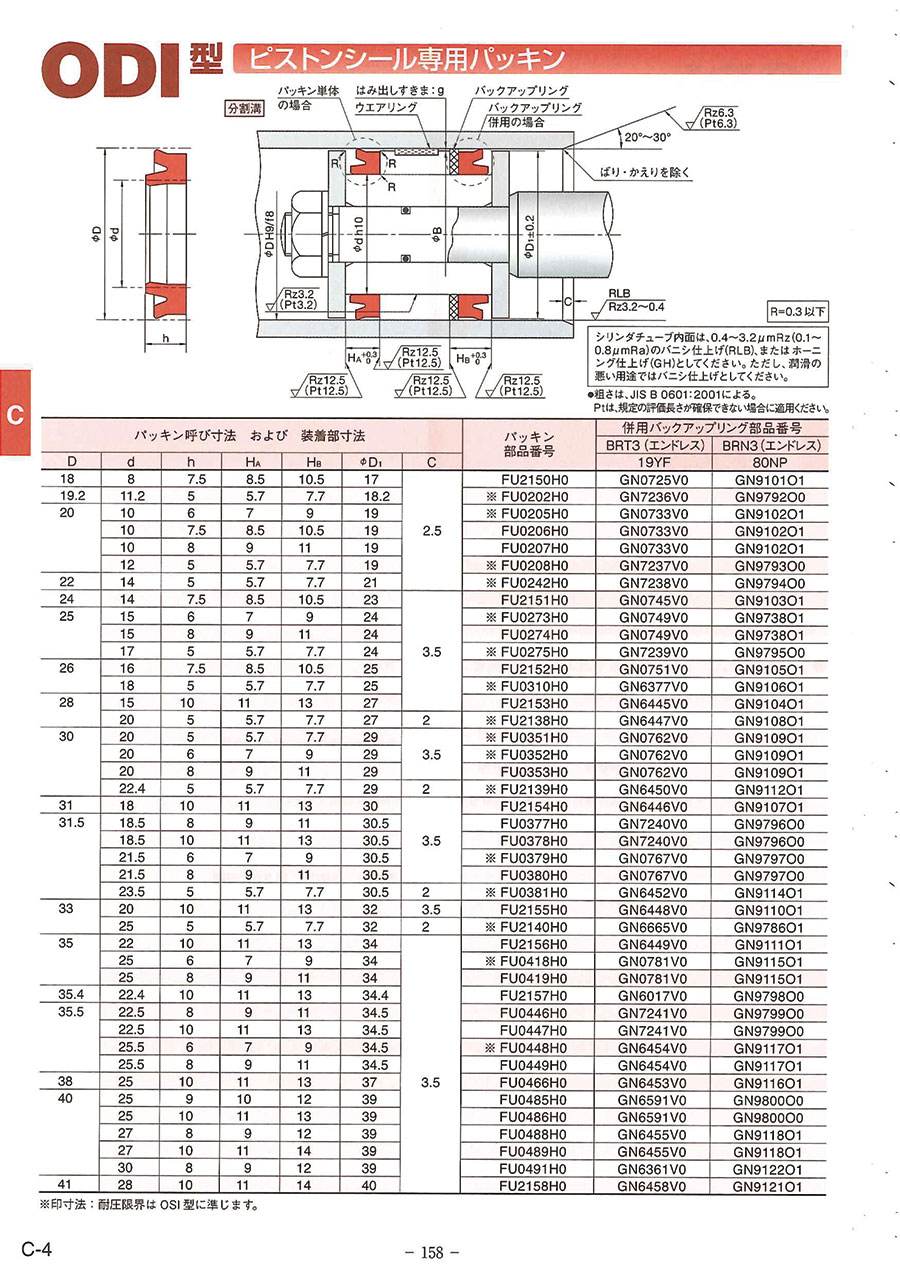

ODI型ピストンシール専用パッキン

未確定:候補が207型番あります。
数量:

商品情報

幅広い圧力範囲に使用可能なパッキン

材料 : NOK U801

特別の注文
この寸法表に記載されていない寸法、または寸法表に記載されていても標準材料と異なる材料(ゴム)をお求めの場合は、新たに成形型が必要となる場合がある。

NOK部品番号及び型式寸法を指定
型式寸法 : ODI(型式記号)、18 8 7.5(パッキン呼び寸法、外径(D)、内径(d)、高さ(h)の順。)
部品番号 : FU2150H0
型式寸法 : BRT3(型式記号)、8 18 2、バックアップリング呼び寸法、内径(d)、外径(D)、厚さ(t)の順
部品番号 : GN0725V0*t=HB-HA(装着部寸法)

ピストンシール専用パッキン R=0.3以下 シリンダーチューブ内面は0.4〜3.2μmRz(0.1~0.8μmRa)のパニシ仕上げ(RLB)またはホーニング仕上げ(GH)とする。ただし、潤滑の悪い用途ではパニシ仕上げとする。 ※粗さはJIS B 0601 : 2001による。Ptは規定の評価長さが確保できない場合に適用。

ピストンシール専用パッキン
R=0.3以下
シリンダーチューブ内面は0.4~3.2μmRz(0.1~0.8μmRa)のパニシ仕上げ(RLB)またはホーニング仕上げ(GH)とする。ただし、潤滑の悪い用途ではパニシ仕上げとする。
※粗さはJIS B 0601 : 2001による。Ptは規定の評価長さが確保できない場合に適用。

B寸法の求め方

使用最高圧力14MPa21MPa35MPa
バックアップリング材料19YF
B寸法B≧φD-1.0B≧φD-0.5B≧φD-0.2
使用最高圧力35MPa42MPa70MPa
バックアップリング材料80NP
B寸法B≧φD-0.8B≧φD-0.4B≧φD-0.2

(1)バックアップリングを使用する場合

  • ※ B寸法は表に基づいて設定。
(2)バックアップリングを使用しない場合

(2)バックアップリングを使用しない場合
