HIWIN（ハイウィン）

ミニチュアリニアガイドウェイ MGシリーズ

Name: ミニチュアリニアガイドウェイ MGシリーズ
Brand: HIWIN（ハイウィン）
SKU: 221005481777
Rating: 5 (5 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

HIWIN（ハイウィン）

リニアガイドウェイ HGシリーズ 4条列高負荷荷重形

4.5

通常価格(税別)： 7,299円 (税込価格：8,029円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

HIWIN（ハイウィン）

リテーナー入り静音式リニアガイドウェイ QEシリーズ

通常価格(税別)： 7,501円 (税込価格：8,251円)

通常出荷日：4 日目

コンパクトな寸法で軽量です。ブロック内のボールはボール保持器で拘束しており、ブ...

詳細情報を確認する

セット品/単品
セット品
精度
上級
予圧
標準
材質
ステンレス
リテーナ
なし
ボール配列
標準

ご注意

E寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。製品の全長によって、E寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
ミスミで取り扱っておりますリニアガイドは全メーカー統一して「L寸＝レール長さ」としておりますので、メーカーカタログと表記が異なる場合がございます。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。ブロック・レールの単品購入は出来ません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MGN-C／MGN-Hタイプ

［Ｍ］材質 SUS440C

［！］E寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、E寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
［！］ブロック・レールの単品購入は出来ません。

MGW-C／MGW-Hタイプ

［Ｍ］材質 SUS440C

規格表

［！］ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
［！］本商品は、ミスミにて追加工・特注のご依頼をお受けすることが出来ません。例）ボトムシールの追加、寸法変更、グリスニップルの位置変更など

MGN-C／MGN-Hタイプ

注：1kgf=9.81N

MGW-C／MGW-Hタイプ

注：1kgf=9.81N

型番リスト

表示件数

型番

ブロック種類

レール種類

ブロック数

レール寸法 WR

(mm)

組立寸法 H

(mm)

レール長さ L

(mm)

呼び型番

最小発注数量

[標準] 標準タイプ	標準	1 ～ 9	7	8	30 ～ 580	7	1個
[ロング] ロングタイプ	標準	1 ～ 9	7	8	40 ～ 580	7	1個
[標準] 標準タイプ	標準	1	9	10	86	9	1個
[標準] 標準タイプ	標準	1	9	10	89	9	1個
[標準] 標準タイプ	標準	2	9	10	88	9	1個
[標準] 標準タイプ	標準	1 ～ 9	9	10	30 ～ 950	9	1個
[ロング] ロングタイプ	標準	1 ～ 9	9	10	50 ～ 950	9	1個
[標準] 標準タイプ	標準	1	12	13	72	12	1個
[標準] 標準タイプ	標準	2	12	13	118	12	1個
[標準] 標準タイプ	標準	1 ～ 9	12	13	40 ～ 1950	12	1個
[ロング] ロングタイプ	標準	1 ～ 9	12	13	50 ～ 1950	12	1個
[標準] 標準タイプ	標準	1	15	16	68	15	1個
[標準] 標準タイプ	標準	1 ～ 9	15	16	50 ～ 1950	15	1個
[ロング] ロングタイプ	標準	1 ～ 9	15	16	70 ～ 1950	15	1個
[標準] 標準タイプ	幅広形	1 ～ 9	14	9	41 ～ 580	7	1個
[ロング] ロングタイプ	幅広形	1 ～ 9	14	9	50 ～ 580	7	1個
[標準] 標準タイプ	幅広形	1 ～ 9	18	12	50 ～ 1950	9	1個
[ロング] ロングタイプ	幅広形	1 ～ 9	18	12	60 ～ 1950	9	1個
[標準] 標準タイプ	幅広形	1	24	14	91	12	1個
[標準] 標準タイプ	幅広形	1 ～ 9	24	14	50 ～ 1950	12	1個
[ロング] ロングタイプ	幅広形	1 ～ 9	24	14	70 ～ 1950	12	1個
[標準] 標準タイプ	幅広形	1 ～ 9	42	16	70 ～ 1950	15	1個
[ロング] ロングタイプ	幅広形	2	42	16	447	15	1個
[ロング] ロングタイプ	幅広形	1 ～ 9	42	16	80 ～ 1950	15	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
5,932円 ( 6,525円 )	4日目
5,966円 ( 6,563円 )	4日目
8,074円 ( 8,881円 )	4日目
- ( - )	4日目
- ( - )	4日目
6,222円 ( 6,844円 )	4日目
9,123円 ( 10,035円 )	4日目
- ( - )	4日目
- ( - )	4日目
6,757円 ( 7,433円 )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
8,471円 ( 9,318円 )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
30,437円 ( 33,481円 )	4日目
- ( - )	4日目

詳細情報

基本情報

基本情報

コンパクトな寸法で軽量です。ブロック内のボールはボール保持器で拘束しており、ブロックをレールから取りはずしても脱落しません。
ゴシックアーチ接触設計の為、全方向での高い剛性と精度が特長です。
レール幅の違う「MGN」「MGW」の2種類の展開をご用意しております。
【MGNシリーズの特長】
・小さくて軽く、小形装置に適しています
・ステンレス製のリニアガイドウェイはブロック、レール及びボール保持器はステンレスを使用していますので、優れた防錆性があります
・互換タイプは精密級まで可能です
【MGWシリーズの特長】
・ミニチュアガイドウェイの幅を広くした設計になっています
・幅を広げた設計はモーメント許容荷重が大きくなっています
・すべての金属は耐食性のステンレスでできています
【用途】
・自動化機器、一般産業機器、精密機械など

ご注意

E寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。製品の全長によって、E寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
ミスミで取り扱っておりますリニアガイドは全メーカー統一して「L寸＝レール長さ」としておりますので、メーカーカタログと表記が異なる場合がございます。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。ブロック・レールの単品購入は出来ません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

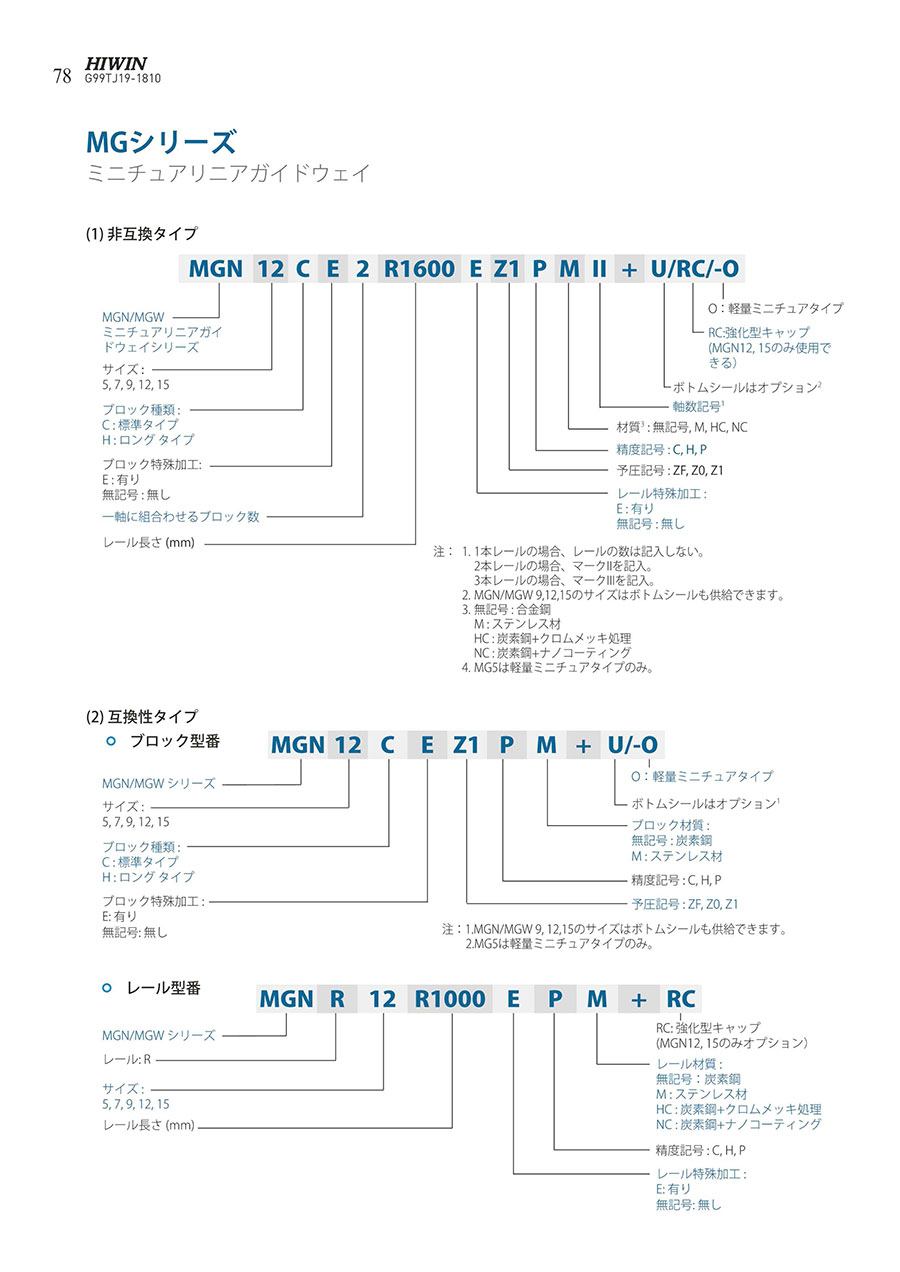

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュアリニアガイドウェイ MGシリーズのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

搬送用ガイドとして使用

満足度：5.02019/05/08

ガイド類は、納期が読めないことが多いが、ミスミさんは、納期確認が設計段階で把握できるので助かります。

2人が参考にしています。

工作機械

満足度：5.02022/04/22

既設の部品が入らず代用しましたが、問題無く使えました。入手性も良いので、大変満足です。

1人が参考にしています。

装置組み立て

満足度：5.02020/05/16

小さい部分の取付としてとてもマッチしてると思う。サイズも色々選べてコスパも良いので満足してます。

1人が参考にしています。

装置のガイド部品として

満足度：5.02018/07/08

装置のガイド部品としていつも必要になるので、種類が豊富で助かっています。

1人が参考にしています。

実験装置の可動部に使用

満足度：5.02021/07/31

がたつきも少なく、精度良く位置が決まるので大変重宝しています。

0人が参考にしています。
