リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ
- 通常単価(税別)
- 特別価格
- 税込単価
- 特別価格
組立高さが低くブロック長さが短いため、スペースに制限がある設備に最適です。4条列サーキュラアーク構造で...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- E寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、E寸法はカタログ記載値と異なる場合がございます。ご希望のE寸法がございましたら、ご注文前にお問い合わせください。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
EGH-SA／EGH-CAタイプ
［！］E寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、E寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
［！］ブロック・レールの単品購入は出来ません。
EGW-SA／EGW-CAタイプ
［！］E寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、E寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
［！］ブロック・レールの単品購入は出来ません。
EGW-SB／EGW-CBタイプ
［！］E寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、E寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
［！］ブロック・レールの単品購入は出来ません。
製品仕様
EGシリーズの構造
- 回転循環システム：ブロック、レール、エンドプレート、ボール、ボール保持器
- 潤滑：グリースニップル、配管継手
- 防塵：エンドシール、ボトムシール、レールキャップ、ダブルシール、金属スクレーパ
ブロックのタイプ
レールのタイプ
上面から取付け（R）
規格表
［！］ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
［！］本商品は、ミスミにて追加工・特注のご依頼をお受けすることが出来ません。
EGH-SA／EGH-CAタイプ
EGW-SA／EGW-CAタイプ
EGW-SB／EGW-CBタイプ
注：1kgf=9.81N

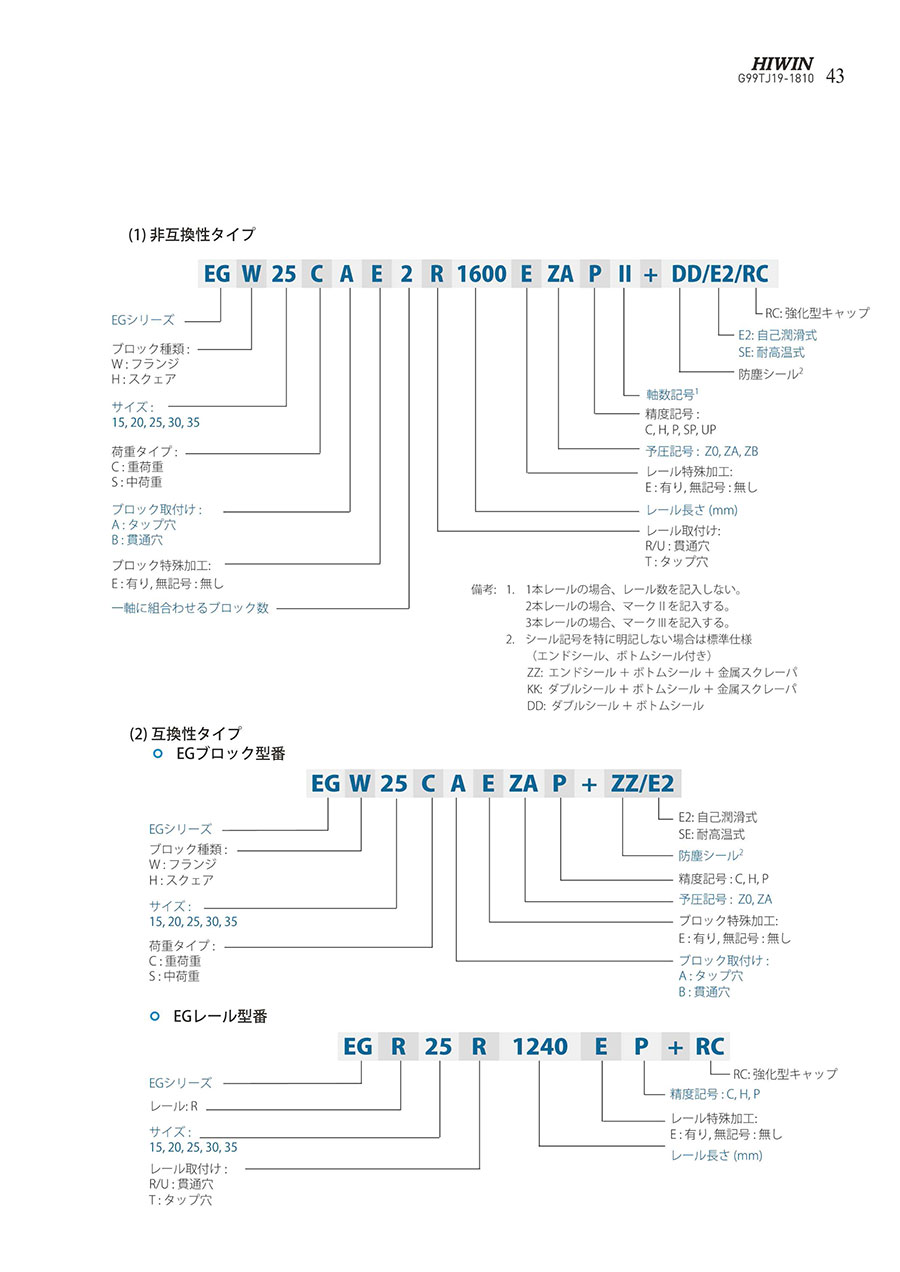

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,727円6,808円 ( 7,489円 ) | 4日目 |
10,681円7,476円 ( 8,224円 ) | 4日目 |
12,833円8,983円 ( 9,881円 ) | 4日目 |
13,786円9,650円 ( 10,615円 ) | 4日目 |
14,215円9,950円 ( 10,945円 ) | 4日目 |
15,938円11,156円 ( 12,272円 ) | 4日目 |
16,892円11,824円 ( 13,006円 ) | 4日目 |
19,997円13,997円 ( 15,397円 ) | 4日目 |
- ( - ) | 4日目 |
9,644円6,750円 ( 7,425円 ) | 4日目 |
10,597円6,888円 ( 7,577円 ) | 4日目 |
12,666円8,866円 ( 9,753円 ) | 4日目 |
13,619円8,852円 ( 9,737円 ) | 4日目 |
15,687円10,980円 ( 12,078円 ) | 4日目 |
16,641円10,816円 ( 11,898円 ) | 4日目 |
18,709円13,096円 ( 14,406円 ) | 4日目 |
19,662円12,780円 ( 14,058円 ) | 4日目 |
22,684円14,744円 ( 16,218円 ) | 4日目 |
- ( - ) | 4日目 |
11,023円8,267円 ( 9,094円 ) | 4日目 |
14,870円11,152円 ( 12,267円 ) | 4日目 |
- ( - ) | 4日目 |
10,823円8,117円 ( 8,929円 ) | 4日目 |
14,470円10,852円 ( 11,937円 ) | 4日目 |
18,117円13,587円 ( 14,946円 ) | 4日目 |
- ( - ) | 4日目 |
35,100円 ( 38,610円 ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
8,126円5,688円 ( 6,257円 ) | 4日目 |
9,906円6,934円 ( 7,627円 ) | 4日目 |
10,859円7,601円 ( 8,361円 ) | 4日目 |
13,189円9,232円 ( 10,155円 ) | 4日目 |
14,142円9,899円 ( 10,889円 ) | 4日目 |
16,473円11,531円 ( 12,684円 ) | 4日目 |
17,426円12,198円 ( 13,418円 ) | 4日目 |
20,710円14,497円 ( 15,947円 ) | 4日目 |
- ( - ) | 4日目 |
9,906円6,934円 ( 7,627円 ) | 4日目 |
10,859円7,601円 ( 8,361円 ) | 4日目 |
13,189円9,232円 ( 10,155円 ) | 4日目 |
14,142円9,899円 ( 10,889円 ) | 4日目 |
16,473円11,531円 ( 12,684円 ) | 4日目 |
17,426円12,198円 ( 13,418円 ) | 4日目 |
20,710円14,497円 ( 15,947円 ) | 4日目 |
- ( - ) | 4日目 |
9,826円6,878円 ( 7,566円 ) | 4日目 |
10,779円5,928円 ( 6,521円 ) | 4日目 |
13,029円9,120円 ( 10,032円 ) | 4日目 |
13,982円7,690円 ( 8,459円 ) | 4日目 |
16,233円11,363円 ( 12,499円 ) | 4日目 |
17,186円9,452円 ( 10,397円 ) | 4日目 |
19,437円13,605円 ( 14,966円 ) | 4日目 |
20,390円11,214円 ( 12,335円 ) | 4日目 |
23,593円12,976円 ( 14,274円 ) | 4日目 |
- ( - ) | 4日目 |
9,826円6,878円 ( 7,566円 ) | 4日目 |
10,779円7,006円 ( 7,707円 ) | 4日目 |
詳細情報
基本情報
組立高さが低くブロック長さが短いため、スペースに制限がある設備に最適です。
4条列サーキュラアーク構造でコンパクトながらも高剛性、高許容荷重です。
【特長】
・四方向（上下左右）に同じ荷重が受けられるため、自動調心により取付誤差を吸収し、高精度が得られます
・ブロック内には、ボール脱落を防ぐ保持器を取り付けてあるため、組み立てが容易です
・ブロックをレールから取外す際、ボールが脱落することはありません
【用途】
・自動化機器、一般産業機器、精密機械、搬送機器、大型切削機、測定機器など
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- E寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、E寸法はカタログ記載値と異なる場合がございます。ご希望のE寸法がございましたら、ご注文前にお問い合わせください。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
ミスミからのコメント
貴重なご意見をいただきありがとうございます。 各商品の定格荷重は異なりますので、 定格荷重を使用する寿命計算を行っていただいたうえで、 余裕のある型番を選定いただきたくよろしくお願い申し上げます。 定格荷重は寿命計算のための基準値であり、許容荷重ではないのでお気を付けください。
