片山チエン

B形 ダブルアイドラースプロケット

B形 ダブルアイドラースプロケット

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が19型番あります。
数量：

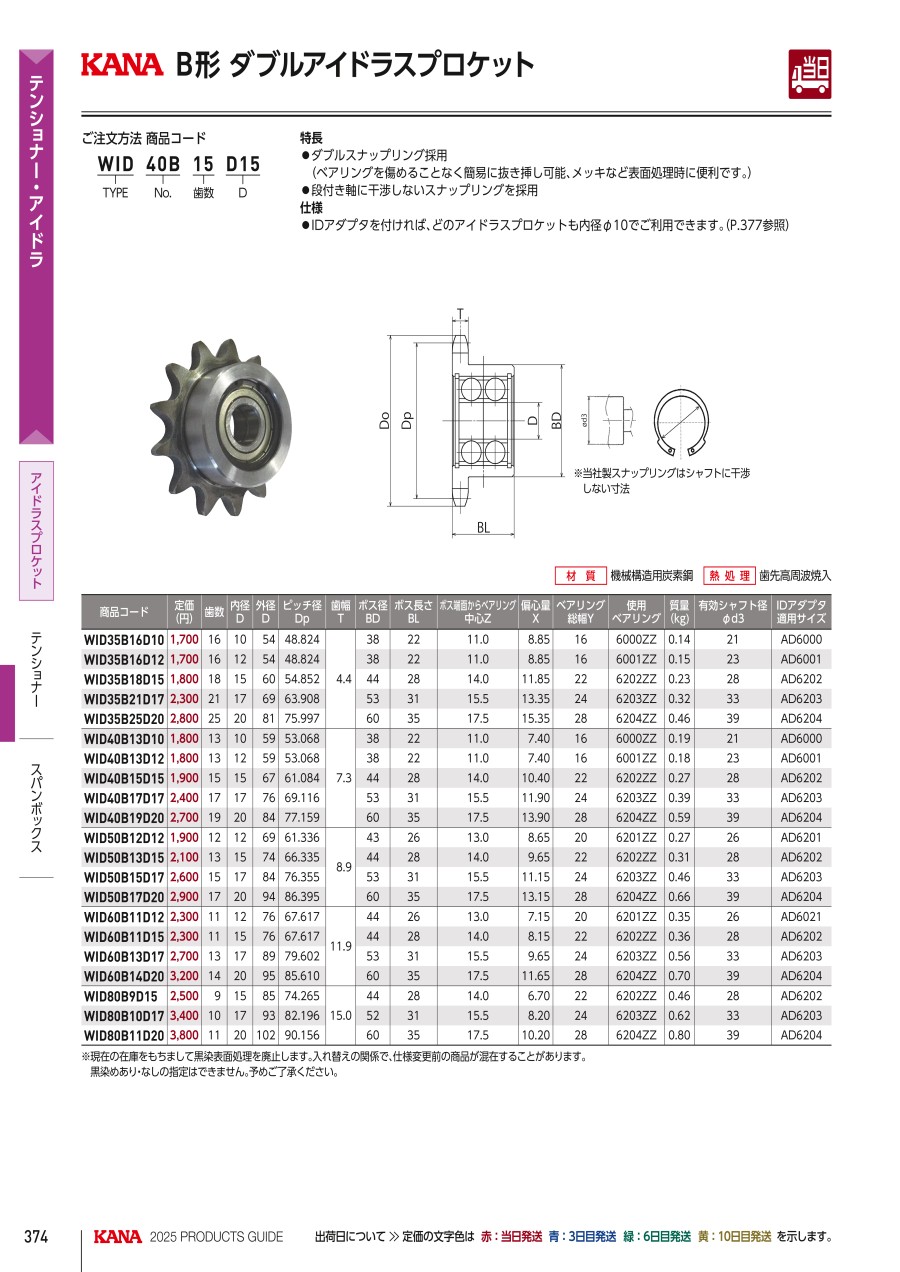

商品情報

外形図

B形 ダブルアイドラースプロケット 外形図

規格表

B形 ダブルアイドラースプロケット 規格表

m：機械構造用炭素鋼
h：歯先高周波焼入
S：黒染

商品特長詳細

KANAアイドラースプロケット特徴
1. ダブルスナップリング採用
   （ベアリングを傷めることなく簡易に抜き挿し可能、メッキなど表面処理時に便利です。）
2. 段付き軸に干渉しないスナップリングを採用

B形 ダブルアイドラースプロケット スナップリング

型番リスト

表示件数
  • 1
    • 型番
    WID35B16D10
    WID35B16D12
    WID35B18D15
    WID35B21D17
    WID35B25D20
    WID40B13D10
    WID40B13D12
    WID40B15D15
    WID40B17D17
    WID40B19D20
    WID50B12D12
    WID50B15D17
    WID50B17D20
    WID60B11D12
    WID60B13D17
    WID60B14D20
    WID80B9D15
    WID80B10D17
    WID80B11D20

    チエーンNo.

    歯数

    (T)

    軸穴径 ｄ

    (mm)

    		最小発注数量
    35
    16
    10
    1個
    35
    16
    12
    1個
    35
    18
    15
    1個
    35
    21
    17
    1個
    35
    25
    20
    1個
    40
    13
    10
    1個
    40
    13
    12
    1個
    40
    15
    15
    1個
    40
    17
    17
    1個
    40
    19
    20
    1個
    50
    12
    12
    1個
    50
    15
    17
    1個
    50
    17
    20
    1個
    60
    11
    12
    1個
    60
    13
    17
    1個
    60
    14
    20
    1個
    80
    9
    15
    1個
    80
    10
    17
    1個
    80
    11
    20
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,664円
    ( 1,830円 )
    6日目
    1,747円
    ( 1,922円 )
    6日目
    1,750円
    ( 1,925円 )
    在庫品1日目当日出荷可能
    2,213円
    ( 2,434円 )
    6日目
    2,451円
    ( 2,696円 )
    6日目
    1,697円
    ( 1,867円 )
    在庫品1日目当日出荷可能
    1,665円
    ( 1,832円 )
    6日目
    1,697円
    ( 1,867円 )
    在庫品1日目当日出荷可能
    2,225円
    ( 2,448円 )
    6日目
    2,540円
    ( 2,794円 )
    6日目
    1,915円
    ( 2,107円 )
    6日目
    2,299円
    ( 2,529円 )
    6日目
    3,076円
    ( 3,384円 )
    6日目
    2,094円
    ( 2,303円 )
    6日目
    2,714円
    ( 2,985円 )
    6日目
    3,074円
    ( 3,381円 )
    6日目
    2,336円
    ( 2,570円 )
    6日目
    3,030円
    ( 3,333円 )
    6日目
    3,371円
    ( 3,708円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・KANA標準B形W（ダブル）アイドラースプロケットは、ローラチェーンの伝動に於いて適切なテンションを保持いたします。
    ・B形の駆動・従動プロケットをご使用の場合、同形のB形Wアイドラーをご利用いただければ、設計がしやすくなります。
    ・また、ベアリングを2個使用している為耐荷重性に優れた商品となっております。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
