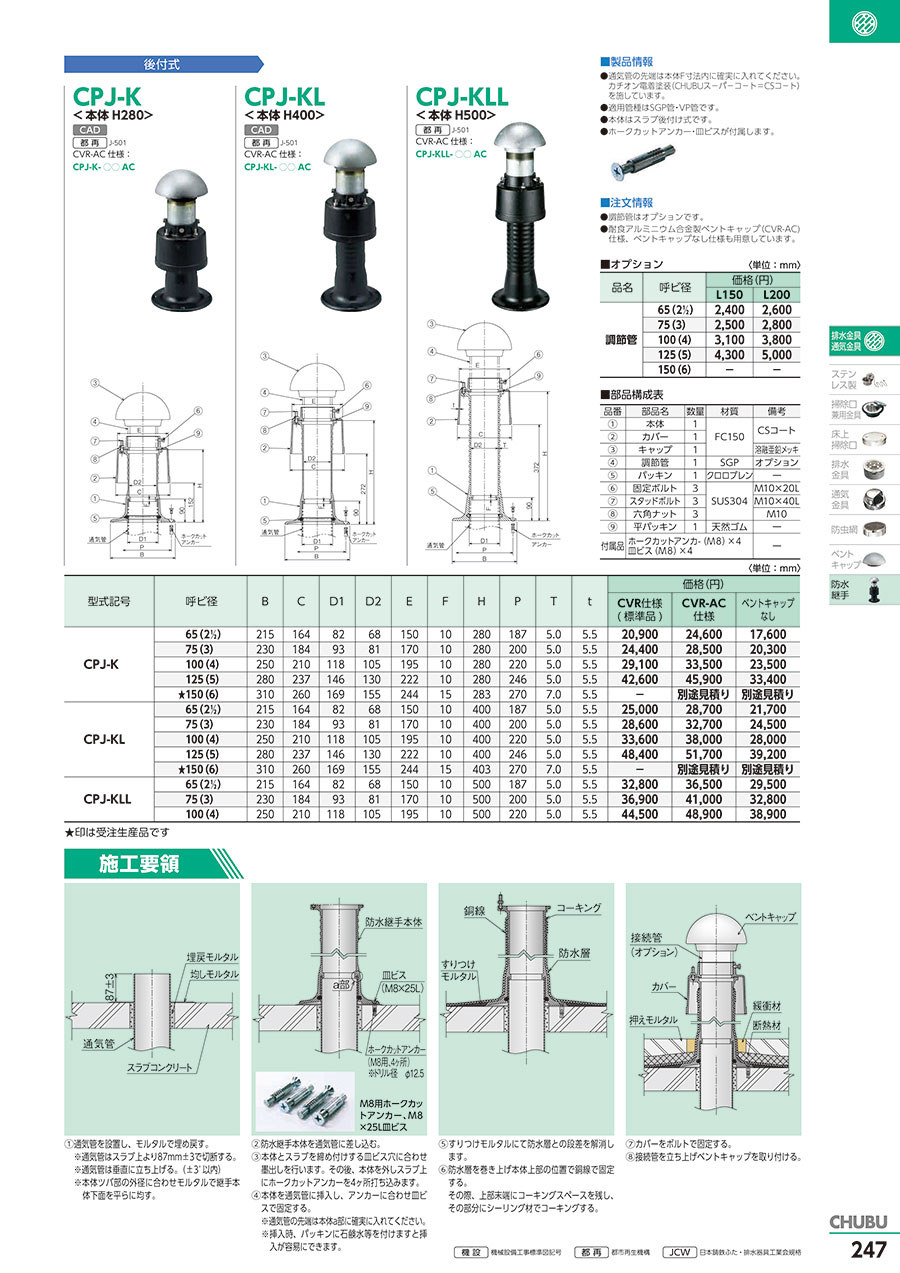

CPJ-KL 通気管接続用防水継手

（1）通気管を設置し、モルタルで埋め戻す。
※通気管はスラブ上より87mm±3で切断する。
※通気管は垂直に立ち上げる。（±3°以内）
※本体ツバ部の外径に合わせモルタルで継手本体下面を平らに均す。

（2）防水継手本体を通気管に差し込む。
（3）本体とスラブを締め付けする皿ビス穴に合わせ墨出しを行います。その後、本体を外しスラブ上にホークカットアンカーを4ヶ所打ち込みます。
（4）本体を通気管に挿入し、アンカーに合わせ皿ビスで固定する。
※通気管の先端は本体a部に確実に入れてください。
※挿入時、パッキンに石鹸水等を付けますと挿入が容易にできます。

（5）すりつけモルタルにて防水層との段差を解消します。
（6）防水層を巻き上げ本体上部の位置で銅線で固定する。その際、上部末端にコーキングスペースを残し、その部分にシーリング材でコーキングする。

（7）カバーをボルトで固定する。
（8）接続管を立ち上げベントキャップを取り付ける。
