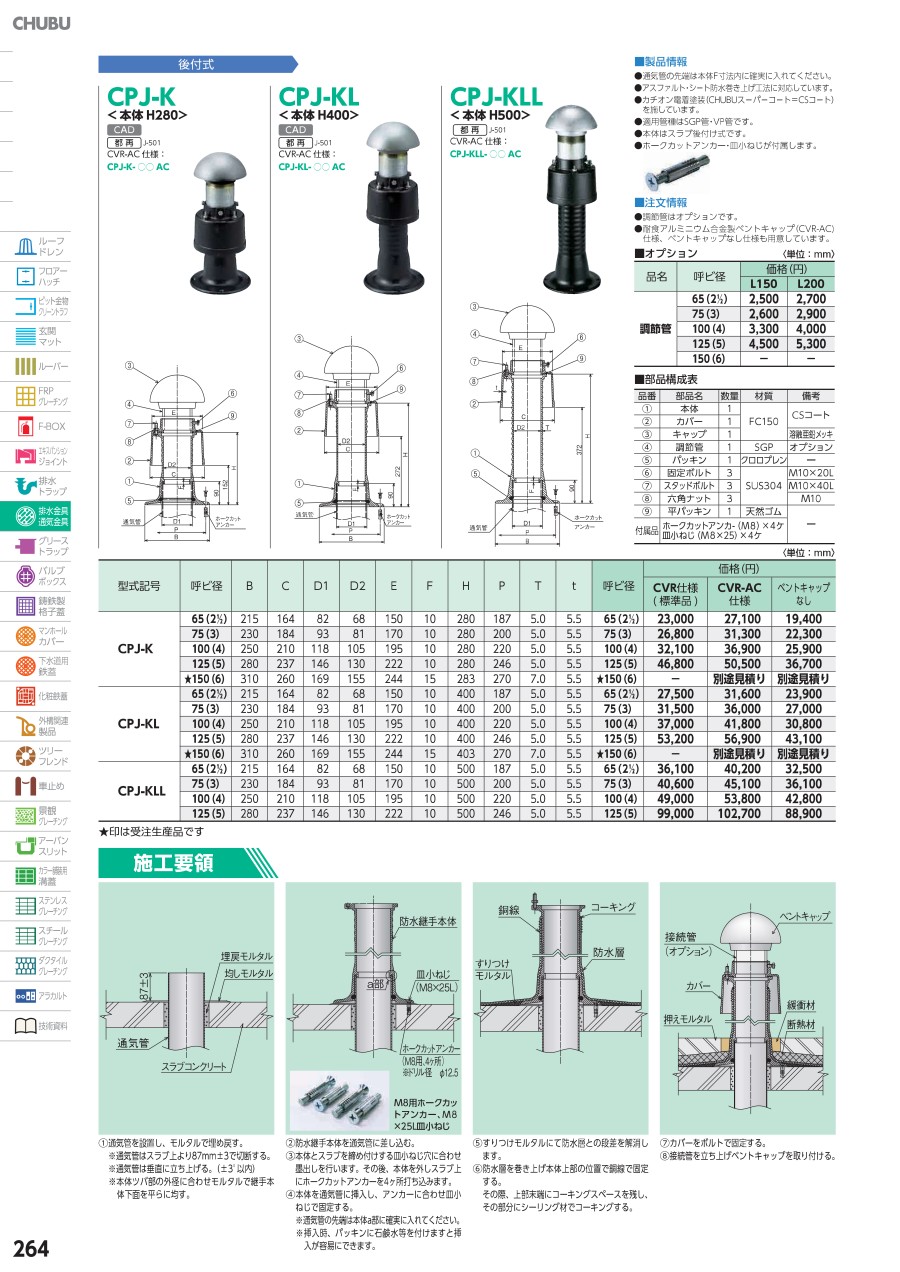

通気管接続用防水継手 後付式（CPJ-K）

（1）通気管を設置し、モルタルで埋め戻す。
※通気管はスラブ上より87mm±3で切断する。
※通気管は垂直に立ち上げる。（±3°以内）
※本体ツバ部の外径に合わせモルタルで継手本体下面を平らに均す。

（2）防水継手本体を通気管に差し込む。
（3）本体とスラブを締め付けする皿小ねじ穴に合わせ墨出しを行います。その後、本体を外しスラブ上にホークカットアンカーを4ヶ所打ち込みます。
（4）本体を通気管に挿入し、アンカーに合わせ皿小ねじで固定する。
※通気管の先端は本体a部に確実に入れてください。
※挿入時、パッキンに石鹸水等を付けますと挿入が容易にできます。

（5）すりつけモルタルにて防水層との段差を解消します。
（6）防水層を巻き上げ本体上部の位置で銅線で固定する。その際、上部末端にコーキングスペースを残し、その部分にシーリング材でコーキングする。

（7）カバーをボルトで固定する。
（8）接続管を立ち上げベントキャップを取り付ける。
