水エジェクター PS形

製品仕様

水の圧力により、真空／負圧を作ることができる製品。

用途

水の吸上排出

雨水ピット・貯水槽などからの水の吸上排水。

流体の混合・希釈

吸込と同時に混合・輸送が可能。
アルカリ・酸などの希釈用途として

特長

シンプルな運転方法

水圧により作動するため、配管に接続するだけですぐに使用可能です。

メンテナンスフリー

可動部が無いシンプルな構造の為、部品交換・故障の心配なく長期使用に耐えます。

省スペース・低コスト

配管中に直接取付け可能なため、余計な場所を必要としません。真空ポンプに比べ非常に安価。

防爆エリアでも使用可能

電源を必要としないため、防爆エリアでも使用可能です。

商品特長詳細

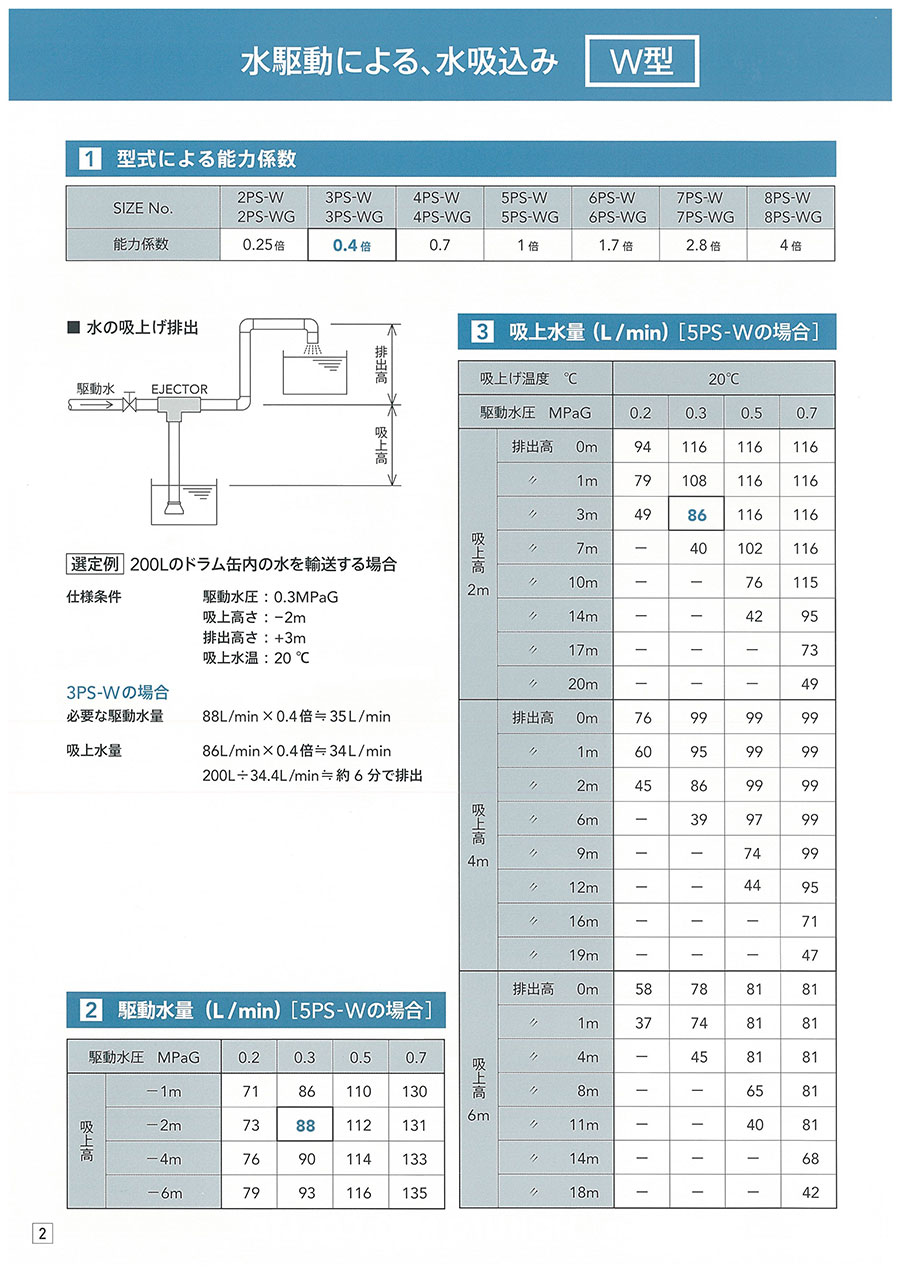

型番による能力係数

水の吸上げ排出

選定例
200Lのドラム缶内の水を輸送する場合

仕様条件

• 駆動水圧：0.3MPaG
• 吸上高さ：-2m
• 排出高さ：+3m
• 吸上水温：20℃

＜3PS-Wの場合＞

• 必要な駆動水量：88L/min×0.4倍≒35L/min
• 吸上水量：86L/min×0.4倍≒34L/min
  200L÷34.4L/min≒約6分で排出

駆動水量（L/min）［5PS-Wの場合］

吸上水量（L/min）［5PS-Wの場合］
