インラインヒーター TDR-M

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 81,759円～351,262円

税込単価: 89,935円～386,388円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

北斗

スチームエゼクター PS形

通常価格(税別)： 9,346円 (税込価格：10,281円)

通常出荷日：在庫品1日目

従来の温水熱交換器のイメージを変える超小型温水加熱器。【特長】・20TDR以上...

詳細情報を確認する

種類
インラインヒーター
使用流体
蒸気 / 液体
接続
フランジ
本体材質
FC200

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

標準流量（m³/H）

型番	最小流量 Q・（m³/H）	最大流量 Q・（m³/H）	接続管・管フランジ JIS 10K
型番	最小流量 Q・（m³/H）	最大流量 Q・（m³/H）	液体	蒸気
4TDR-AM	1.2	2.4	25A	25A
6TDR-AM	2.5	5	32A	32A
8TDR-AM	4.5	9	40A	40A
10TDR-AM	7	14	50A	50A
12TDR-AM	10	20	65A	65A
16TDR-AM	16	32	80A	80A
20TDR-AM	25	50	100A	100A
24TDR-AM	35	70	125A	100A
32TDR-AM	60	120	150A	※

※32TDR以上は仕様に合わせて製作します。
詳細な流量範囲については商品特長詳細の「水量制御範囲」を参照してください。

使用例

配管例

加熱液吐出

加熱液シャワー

商品特長詳細

蒸気吹込量（MAX）

例：12TDR-AMの蒸気吹込量・MAX kg/H

水圧・P₁ kg cm²G	蒸気圧力kg/cm²G
水圧・P₁ kg cm²G	1	2	3	4	6	8	10
0.5	435	635	830	1,025	1,410	1,785	2,160
1	0	635	830	1,025	1,410	1,785	2,160
2	-	0	790	1,025	1,410	1,785	2,160
3	-	-	0	920	1,410	1,785	2,160
4	-	-	-	0	1,350	1,785	2,160
5	-	-	-	-	1,180	1,740	2,160

蒸気吹込量係数（他のサイズの場合下記係数を乗じて下さい。）

SIZE No.	4	6	8	10	12	16	20	24	32
係数	0.17	0.28	0.38	0.61	1	1.4	2.4	2.4	※

蒸気吹込量（MIN）

蒸気量 MIN＝0kg/H

このインラインヒーターは蒸気供給量MIN.0kg/H まで制御してもハンマリングによる発音振動は全くありません。
ラインの始動時、停止時もまったく同様です。

蒸気吹込必要量（SW）の計算

例：12TDR-AM 蒸気圧力4 kg/cm²G の場合

加熱温度差（Δt ）の計算

例：12TDR-AM 蒸気圧力4 kg/cm²G の場合

水量制御範囲（最大流量に対する係数）

水量制限	加熱温度差	入口側水圧P₁ kg/cm²G
水量制限	Δt=t₂-t₁	0.5	1	2～5
MAX	0～10	0.9	1.0	1.0
	20～40	0.8	1.0	1.0
	50～70	0.7	0.8	1.0
MIN	0～10	0.3	0.3	0.3
	20～40	0.5	0.5	0.4
	50～70	0.5	0.5	0.5

水の摩擦損失（ΔP）

1. 蒸気吹込をしない場合（最大流量の通過）MAX5mAq
2. 常時△t 20℃以上の蒸気吹込を続ける場合：0mAq

蒸気管径

蒸気管径は管内流速20～30m/s を標準として選定下さい。
インラインヒーターのフランジと寸法の異なる蒸気管はレジュシングフランジにより接続して御使用下さい。

エレメント

（1）蒸気量の制御が行われた場合にはボデー内部に挿入したエレメントによって、完全にハンマリングを防止することが出来ます。（始動時、停止時も同様です。）
（2）長期使用中のインラインヒーターの蒸気吹込量が低下した場合は、希にエレメント内部に堆積した不純物により性能低下が起こることがあります。この場合は、カバーを取外して、エレメントを取換えることで解決出来ます。

型番リスト

表示件数

型番

接続口径(液体)	接続口径(蒸気)	最小発注数量

25A	25A	1個
32A	32A	1個
40A	40A	1個
50A	50A	1個
65A	65A	1個
80A	80A	1個

通常単価(税別) (税込単価)	通常出荷日

81,759円 ( 89,935円 )	5日目
88,825円 ( 97,708円 )	5日目
139,294円 ( 153,223円 )	5日目
191,781円 ( 210,959円 )	5日目
252,344円 ( 277,578円 )	5日目
351,262円 ( 386,388円 )	5日目

詳細情報

基本情報

基本情報

従来の温水熱交換器のイメージを変える超小型温水加熱器。
【特長】
・20TDR以上には流量50％増のBMタイプがあります
・4～16TDRには流量50％減のXMタイプがあります
インラインヒーターは、蒸気を管内の水等の液体に直接吹込み、加熱する液体加熱器で、従来の熱交換器のイメージを全く変えた超小型の液体加熱器です
・液体は中心部の水ノズルを通過中に、水ノズルに斜めに穿孔した蒸気孔より蒸気が吹込まれ、瞬時に加熱混合されてインラインヒーターから吐出されます
・蒸気はインラインヒーターのボデー内部に装入した特殊なエレメントを通過することにより流速を落し、更に細分された蒸気孔より吹込むので、騒音振動は全く少なく、更に蒸気調節弁・温調弁等により蒸気が自由に制御された場合でも、ハンマリングを起さず、静粛な運転をすることができます
【用途】
・液体に直接蒸気を吹込んで、配管中のインラインヒーターの吐出口で、即時、設定温度まで加熱する液体加熱器で、連続して加熱します。

カタログ

商品TOP

カタログ (見開き版)

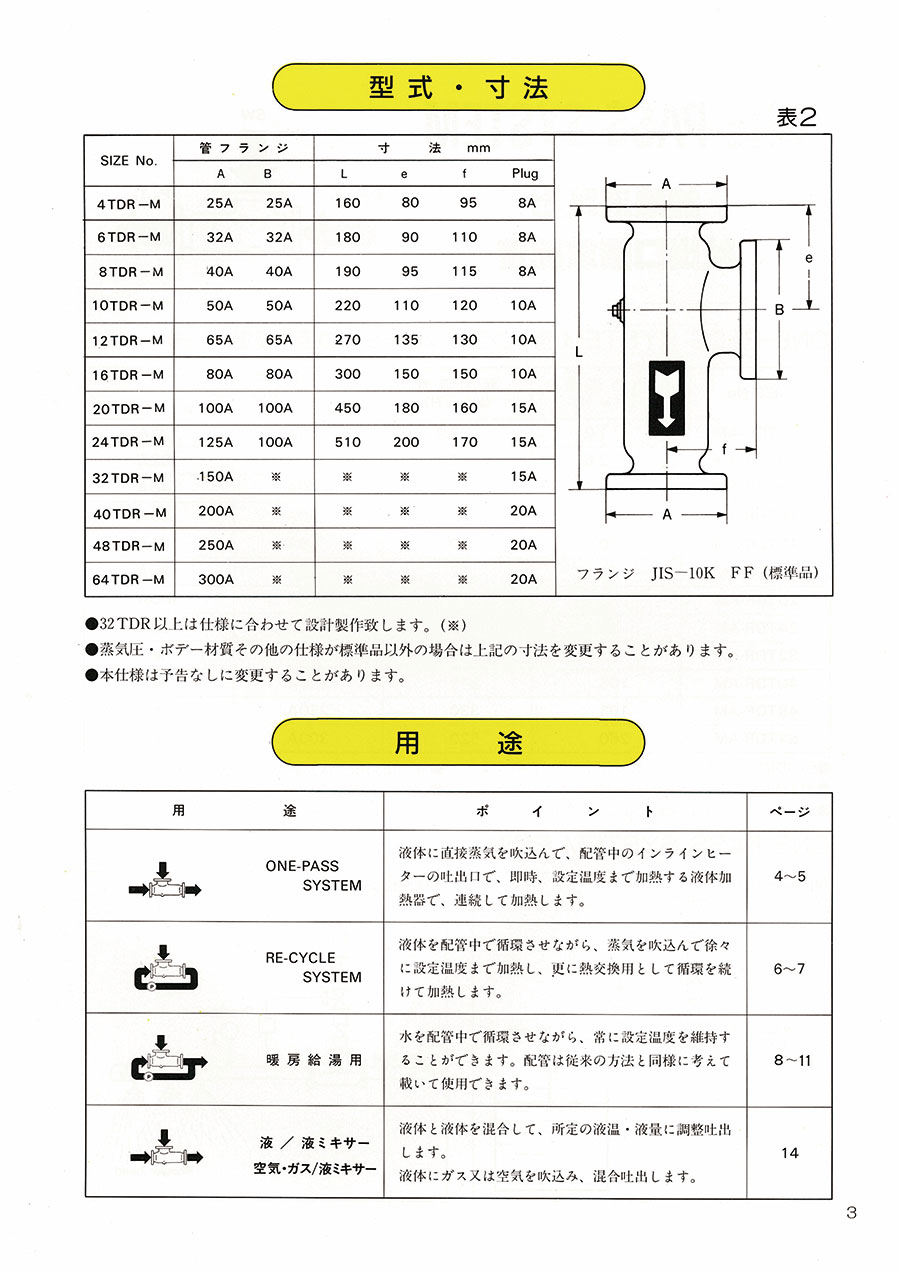

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
