F118 国土交通省仕様 非溶接型防振継手
- 通常単価(税別)
- 2,902円～9,892円
- 税込単価
- 3,192円～10,881円
通常出荷日：3日目～7日目
機械振動の絶縁。各種ポンプの防振。配管の心合わせ。配管の熱変位吸収／地震、地盤沈下対策。【用途】・新開...
詳細を確認
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

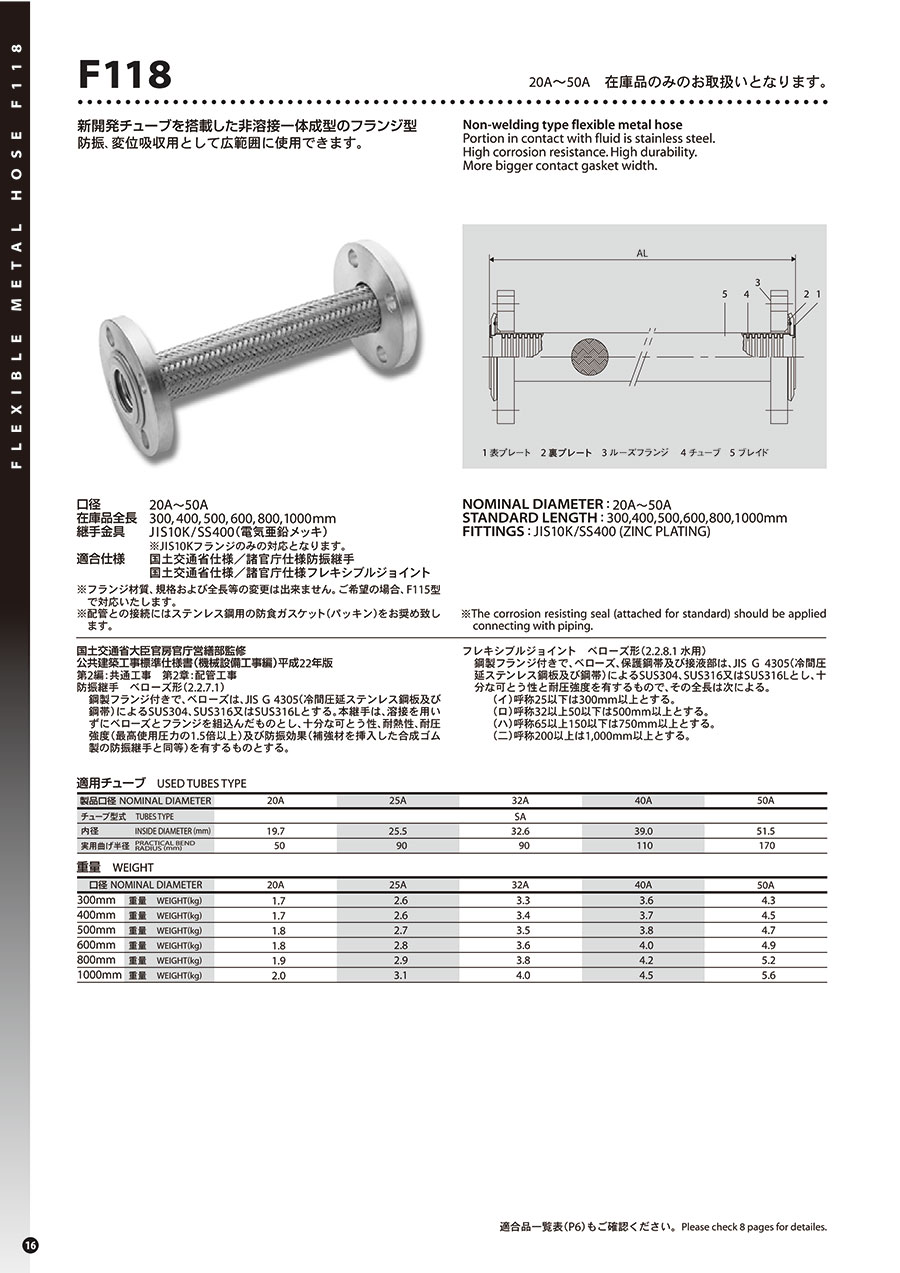

外形図
1表プレート 2裏プレート 3ルーズフランジ 4チューブ 5ブレイド
製品仕様
| 口径 | 20A～50A |
|---|---|
| 在庫品全長 | 300, 400, 500, 600, 800, 1000mm |
| 継手金具 | JIS10K/SS400（電気亜鉛メッキ） ※JIS10Kフランジのみの対応となります。 |
| 適合仕様 | 国土交通省仕様/諸官庁仕様防振継手 国土交通省仕様/諸官庁仕様フレキシブルジョイント |
※フランジ材質、規格および全長等の変更は出来ません。
※配管との接続にはステンレス鋼用の防食ガスケット（パッキン）をお奨め致します。
適用チューブ
| 製品口径 | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|
| チューブ型式 | SA | ||||
| 内径（mm） | 19.7 | 25.5 | 32.6 | 39.0 | 51.5 |
| 実用曲げ半径（mm） | 50 | 90 | 90 | 110 | 170 |
重量
| 口径 | 20A | 25A | 32A | 40A | 50A | |
|---|---|---|---|---|---|---|
| 300mm | 重量（kg） | 1.7 | 2.6 | 3.3 | 3.6 | 4.3 |
| 400mm | 重量（kg） | 1.7 | 2.6 | 3.4 | 3.7 | 4.5 |
| 500mm | 重量（kg） | 1.8 | 2.7 | 3.5 | 3.8 | 4.7 |
| 600mm | 重量（kg） | 1.8 | 2.8 | 3.6 | 4.0 | 4.9 |
| 800mm | 重量（kg） | 1.9 | 2.9 | 3.8 | 4.2 | 5.2 |
| 1000mm | 重量（kg） | 2.0 | 3.1 | 4.0 | 4.5 | 5.6 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,273円 ( 6,900円 ) | 7日目 |
2,902円 ( 3,192円 ) | 3日目 |
4,048円 ( 4,453円 ) | 7日目 |
4,176円 ( 4,594円 ) | 7日目 |
5,018円 ( 5,520円 ) | 7日目 |
5,665円 ( 6,232円 ) | 7日目 |
6,929円 ( 7,622円 ) | 7日目 |
3,612円 ( 3,973円 ) | 3日目 |
4,724円 ( 5,196円 ) | 7日目 |
5,018円 ( 5,520円 ) | 7日目 |
5,482円 ( 6,030円 ) | 7日目 |
6,239円 ( 6,863円 ) | 7日目 |
8,072円 ( 8,879円 ) | 7日目 |
4,048円 ( 4,453円 ) | 3日目 |
5,610円 ( 6,171円 ) | 7日目 |
5,050円 ( 5,555円 ) | 3日目 |
6,411円 ( 7,052円 ) | 7日目 |
7,204円 ( 7,924円 ) | 7日目 |
9,008円 ( 9,909円 ) | 7日目 |
4,549円 ( 5,004円 ) | 3日目 |
6,343円 ( 6,977円 ) | 7日目 |
5,696円 ( 6,266円 ) | 3日目 |
7,272円 ( 7,999円 ) | 7日目 |
7,862円 ( 8,648円 ) | 7日目 |
9,892円 ( 10,881円 ) | 7日目 |
5,374円 ( 5,911円 ) | 7日目 |
6,997円 ( 7,697円 ) | 7日目 |
6,495円 ( 7,145円 ) | 3日目 |
8,150円 ( 8,965円 ) | 7日目 |
9,008円 ( 9,909円 ) | 7日目 |
詳細情報
基本情報
機械振動の絶縁。各種ポンプの防振。配管の心合わせ。配管の熱変位吸収／地震、地盤沈下対策。
【用途】
・新開発チューブを搭載した非溶接一体成型のフランジ型防振、変位吸収用として広範囲に使用できます。
カタログ
