テクノフレックス

F115 国土交通省仕様非溶接型防振継手

カタログ |

通常単価(税別): 6,852円～28,822円

税込単価: 7,537円～31,704円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

テクノフレックス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

テクノフレックス

通常出荷日：3 日目～

機械振動の絶縁。各種ポンプの防振。配管の心合わせ。配管の熱変位吸収／地震、地盤...

種類
フレキシブルホース
使用流体
蒸気 / 水 / 油
ホース材質
SUS304
接続部種類
フランジ
最高使用圧力（範囲） (MPa)
1.1～3.0
ブレード
なし
使用温度範囲 (℃)
-100::183
最高使用圧力 (MPa)
1.5
接続部材質
SS400

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

口径	20A～300A
在庫品口径	65A～300A
継手金具	JIS10K/SS400（電気亜鉛メッキ） ※ステンレス製フランジ、JIS5K,ANSI/JPI150lb フランジも製作可能（受注製作）
適合仕様	国土交通省仕様/諸官庁仕様防振継手国土交通省仕様/諸官庁仕様フレキシブルジョイント ※日本水道協会認証登録品および仕様書受検品の製作可能

※製品のお取扱いについては、必ずカタログをお読みください。

規格表

●金具表とは図の（L）の部分です。

型番リスト

表示件数

型番

内径

(mm)

口径

全長

(mm)

実用曲げ半径

(mm)

最小発注数量

67	65A	1000	180	1個
67	65A	300	180	1個
67	65A	400	180	1個
67	65A	500	180	1個
67	65A	600	180	1個
67	65A	750	180	1個
67	65A	800	180	1個
78.5	80A	1000	220	1個
78.5	80A	300	220	1個
78.5	80A	400	220	1個
78.5	80A	500	220	1個
78.5	80A	600	220	1個
78.5	80A	750	220	1個
78.5	80A	800	220	1個
101.5	100A	1000	320	1個
101.5	100A	300	320	1個
101.5	100A	400	320	1個
101.5	100A	500	320	1個
101.5	100A	600	320	1個
101.5	100A	750	320	1個
101.5	100A	800	320	1個
127.0	125A	1000	350	1個
127.0	125A	300	350	1個
127.0	125A	400	350	1個
127.0	125A	500	350	1個
127.0	125A	600	350	1個
127.0	125A	750	350	1個
127.0	125A	800	350	1個
150.5	150A	1000	550	1個
150.5	150A	300	550	1個
150.5	150A	400	550	1個
150.5	150A	500	550	1個
150.5	150A	600	550	1個
150.5	150A	750	550	1個
150.5	150A	800	550	1個

通常単価(税別) (税込単価)	通常出荷日

11,377円 ( 12,515円 )	7日目
6,852円 ( 7,537円 )	3日目
8,280円 ( 9,108円 )	7日目
7,758円 ( 8,534円 )	7日目
9,346円 ( 10,281円 )	7日目
10,152円 ( 11,167円 )	7日目
10,108円 ( 11,119円 )	7日目
11,993円 ( 13,192円 )	7日目
7,208円 ( 7,929円 )	3日目
8,644円 ( 9,508円 )	7日目
8,194円 ( 9,013円 )	3日目
9,762円 ( 10,738円 )	7日目
10,349円 ( 11,384円 )	7日目
10,659円 ( 11,725円 )	7日目
14,389円 ( 15,828円 )	7日目
8,436円 ( 9,280円 )	3日目
10,126円 ( 11,139円 )	7日目
9,492円 ( 10,441円 )	3日目
11,411円 ( 12,552円 )	7日目
12,352円 ( 13,587円 )	7日目
12,754円 ( 14,029円 )	7日目
23,136円 ( 25,450円 )	7日目
11,734円 ( 12,907円 )	3日目
14,590円 ( 16,049円 )	7日目
14,393円 ( 15,832円 )	3日目
17,197円 ( 18,917円 )	7日目
19,385円 ( 21,324円 )	7日目
20,134円 ( 22,147円 )	7日目
28,822円 ( 31,704円 )	7日目
15,316円 ( 16,848円 )	3日目
18,763円 ( 20,639円 )	7日目
18,751円 ( 20,626円 )	3日目
22,354円 ( 24,589円 )	7日目
24,996円 ( 27,496円 )	7日目
25,909円 ( 28,500円 )	7日目

詳細情報

基本情報

基本情報

機械振動の絶縁。各種ポンプの防振。配管の心合わせ。配管の熱変位吸収／地震、地盤沈下対策。
【特長】
・耐屈曲性に優れる非溶接一体成型のフランジ型防振、変位吸収用として広範囲に使用できます。
・1.5MPaでの耐圧試験が可能です。
・専用ガスケット（ノンアスベストパッキン）付。
・ノンアスベストパッキンの使用温度範囲は-100℃～183℃となります。

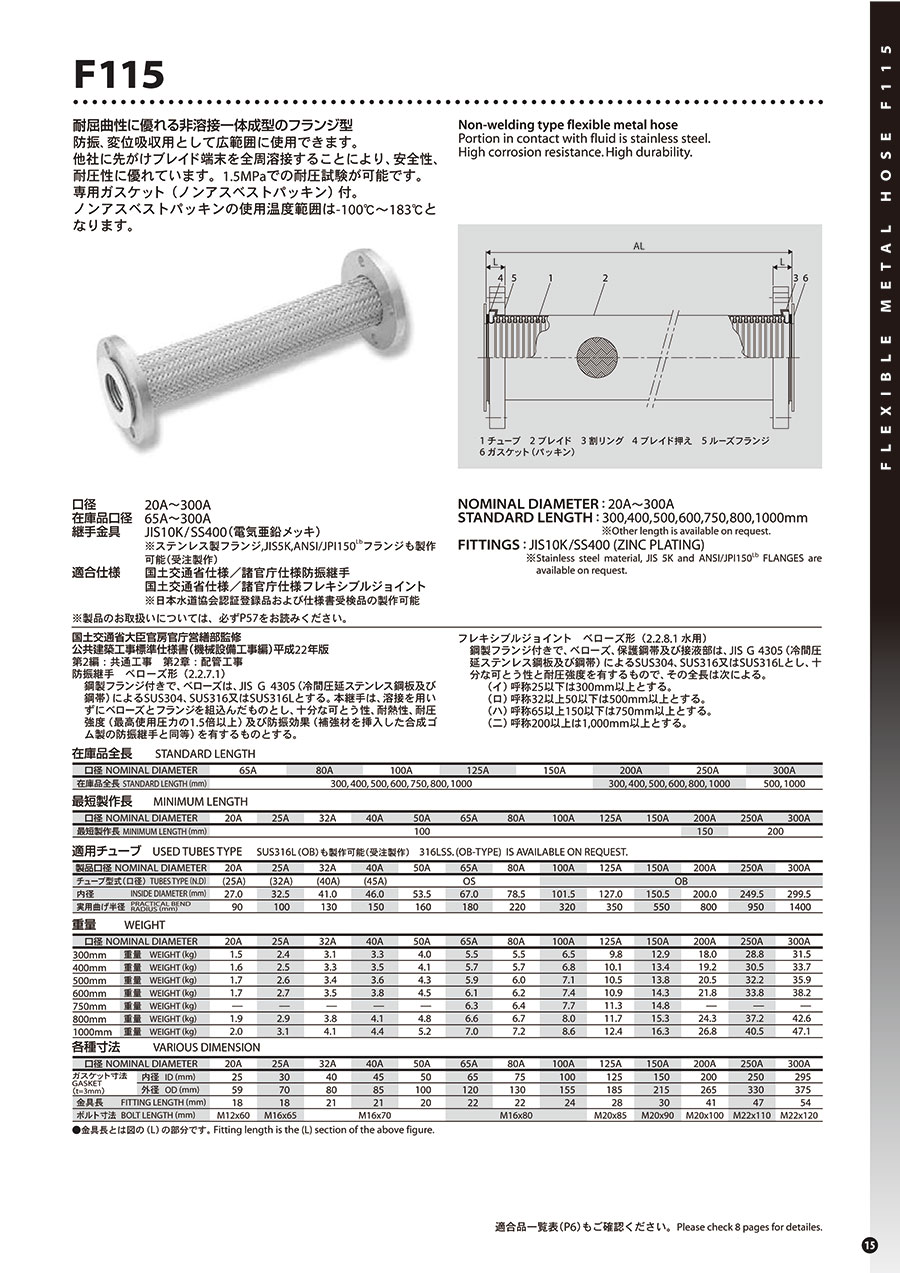

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
