口径	50A～300A
継手金具	JIS10K,20K/SS400（電気亜鉛メッキ）
ベローズ材質	内層:SUS316L、外層:SUS304
適合仕様	国土交通省仕様/諸官庁仕様防振継手

構造図

1チューブ（ベローズ） 2フランジ 3ガイドボルト 4ナット 5防振ゴム 6座金

規格表

全長

ベローズ寸法

性質性能情報・試験情報

性能

口径	50A	65A	80A	100A	125A	150A
振動試験Y=±1.0繰返し変位	100万回異常なし
繰返し加圧試験	（0→1MPa→0） 10万回異常なし
ベローズばね定数（N/mm）	46	44	44	72	118	119
軸方向変位量（mm）	±9.0	±9.0	±9.0	±8.0	±8.0	±8.0
軸直角方向変位量（mm）	±5.0	±4.0	±3.0	±2.5	±2.0	±1.5

※ガイドボルトとフランジの間に防振ゴムが入っていますので軸方向に多少伸びますが、無理な取付けを行なうと破損する場合があります。
このような場合はガイドボルト両端のナットでフランジ間の位置調整を行なってください。
※配管取付け後、フランジ内部のナットをゆるめガイドボルトを中央に寄せて固定（ロックナット）してください。
※設置時は心をあわせて、まっすぐになる様に配管してください。
※ビッグジョイントを一般の伸縮継手として使用する場合にはガイドボルトを取り外してください。

型番リスト

表示件数

型番

呼び径	最小発注数量

50A	1個
65A	1個
80A	1個
100A	1個
125A	1個
150A	1個

通常単価(税別) (税込単価)	通常出荷日

14,599円 ( 16,059円 )	7日目
16,570円 ( 18,227円 )	7日目
17,779円 ( 19,557円 )	7日目
19,670円 ( 21,637円 )	7日目
24,629円 ( 27,092円 )	7日目
31,269円 ( 34,396円 )	7日目

詳細情報

基本情報

基本情報

機械振動の絶縁。各種ポンプの防振。【接液部材質】ステンレス(SUS316L)

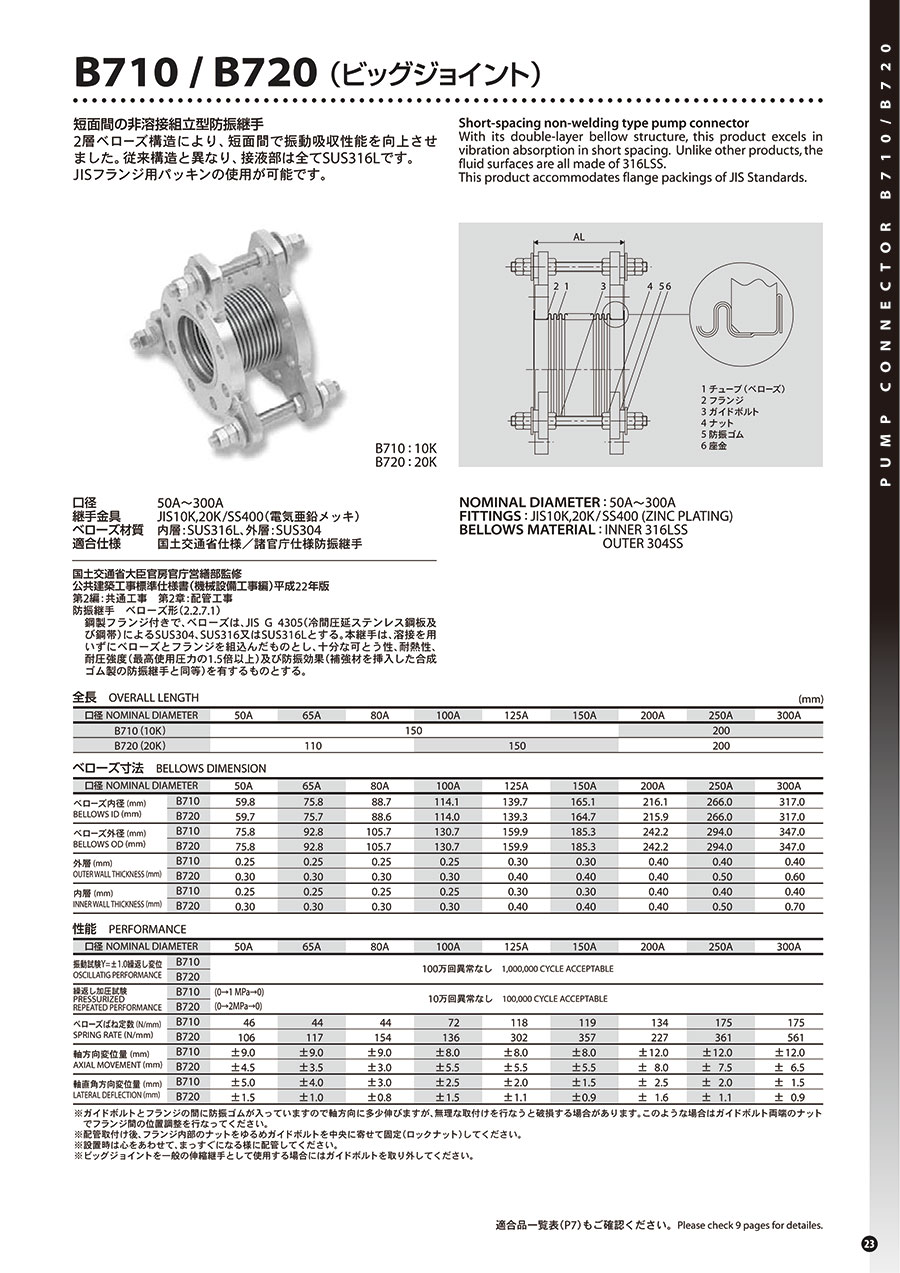

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
