着脱型瞬間流量計コーナーステーションノズル（流量検出器止水コック付）

メカニカル部品技術窓口

カタログ |

エウゼフロー

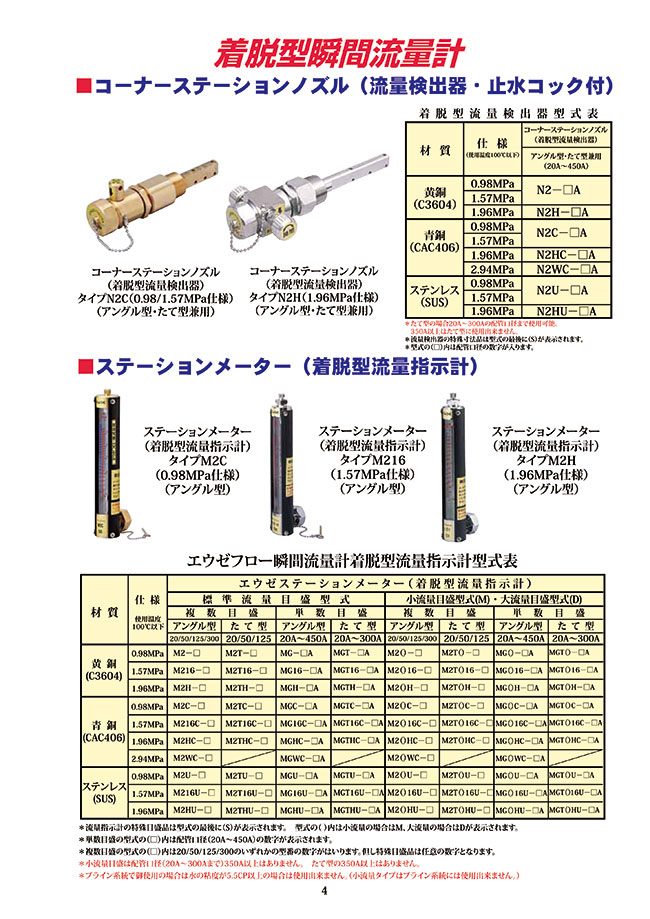

着脱型瞬間流量計コーナーステーションノズル（流量検出器止水コック付）

通常単価(税別): 25,366円～26,332円

税込単価: 27,903円～28,965円

通常出荷日：5日目

冷水や温水等にも対応できる公共建築工事標準仕様適合瞬間流量計。【特長】・止水コック付の為、水が流出せず...

商品タイプ
流量計
本体材質
真鍮
仕様
0.98/1.57MPa

未確定 12 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

着脱型瞬間流量計コーナーステーションノズル（タイプN2：止水コック付）の仕様

流量測定が必要なときにだけ指示計をノズルに装着して使用。

製品イメージ

（単位：mm）

概略図イメージ

No	部品名	材質
1	安全キャップ	C3604・CAC406・SUS
2	止水コック	C3604・CAC406・SUS
3	コックハンドル穴	-
4	ノズル本体	C3604・CAC406・SUS
5	ロックナット	C3604・CAC406・SUS
6	ユニオンネジ	C3604・CAC406・SUS
7	Oリング	バイトン（P18）
8	Oリング	バイトン（P5）
9	Oリング	バイトン（P3×2ヶ所）
10	Oリング	バイトン（P6）

No	部品名	材質
11	割ピン	SUS
12	ワッシャ	SUS
13	Oリング	バイトン（P3×2ヶ所）
14	Oリング	バイトン（P4）
15	Oリング	バイトン（P9）
16	パッキン	バルカ6500
17	ピトー管	C3604・CAC406・SUS
18	総圧孔	-
19	静圧孔	-

型式	適用配管	A寸法（mm）	B寸法（mm）
N2□-20A	20A	29	48
N2□-25A	25A	34	43
N2□-32A	32A	43	48
N2□-40A	40A	51	48
N2□-50A	50A	69	33
N2□-65A	65A	79
N2□-80A	80A	89
N2□-100A	100A	109
N2□-125A	125A	123	38
N2□-150A	150A	141	38
N2□-200A	200A	179	47
N2□-250A	250A	216	47

※ 型式の（□）内は材質の（青銅=C SUS=U 黄銅=表示無し）が表示されます。（Sが表示される場合は特殊寸法品）。

商品TOP

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

接続口径
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 100A
- 125A
- 150A
- 200A
- 250A
タイプ
- N2
出荷日
すべて
5日以内

型番リスト

表示件数

型番

接続口径	最小発注数量

20A	1個
25A	1個
32A	1個
40A	1個
50A	1個
65A	1個
80A	1個
100A	1個
125A	1個
150A	1個
200A	1個
250A	1個

通常単価(税別) (税込単価)	通常出荷日

25,366円 ( 27,903円 )	5日目
25,366円 ( 27,903円 )	5日目
25,366円 ( 27,903円 )	5日目
25,366円 ( 27,903円 )	5日目
26,159円 ( 28,775円 )	5日目
26,159円 ( 28,775円 )	5日目
26,159円 ( 28,775円 )	5日目
26,159円 ( 28,775円 )	5日目
26,332円 ( 28,965円 )	5日目
26,332円 ( 28,965円 )	5日目
26,332円 ( 28,965円 )	5日目
26,332円 ( 28,965円 )	5日目

詳細情報

基本情報

冷水や温水等にも対応できる公共建築工事標準仕様適合瞬間流量計。
【特長】
・止水コック付の為、水が流出せず安全。
・コンパクトな形状で保温工事が楽に利用可能。
・必要直管部4×2D。
・長い持出にも合わせ仕様も製作可能。
【用途】
・冷水、温水、冷温水、冷却水、ブライン等の流量測定に利用。

商品担当おすすめ

エウゼフロー
固定型瞬間流量計 EFメーター（固定型止水コック付）
固定型瞬間流量計、EFメーター（固定型：止水コック付）です。止水コックを内蔵しているので、メーターの着脱時は安全です。
エウゼフロー
着脱型瞬間流量計コーナーステーションノズル M2-20
着脱型瞬間流量計、コーナーステーションノズル（着脱型流量指示計：0.98MPa仕様）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
