型番

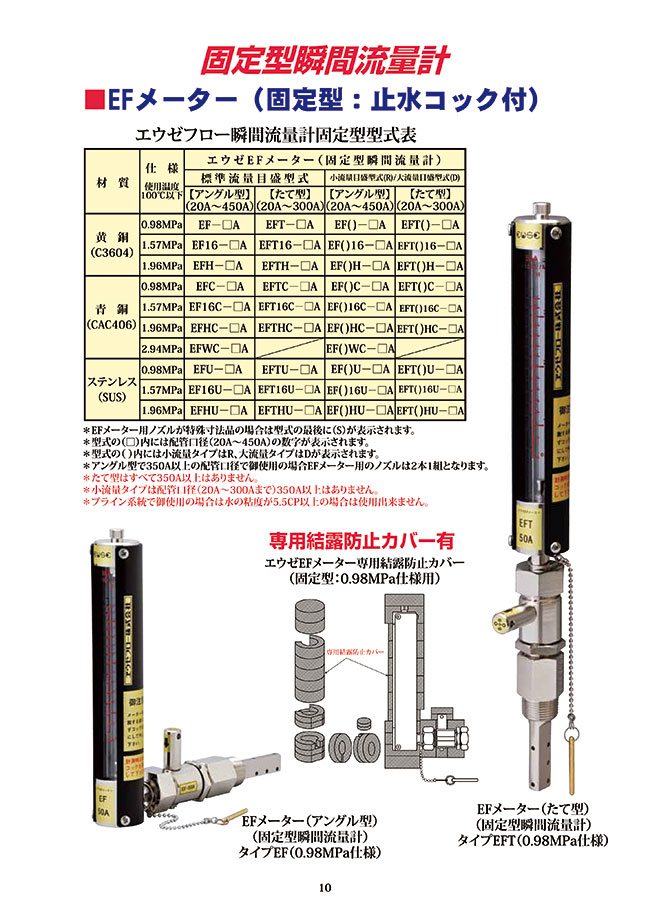

固定型瞬間流量計 EFメーター（固定型：止水コック付）の仕様
製品イメージ
メーターとノズル一体型（メーター本体は離脱可能）。
概略図イメージ
| No | 部品名 | 材質 |
|---|---|---|
| 1 | エアー抜き | C3604・CAC406・SUS |
| 2 | Oリング | バイトン（P5） |
| 3 | トップブロック | C3604・CAC406・SUS |
| 4 | パッキン | ネオプレン |
| 5 | テーパー管固定金具 | POM |
| 6 | Oリング | バイトン（P28） |
| 7 | ケーシング | ALP／アルマイト |
| 8 | テーパー管 | パイレックス |
| 9 | スケール管 | アクリル |
| 10 | フロート | チタン／アルミ／SUS |
| 11 | Oリング | バイトン（P28） |
| 12 | テーパー管固定ゴム | シリコンゴム |
| 13 | パッキン | ネオプレン |
| 14 | Oリング | バイトン（P6） |
| 15 | Oリング | バイトン（P4） |
| 16 | ボトムブロック | C3604・CAC406・SUS |
| 17 | ケーシング固定ネジ | SUS（6箇所） |
| 18 | メーターユニオン | C3604・CAC406・SUS |
| 19 | コックハンドル | C3604 |
| No | 部品名 | 材質 |
|---|---|---|
| 20 | 止水コック | C3604・CAC406・SUS |
| 21 | コックハンドル穴 | - |
| 22 | ノズル本体 | C3604・CAC406・SUS |
| 23 | Oリング | バイトン（P18） |
| 24 | Oリング | バイトン（P5） |
| 25 | Oリング | バイトン（P3×2） |
| 26 | ワッシャ | SUS |
| 27 | 割ピン | SUS |
| 28 | Oリング | バイトン（P6） |
| 29 | Oリング | バイトン（P3×2） |
| 30 | Oリング | バイトン（P5） |
| 31 | Oリング | バイトン（P9） |
| 32 | ロックナット | C3604・CAC406・SUS |
| 33 | ユニオンネジ | C3604・CAC406・SUS |
| 34 | パッキン | バルカ6,500 |
| 35 | ピトー管 | C3604・CAC406・SUS |
| 36 | 総圧孔 | - |
| 37 | 静圧孔 | - |
標準目盛
| 型式 | 適用配管 | 目盛範囲（リットル/min） |
|---|---|---|
| 標準目盛 | ||
| EF□-20A | 20A | 8～40 |
| EF□-25A | 25A | 15～75 |
| EF□-32A | 32A | 25～140 |
| EF□-40A | 40A | 35～180 |
| EF□-50A | 50A | 60～340 |
| EF□-65A | 65A | 100～540 |
| EF□-80A | 80A | 120～780 |
| EF□-100A | 100A | 250～1,300 |
| EF□-125A | 125A | 400～2,000 |
| EF□-150A | 150A | 400～2,800 |
| EF□-200A | 200A | 800～5,400 |
| EF□-250A | 250A | 1,500～7,500 |
- ※ 型式の□内は材質の型番（黄銅＝表示無し 青銅＝C SUS＝U）が表示されます。
絞り込み条件：1 項目の仕様が未選択です
接続口径
- 20A
- 25A
- 32A
- 40A
- 50A
- 65A
- 80A
- 100A
- 125A
- 150A
- 200A
- 250A
タイプ
- EF
出荷日
- すべて
- 5日以内
- 14日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
50,818円 ( 55,900円 ) | 5日目 |
50,818円 ( 55,900円 ) | 5日目 |
50,818円 ( 55,900円 ) | 5日目 |
56,464円 ( 62,110円 ) | 5日目 |
52,173円 ( 57,390円 ) | 14日目 |
57,970円 ( 63,767円 ) | 5日目 |
52,173円 ( 57,390円 ) | 5日目 |
52,173円 ( 57,390円 ) | 5日目 |
53,528円 ( 58,881円 ) | 5日目 |
53,528円 ( 58,881円 ) | 5日目 |
53,528円 ( 58,881円 ) | 5日目 |
53,528円 ( 58,881円 ) | 5日目 |
詳細情報
基本情報
冷水や温水等に対応した公共建築工事標準仕様適合瞬間流量計。
【特長】
・ピトー管式固定型瞬間流量計。
・アングル型、タテ型がある。
・止水コック付。
・必要直管部4×2D。
【用途】
・冷水/温水/冷温水/冷却水/ブライン等の流量測定に利用。
商品担当おすすめ
エウゼフロー
着脱型瞬間流量計 コーナーステーションノズル（流量検出器 止水コック付）
着脱型瞬間流量計、コーナーステーションノズル（タイプN2：止水コック付）です。止水コックを内蔵しているので、メーターの着脱時は安全です。
固定型瞬間流量計 EFメーター（固定型 止水コック付）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q耐熱温度は何℃？
A
100℃
