中央精機

Xステージボールウェイステージ（自動ステージ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 358,693円～567,052円

税込単価: 394,562円～623,757円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

【特長】・原点前センサおよびリミットセンサは位置の調整が可能です・ロータ位置検...

種類
Xステージ
主要素材
アルミ合金
移動ガイド
ボールウェイ
送り方式
ボールねじ
ステージ面(長さ) (mm)
200
ステージ面(幅) (mm)
200
表面処理
白色アルマイト梨地
耐荷重（範囲） (N)
100.1～
耐荷重 (N)
490
モーメント剛性ピッチ剛性 ("/N・cm)
0.02
モーメント剛性ヨー剛性 ("/N・cm)
0.02
モーメント剛性ロール剛性 ("/N・cm)
0.02
センサ
リミット+原点+近接原点
移動方向
X軸1方向
スケール
あり

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ALS-H220-C2P/C5P

ALS-H230-C2P/C5P

ALS-H250-C2P/C5P

ALS-220-C2A1/C5A1

ALS-230-C2A1/C5A1

ALS-250-C2A1/C5A1

ALS-220-C2B1

ALS-230-C2B1

製品仕様

外観図

ALS-H220-C2P

ALS-H230-C2P

ALS-H250-C2P

ALS-H220-C5P

ALS-H230-C5P

ALS-H250-C5P

ALS-220-C2A1

ALS-220-C5A1

ALS-230-C2A1

ALS-230-C5A1

ALS-250-C2A1

ALS-250-C5A1

ALS-220-C2B1

ALS-230-C2B1

仕様

■ALS-H220-C2P

移動方向：X軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：AR46BA
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm、ヨーイング30sec、ピッチング50sec
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：9kg
最高速度：60mm/s（30000pps時注1）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-H230-C2P

移動方向：X軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：AR46BA
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm、ヨーイング35sec、ピッチング60sec
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：10.5kg
最高速度：60mm/s（30000pps時注1）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-H250-C2P

移動方向：X軸1方向
移動量：±250mm
ステージ面：200mm×200mm
使用モータ：AR46BA
分解能：0.002mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.025mm、ヨーイング35sec、ピッチング70sec
位置決め精度：0.04mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：13kg
最高速度：60mm/s（30000pps時注1）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

注1 最高速度はステッピングモーターαSTEP用ドライバの速度フィルタ（時定数）の初期値によるものです。お客様にて速度フィルタを変更される場合には取扱説明書をお読みください。

■ALS-H220-C5P

移動方向：X軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：AR46BA
分解能：0.005mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm、ヨーイング30sec、ピッチング50sec
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：9kg
最高速度：100mm/s（20000pps時注1）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-H230-C5P

移動方向：X軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：AR46BA
分解能：0.005mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm、ヨーイング35sec、ピッチング60sec
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：10.5kg
最高速度：100mm/s（20000pps時注1）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-H250-C5P

移動方向：X軸1方向
移動量：±250mm
ステージ面：200mm×200mm
使用モータ：AR46BA
分解能：0.005mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.025mm、ヨーイング35sec、ピッチング70sec
位置決め精度：0.04mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：13kg
最高速度：100mm/s（20000pps時注1）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-220-C2A1

移動方向：X軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm、ヨーイング30sec、ピッチング50sec
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：9kg
最高速度：32mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-220-C5A1

移動方向：X軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm、ヨーイング30sec、ピッチング50sec
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：9kg
最高速度：60mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-230-C2A1

移動方向：X軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm、ヨーイング35sec、ピッチング60sec
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：10.5kg
最高速度：32mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-230-C5A1

移動方向：X軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm、ヨーイング35sec、ピッチング60sec
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：10.5kg
最高速度：60mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-250-C2A1

移動方向：X軸1方向
移動量：±250mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.025mm、ヨーイング35sec、ピッチング70sec
位置決め精度：0.04mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：13kg
最高速度：32mm/s（8000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-250-C5A1

移動方向：X軸1方向
移動量：±250mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2
分解能：0.01mm
送りねじ仕様：ボールねじ
送りねじリード：5mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.025mm、ヨーイング35sec、ピッチング70sec
位置決め精度：0.04mm
繰り返し精度：±0.002mm
ロストモーション：0.005mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：13kg
最高速度：60mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-220-C2B1

移動方向：X軸1方向
移動量：±100mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2 電磁ブレーキ付
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.01mm
位置決め精度：0.02mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：9kg
最高速度：24mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

■ALS-230-C2B1

移動方向：X軸1方向
移動量：±150mm
ステージ面：200mm×200mm
使用モータ：PKP545N18B2 電磁ブレーキ付
分解能：0.004mm
送りねじ仕様：ボールねじ
送りねじリード：2mm
移動ガイド：ボールウェイ
移動精度：真直度（水平・垂直）0.02mm
位置決め精度：0.03mm
繰り返し精度：±0.002mm
ロストモーション：0.002mm
モーメント剛性：ヨー剛性0.02sec/N・cm、ピッチ剛性0.02sec/N・cm、ロール剛性0.02sec/N・cm
耐荷重：490N（50kgf）
質量：10.5kg
最高速度：24mm/s（6000pps時）
主要材質/表面処理：アルミ合金/白アルマイト梨地
原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

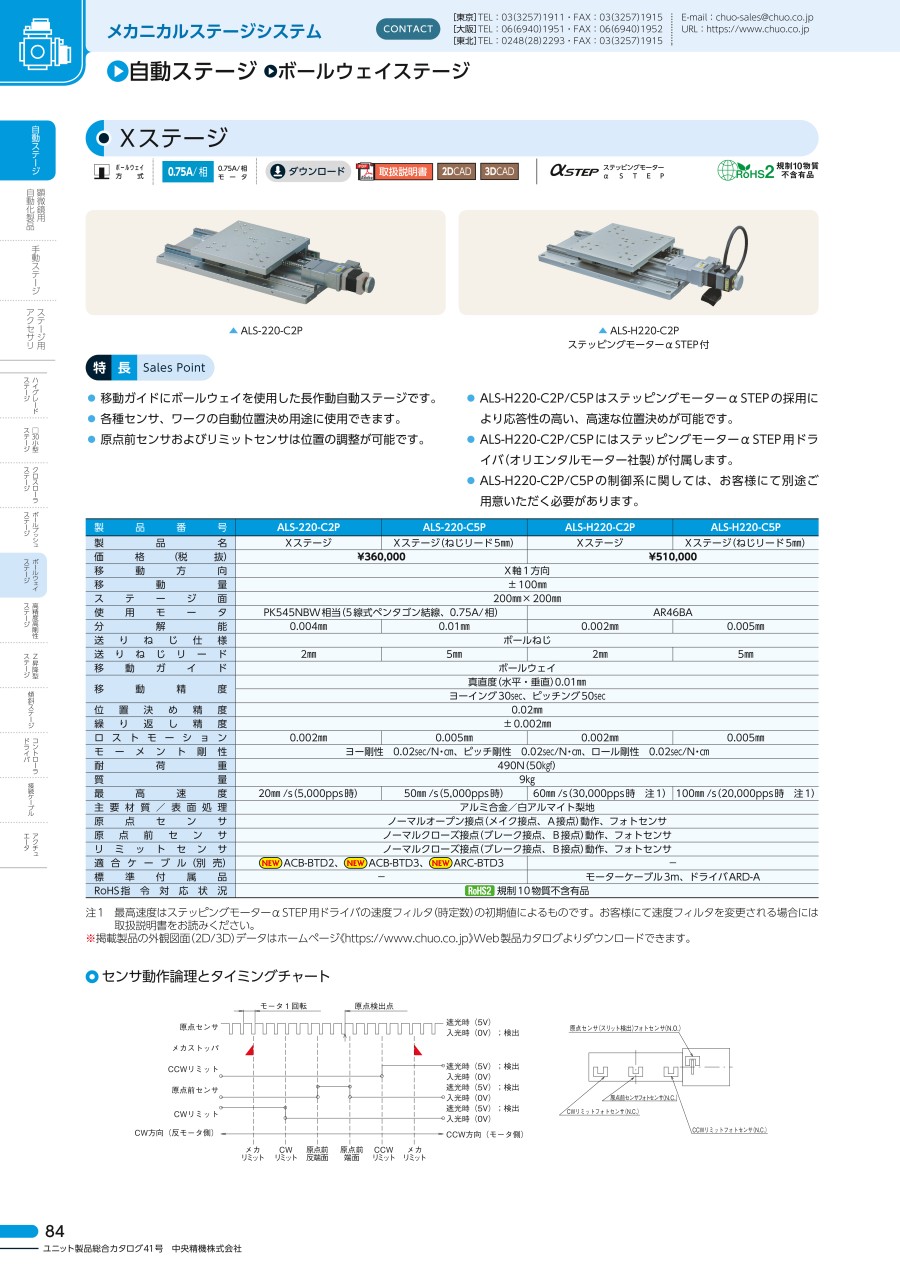

センサ動作論理とタイミングチャート
