LED斜光照明
- 通常単価(税別)
- 26,584円～28,727円
- 税込単価
- 29,242円～31,600円
通常出荷日：4日目
【特長】・TS-IL-（3）は対物レンズに取り付けて使用する斜光照明です・TS-IL-B3Aはサポータ...
詳細を確認- TS-IL-（3）はOB-5、OB-10用の照明具で作動距離の長い対物レンズには使用できません。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
仕様
- 照明タイプ：斜光照明
- 適合対物レンズ：OB-1、OB-2、OB-3
- 光源：白色LED
- 電源：専用電源TS-EP2A
- ケーブル長：1.8m
- 質量：0.1kg
注意・禁止事項
使用上の注意
- ※ 当商品にはフィルタセットを取り付けられなくなりました。
- ※ 専用電源はTS-EP2Aです。旧製品TS-EP2は使用できません。
詳細情報
基本情報
【特長】
・TS-IL-（3）は対物レンズに取り付けて使用する斜光照明です
・TS-IL-B3Aはサポータやスタンドに取りつけて使用する斜光照明です
・TS-IL-B3Aは白色LEDを使用していますので自然な色合いで観察できます
ご注意
- TS-IL-（3）はOB-5、OB-10用の照明具で作動距離の長い対物レンズには使用できません。

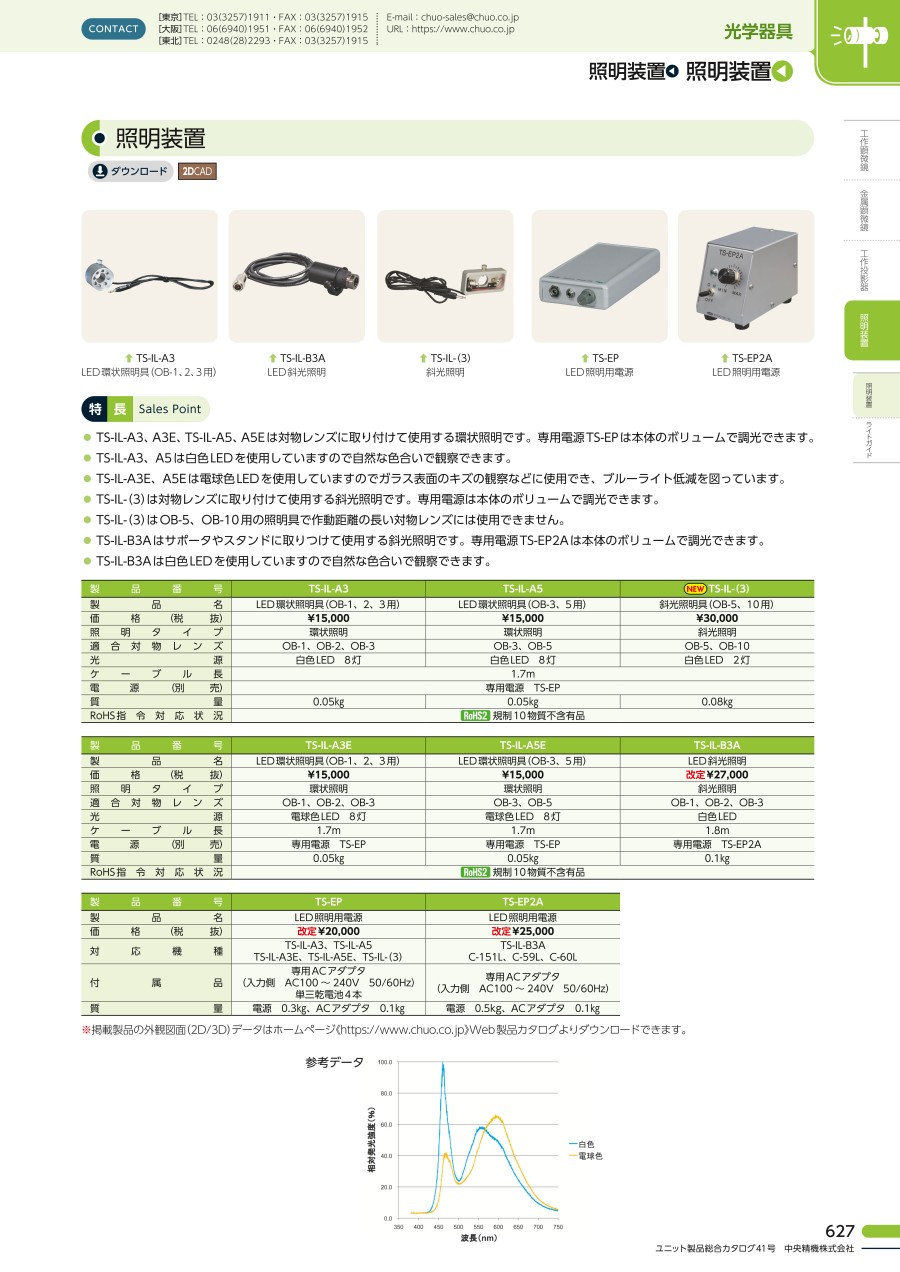

カタログ
商品担当おすすめ
LED斜光照明のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q使用方法は
A
工作顕微鏡「ツールスコープ」のサポータやスタンドに取り付けて使用します。工作顕微鏡「ツールスコープ」や対物レンズに直接取り付けはできません。
