SBC(エス・ビー・シー）

クロスローラシステム SCVRT（タップ取付タイプ）シリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 13,960円～43,534円特別価格

税込単価: 15,356円～47,887円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SBC(エス・ビー・シー）

通常出荷日：14 日目～

SBCクロスローラーシステムは、精密研削加工されたV溝転動面に精密ローラを交互...

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

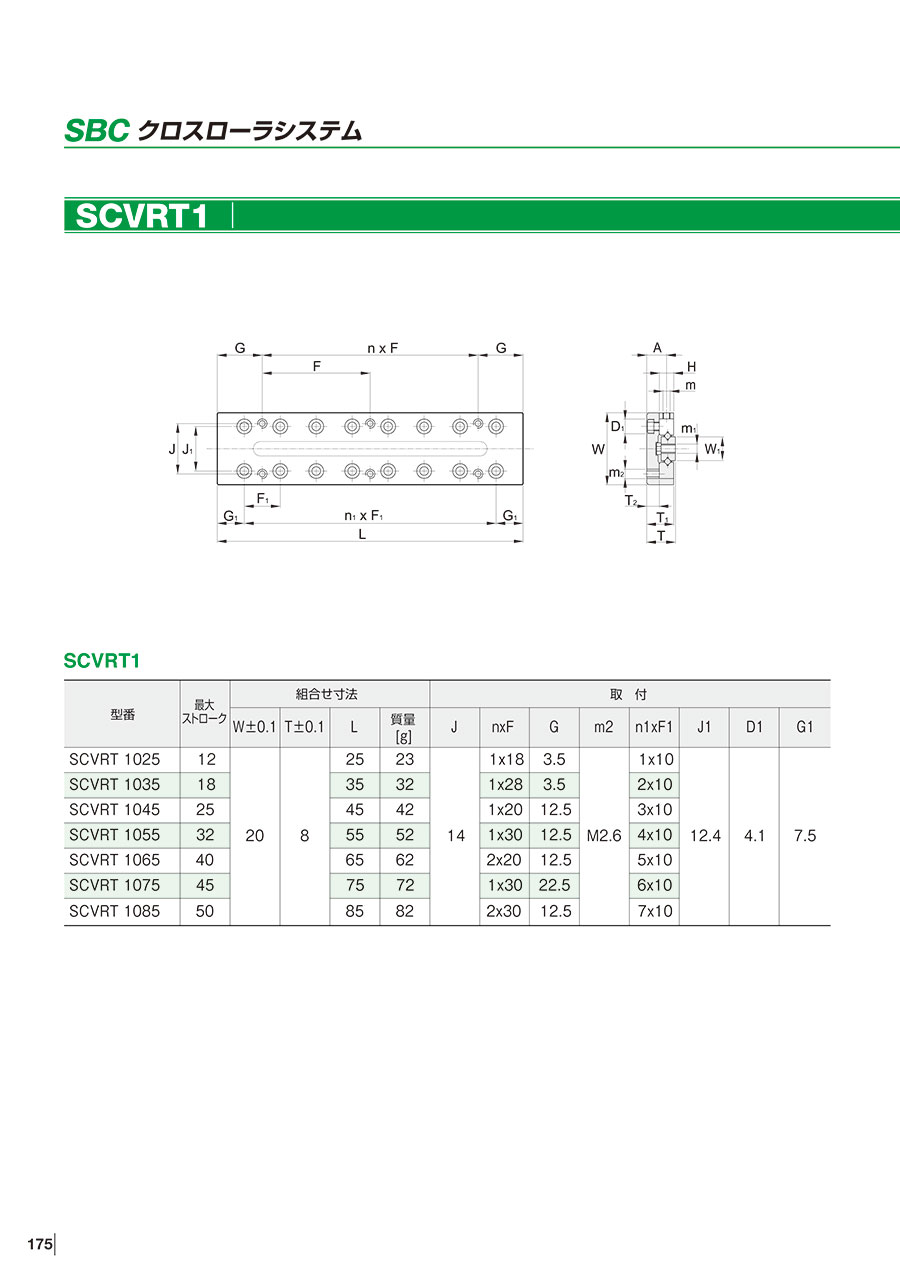

SCVRT1

SCVRT2

SCVRT3

規格表

SCVRT1

SCVRT2

SCVRT3

型番リスト

表示件数

型番

組合せ寸法W

(mm)

組合せ寸法T

(mm)

組合せ寸法L

(mm)

ローラー数Z

基本動定格荷重C

(kN)

基本静定格荷重Co

(kN)

最小発注数量

20	8	25	5	0.28	0.27	1個
20	8	35	7	0.38	0.41	1個
20	8	45	10	0.56	0.69	1個
20	8	55	12	0.65	0.82	1個
20	8	65	14	0.73	0.96	1個
20	8	75	18	0.87	1.27	1個
20	8	85	20	0.94	1.37	1個
30	12	35	5	0.51	0.51	1個
30	12	50	7	0.69	0.76	1個
30	12	65	9	0.85	0.98	1個
30	12	80	12	0.98	1.27	1個
30	12	95	14	1.18	1.57	1個
30	12	110	17	1.47	2.06	1個
30	12	125	19	1.57	2.25	1個
40	16	55	6	1.27	1.37	1個
40	16	80	10	2.16	2.84	1個
40	16	105	13	2.94	4.22	1個
40	16	130	17	3.63	5.69	1個
40	16	155	20	3.92	6.37	1個
40	16	180	24	4.02	6.57	1個
40	16	205	26	4.22	7.16	1個

通常単価(税別) (税込単価)	通常出荷日

14,986円 ( 16,485円 )	15日目
16,563円15,237円 ( 16,761円 )	15日目
19,244円17,704円 ( 19,474円 )	15日目
21,926円 ( 24,119円 )	15日目
25,003円22,502円 ( 24,752円 )	15日目
27,684円24,915円 ( 27,407円 )	15日目
29,813円 ( 32,794円 )	15日目
13,960円 ( 15,356円 )	15日目
16,247円 ( 17,872円 )	15日目
18,771円17,269円 ( 18,996円 )	15日目
21,216円19,518円 ( 21,470円 )	15日目
24,134円21,720円 ( 23,892円 )	15日目
27,996円25,196円 ( 27,716円 )	15日目
30,681円27,612円 ( 30,373円 )	15日目
16,247円 ( 17,872円 )	15日目
19,481円17,922円 ( 19,714円 )	15日目
22,241円20,016円 ( 22,018円 )	15日目
25,869円 ( 28,456円 )	15日目
30,129円27,116円 ( 29,828円 )	15日目
38,769円34,892円 ( 38,381円 )	15日目
43,534円39,180円 ( 43,098円 )	15日目

詳細情報

基本情報

基本情報

SBCクロスローラーシステムは、精密研削加工されたV溝転動面に精密ローラを交互に直交させたローラケージを組み合わせた直動案内システムです。光学装置、各種測定器、OA機器及び周辺機器など幅広く使われています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
