SBC(エス・ビー・シー）

クロスローラシステム SCVRUシリーズ

カタログ |

通常単価(税別): 14,276円～137,708円

税込単価: 15,704円～151,479円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SBC(エス・ビー・シー）

通常出荷日：15 日目

【特長】・SBCクロスローラーシステムは、精密研削加工されたV溝転動面に精密ロ...

未確定：候補が37型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

静的許容モーメント

精度

規格表

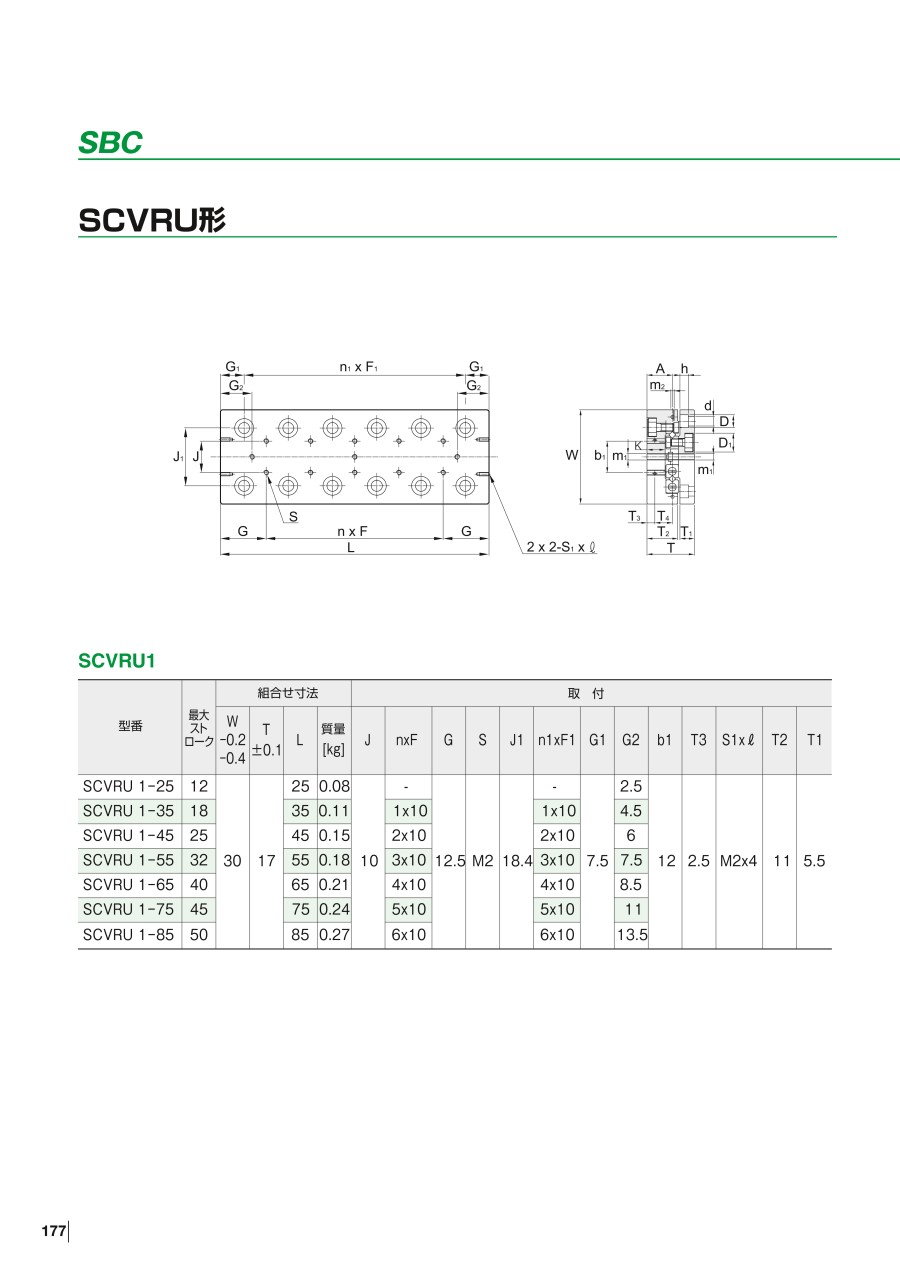

SCVRU1

SCVRU2

SCVRU3

SCVRU4

SCVRU6

SCVRU9

型番リスト

表示件数

型番

組合せ寸法W

(mm)

組合せ寸法T

(mm)

組合せ寸法L

(mm)

ローラー数Z

基本動定格荷重C

(kN)

基本静定格荷重Co

(kN)

最小発注数量

30	17	25	5	0.28	0.27	1個
30	17	35	7	0.38	0.41	1個
30	17	45	10	0.56	0.69	1個
30	17	55	12	0.65	0.82	1個
30	17	65	14	0.73	0.96	1個
30	17	75	18	0.87	1.27	1個
30	17	85	20	0.94	1.37	1個
40	21	35	5	0.51	0.51	1個
40	21	50	7	0.69	0.76	1個
40	21	65	9	0.85	0.98	1個
40	21	80	12	1.18	1.57	1個
40	21	95	14	1.27	1.76	1個
40	21	110	17	1.47	2.06	1個
40	21	125	19	1.57	2.25	1個
60	28	55	6	1.27	1.67	1個
60	28	80	10	1.47	2.75	1個
60	28	130	17	2.35	4.41	1個
60	28	155	20	2.94	5.49	1個
60	28	180	24	3.53	6.57	1個
60	28	205	26	4.02	7.16	1個
80	35	85	7	3.53	4.8	1個
80	35	125	11	5.2	8.04	1個
80	35	165	14	6.77	11.3	1個
80	35	205	18	8.14	14.5	1個
80	35	245	22	9.42	17.7	1個
80	35	285	26	10.7	20.9	1個
100	45	110	9	7.45	10.6	1個
100	45	160	9	9.31	14.1	1個
100	45	260	16	15.6	28.2	1個
100	45	310	19	17.1	31.8	1個
100	45	360	22	19.8	38.8	1個
100	45	410	26	22.5	45.9	1個
145	60	210	9	20.9	34.9	1個
145	60	310	14	31.9	61.1	1個
145	60	410	15	31.9	61.1	1個
145	60	510	19	38.4	78.5	1個
145	60	610	22	44.7	96	1個

通常単価(税別) (税込単価)	通常出荷日

18,456円 ( 20,302円 )	9日目
17,888円 ( 19,677円 )	9日目
20,798円 ( 22,878円 )	9日目
23,709円 ( 26,080円 )	9日目
29,497円 ( 32,447円 )	15日目
29,458円 ( 32,404円 )	9日目
35,256円 ( 38,782円 )	9日目
14,276円 ( 15,704円 )	9日目
17,194円 ( 18,913円 )	10日目
19,481円 ( 21,429円 )	9日目
22,084円 ( 24,292円 )	9日目
24,766円 ( 27,243円 )	9日目
29,026円 ( 31,929円 )	9日目
28,551円 ( 31,406円 )	9日目
16,800円 ( 18,480円 )	9日目
20,191円 ( 22,210円 )	9日目
28,551円 ( 31,406円 )	9日目
33,206円 ( 36,527円 )	9日目
35,972円 ( 39,569円 )	9日目
40,472円 ( 44,519円 )	9日目
28,079円 ( 30,887円 )	9日目
29,103円 ( 32,013円 )	9日目
38,253円 ( 42,078円 )	9日目
38,615円 ( 42,477円 )	9日目
49,610円 ( 54,571円 )	9日目
50,683円 ( 55,751円 )	9日目
25,547円 ( 28,102円 )	9日目
32,928円 ( 36,221円 )	9日目
49,719円 ( 54,691円 )	9日目
59,896円 ( 65,886円 )	9日目
75,993円 ( 83,592円 )	9日目
86,343円 ( 94,977円 )	9日目
42,012円 ( 46,213円 )	9日目
66,234円 ( 72,857円 )	9日目
77,229円 ( 84,952円 )	9日目
106,167円 ( 116,784円 )	9日目
137,708円 ( 151,479円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・SBCクロスローラーシステムは、精密研削加工されたV溝転動面に精密ローラを交互に直交させたローラケージを組み合わせた直動案内システムです
・光学装置、各種測定器、OA機器及び周辺機器など幅広く使われています
・超精密ローラを交互に直交させたローラケージ2本と精密研削加工された専用のV溝レール4本を組み合わせた構造です
・2列平行に取付けますので、あらゆる方向の荷重、モーメントを受けることができます
・予圧を与えますので隙間なく、またボールに比べて転動体は線接触ですので高剛性が得られます
・各々のローラがケージで保持され、かつケージに成形されたローラポケットとローラは面接触していますので潤滑油の保持に優れています
・摩耗の少ない滑らかな直線運動が得られます

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
