SBC(エス・ビー・シー）

クロスローラ SCVRシリーズ

Name: クロスローラ SCVRシリーズ
Brand: SBC(エス・ビー・シー）
SKU: 221005476108
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 6,297円～101,714円特別価格

税込単価: 6,927円～111,885円特別価格

【特長】・SBCクロスローラーシステムは、精密研削加工されたV溝転動面に精密ロ...

詳細情報を確認する

精度
上級

未確定：候補が62型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

SCVR1

SCVR2

SCVR3

SCVR4

SCVR6

SCVR9

型番リスト

表示件数

型番

組合せ寸法A

(mm)

組合せ寸法W

(mm)

組合せ寸法Lo

(mm)

ローラーケージ寸法R

(mm)

ローラー数

ローラ1本あたりの基本定格荷重Cz

(kN)

ローラ1本あたりの基本定格荷重Ｃoz

(kN)

最小発注数量

8.5	4	20	14	5	0.098	0.069	1個
8.5	4	30	19	7	0.098	0.069	1個
8.5	4	40	26.5	10	0.098	0.069	1個
8.5	4	50	34	13	0.098	0.069	1個
8.5	4	60	41.5	16	0.098	0.069	1個
8.5	4	70	49	19	0.098	0.069	1個
8.5	4	80	54	21	0.098	0.069	1個
12	6	30	21	5	0.176	0.127	1個
12	6	45	33	8	0.176	0.127	1個
12	6	60	45	11	0.176	0.127	1個
12	6	75	53	13	0.176	0.127	1個
12	6	90	65	16	0.176	0.127	1個
12	6	105	73	18	0.176	0.127	1個
12	6	120	85	21	0.176	0.127	1個
12	6	135	93	23	0.176	0.127	1個
12	6	150	105	26	0.176	0.127	1個
12	6	165	117	29	0.176	0.127	1個
12	6	180	129	32	0.176	0.127	1個
18	8	50	36	7	0.363	0.275	1個
18	8	75	51	10	0.363	0.275	1個
18	8	100	71	14	0.363	0.275	1個
18	8	125	86	17	0.363	0.275	1個
18	8	150	106	21	0.363	0.275	1個
18	8	175	121	24	0.363	0.275	1個
18	8	200	141	28	0.363	0.275	1個
18	8	225	156	31	0.363	0.275	1個
18	8	250	176	35	0.363	0.275	1個
18	8	275	191	38	0.363	0.275	1個
18	8	300	211	42	0.363	0.275	1個
22	11	80	51	7	0.764	0.637	1個
22	11	120	79	11	0.764	0.637	1個
22	11	160	107	15	0.764	0.637	1個
22	11	200	135	19	0.764	0.637	1個
22	11	240	163	23	0.764	0.637	1個
22	11	280	191	27	0.764	0.637	1個
22	11	320	219	31	0.764	0.637	1個
22	11	360	247	35	0.764	0.637	1個
22	11	400	275	39	0.764	0.637	1個
22	11	400	303	43	0.764	0.637	1個
22	11	480	331	47	0.764	0.637	1個
30	15	100	72	7	1.91	1.76	1個
30	15	150	102	10	1.91	1.76	1個
30	15	200	132	13	1.91	1.76	1個
30	15	250	172	17	1.91	1.76	1個
30	15	300	202	20	1.91	1.76	1個
30	15	350	242	24	1.91	1.76	1個
30	15	400	272	27	1.91	1.76	1個
30	15	450	312	31	1.91	1.76	1個
30	15	500	342	34	1.91	1.76	1個
30	15	550	382	38	1.91	1.76	1個
30	15	600	412	41	1.91	1.76	1個
40	20	1000	701	50	4.31	4.36	1個
40	20	1100	771	55	4.31	4.36	1個
40	20	1200	841	60	4.31	4.36	1個
40	20	200	141	10	4.31	4.36	1個
40	20	300	211	15	4.31	4.36	1個
40	20	400	281	20	4.31	4.36	1個
40	20	500	351	25	4.31	4.36	1個
40	20	600	421	30	4.31	4.36	1個
40	20	700	491	35	4.31	4.36	1個

通常単価(税別) (税込単価)	通常出荷日

7,700円 ( 8,470円 )	15日目
8,457円 ( 9,303円 )	9日目
9,314円 ( 10,245円 )	9日目
10,157円 ( 11,173円 )	9日目
11,000円 ( 12,100円 )	9日目
11,843円 ( 13,027円 )	9日目
12,686円 ( 13,955円 )	9日目
6,956円 ( 7,652円 )	9日目
7,991円 ( 8,790円 )	9日目
9,023円 ( 9,925円 )	9日目
10,057円 ( 11,063円 )	9日目
11,093円 ( 12,202円 )	9日目
12,219円 ( 13,441円 )	9日目
13,253円 ( 14,578円 )	9日目
15,509円 ( 17,060円 )	9日目
17,859円 ( 19,645円 )	9日目
20,396円18,764円 ( 20,640円 )	9日目
23,121円 ( 25,433円 )	9日目
6,297円 ( 6,927円 )	9日目
7,801円 ( 8,581円 )	9日目
9,493円 ( 10,442円 )	9日目
11,373円 ( 12,510円 )	9日目
13,253円 ( 14,578円 )	9日目
15,320円 ( 16,852円 )	9日目
17,011円 ( 18,712円 )	9日目
19,833円18,246円 ( 20,071円 )	9日目
22,651円 ( 24,916円 )	9日目
25,377円 ( 27,915円 )	9日目
28,197円 ( 31,017円 )	15日目
9,963円 ( 10,959円 )	9日目
12,501円 ( 13,751円 )	9日目
15,039円 ( 16,543円 )	9日目
17,576円16,169円 ( 17,786円 )	9日目
20,209円18,592円 ( 20,451円 )	9日目
22,933円20,639円 ( 22,703円 )	9日目
25,564円 ( 28,120円 )	9日目
30,829円 ( 33,912円 )	9日目
36,186円32,567円 ( 35,824円 )	9日目
41,731円37,557円 ( 41,313円 )	9日目
48,686円43,817円 ( 48,199円 )	9日目
12,031円 ( 13,234円 )	19日目
15,320円 ( 16,852円 )	9日目
18,421円 ( 20,263円 )	9日目
21,524円19,802円 ( 21,782円 )	9日目
25,001円 ( 27,501円 )	9日目
27,820円25,038円 ( 27,542円 )	9日目
31,299円28,169円 ( 30,986円 )	9日目
37,596円33,836円 ( 37,220円 )	9日目
43,799円 ( 48,179円 )	17日目
52,821円47,538円 ( 52,292円 )	9日目
61,939円55,745円 ( 61,320円 )	9日目
93,236円83,912円 ( 92,303円 )	9日目
93,234円83,910円 ( 92,301円 )	9日目
101,714円 ( 111,885円 )	9日目
19,456円 ( 21,402円 )	9日目
27,821円 ( 30,603円 )	9日目
35,810円32,229円 ( 35,452円 )	9日目
44,174円39,756円 ( 43,732円 )	9日目
52,540円47,286円 ( 52,015円 )	9日目
60,904円54,813円 ( 60,294円 )	9日目

基本情報

基本情報

【特長】
・SBCクロスローラーシステムは、精密研削加工されたV溝転動面に精密ローラを交互に直交させたローラケージを組み合わせた直動案内システムです。
・光学装置、各種測定器、OA機器及び周辺機器など幅広く使われています。
・超精密ローラを交互に直交させたローラケージ2本と精密研削加工された専用のV溝レール4本を組み合わせた構造です。
・2列平行に取付けますので、あらゆる方向の荷重、モーメントを受けることができます。
・かつ予圧を与えますので隙間なく、またボールに比べて転動体は線接触ですので高剛性が得られます。
・各々のローラがケージで保持され、かつケージに成形されたローラポケットとローラは面接触していますので潤滑油の保持に優れています。
・摩耗の少ない滑らかな直線運動が得られます。

カタログ

商品TOP

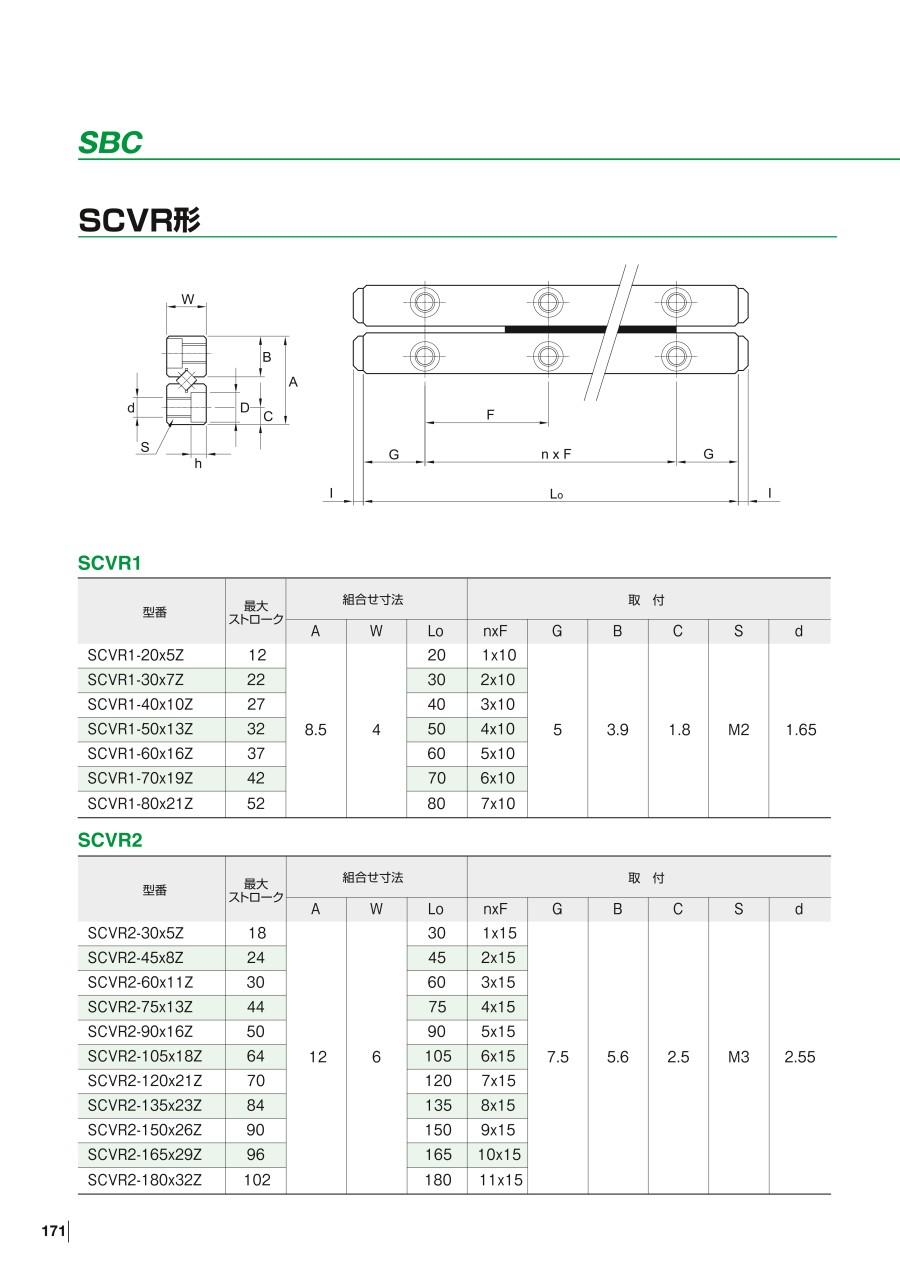

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
