転造ボールねじ MVシリーズ（ねじ軸表面処理なし）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

森本精密シャフト

通常出荷日：3 日目～

【特長】・ボールねじは、一般的なすべりねじと比べると、きわめて高い伝導効率を有...

商品分類
転造ボールねじ
セット品/単品
セット品
精度等級
C10
フランジ形状
丸形2面取り
軸端種類
標準軸端加工品
ナット形状
標準
ナット構造
シングル
循環方式
チューブ式
右ねじ/左ねじ
右ねじ
使用条件
標準
予圧
無予圧

ご注意

CADデータはすべて標準品（軸端追加工なし）にてご提供しております。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

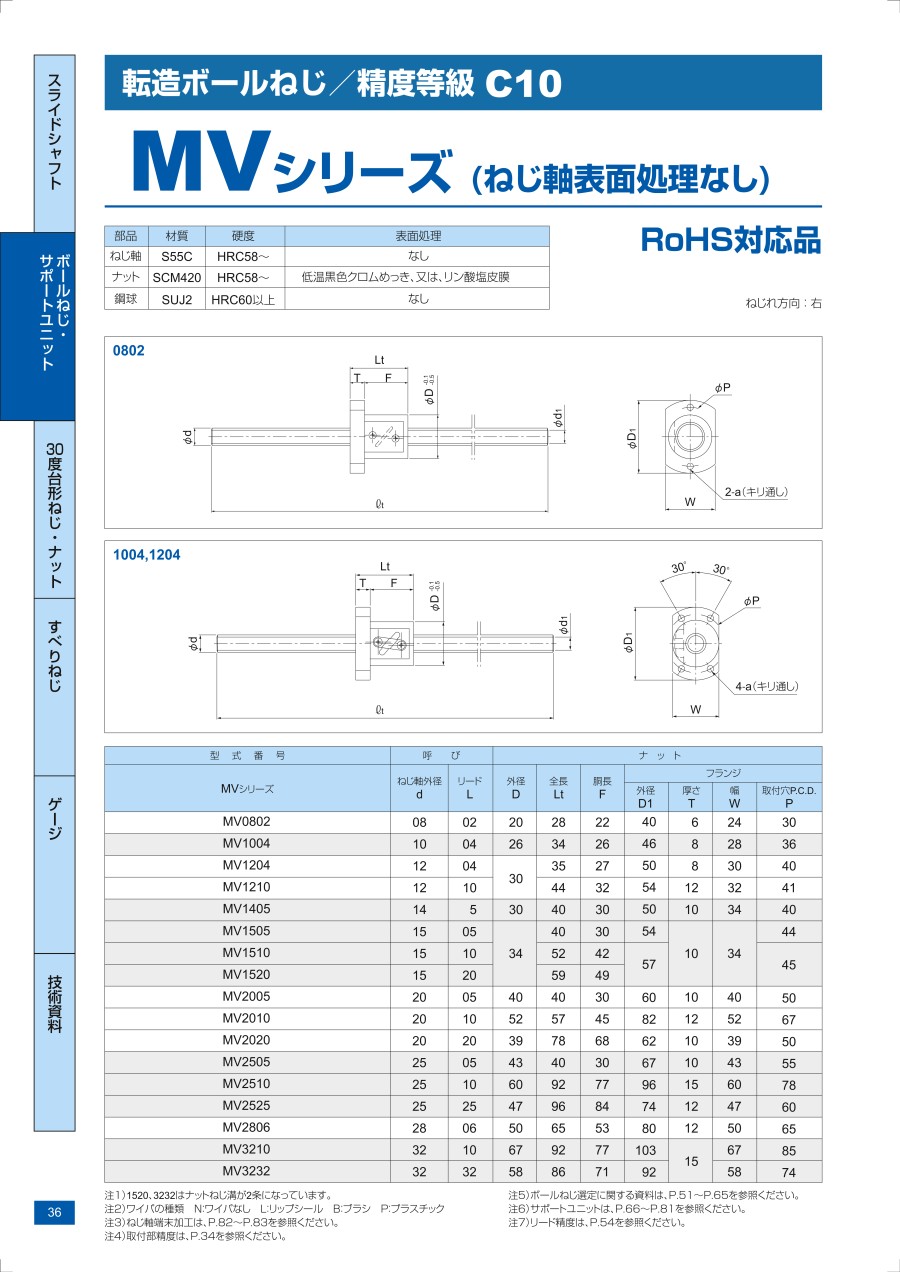

外形図

製品仕様

・RoHS対応品（MVシリーズ）

型番		材質	熱処理	表面硬度	表面処理
MV	軸	S55C	高周波焼入	軸 HRC56～ナット HRC58～	-
MV	ナット	SCM420	浸炭焼入		リン酸塩皮膜
MY	軸	S55C	高周波焼入		リン酸塩皮膜
MY	ナット	SCM420	浸炭焼入		リン酸塩皮膜

※潤滑剤：アルバニアグリースS2（昭和シェル石油）

規格表

型番	呼び		ねじ軸		ナット
	外径 d	リード L	全長	谷径 d1t	外径 D	全長 Lt	胴長 F	フランジ					ワイパ
	外径 d	リード L	全長	谷径 d1t	外径 D	全長 Lt	胴長 F	外径 D1	厚さ T	取付穴 P.C.D P	取付ボルト M	幅 W	ワイパ
MV・MY0802	8	2	400	（6.6）	20	28	22	40	6	30	M4	24	N
MV・MY1004	10	4	600	（7.8）	26	34	26	46	8	36	M4	28	N
MV・MY1204	12	4	800	（10.0）	30	35	27	50	8	40	M4	30	N
MV・MY1210	12	10	800	（9.6）	30	44	32	54	12	41	M5	32	L
MV・MY1405	14	5	1,000	（11.2）	30	40	30	50	10	40	M4	34	P

※1.ワイパの種類 N ：ワイパなし

型番	呼び		ねじ軸		ナット
	ねじ軸外径 d	リード L	全長 t	谷径 d1	外径 D	全長 Lt	胴長 F	フランジ						ワイパ
	ねじ軸外径 d	リード L	全長 t	谷径 d1	外径 D	全長 Lt	胴長 F	外径 D1	厚さ T	幅 W	取付穴P.C.D P	取付ボルト M	給油穴 E	ワイパ
MV・MY1505	15	5	1,200	（12.5）	34	40	30	54	10	34	44	M4	5	L
MV・MY1510		10				52	42	57	10	34	45	M5	5
MV・MY1520		20				59	49	57	10	34	45	M5	5
MV・MY2005	20	5	2,000	（17.5）	40	40	30	60	10	40	50	M4	5	L
MV・MY2010		10		（16.3）	52	57	45	82	12	52	67	M6	5
MV・MY2020		20		（17.5）	39	78	68	62	10	39	50	M5	5
MV・MY2505	25	5	2,500	（21.8）	43	40	30	67	10	43	55	M5	5	L
MV・MY2510		10		（20.3）	60	92	77	96	15	60	78	M8	5
MV・MY2525		25		（21.5）	47	96	84	74	12	47	60	M6	6
MV・MY2806	28	6	2,500	（25.6）	50	65	53	80	12	50	65	M6	6	B
MV・MY3210	32	10	3,000	（27.2）	67	92	77	103	15	67	85	M8	5	B
MV・MY3232	32	32	3,000	（27.8）	58	86	71	92	15	58	74	M8	7.5	B

注）
1.ワイパ不要の場合はC形止め輪を外し、ワイパを取外してください。
2. MV・MY 1520, MV・MY 3232はナットねじ溝が2条になっています。
3.ワイパの種類 L：リップシール B ：ブラシ

型番	ポール径 Db	循環数巻×列	基本動定格荷重 C （daN）	基本静定格荷重 C0 （daN）	軸方向すきま


MV・MY0802	1.5875	3.5×1	180	320	0.05以下
MV・MY1004	2.3812	2.5×1	230	480	0.05以下
MV・MY1204	2.3812	2.5×1	260	580	0.05以下
MV・MY1210	3.175	1.5×1	285	495	0.10以下
MV・MY1405	3.175	2.5×1	440	730	0.10以下
MV・MY1505	3.175	2.5×1	510	1,050	0.10以下
MV・MY1510	3.175	2.5×1	510	1,050	0.10以下
MV・MY1520	3.175	1.5×2	580	1,330	0.10以下
MV・MY2005	3.175	2.5×1	620	1,470	0.10以下
MV・MY2010	4.7625	2.5×1	1,060	2,270	0.15以下
MV・MY2020	3.175	2.5×1	620	1,470	0.10以下
MV・MY2505	3.175	2.5×1	660	1,870	0.10以下
MV・MY2510	6.350	2.5×2	2,750	7,630	0.20以下
MV・MY2525	3.9688	2.5×1	930	2,270	0.12以下
MV・MY2806	3.175	2.5×2	1,210	4,230	0.10以下
MV・MY3210	6.350	2.5×2	3,280	8,670	0.20以下
MV・MY3232	4.7625	1.5×2	1,460	3,890	0.15以下

（参考）1daN ＝10N ≒1.02kgf 1kgf≒9.8N

C10転造ボールねじ取付部精度

種類		（1）（2）	（3）	（4）（5）	精度等級
型番	ねじ軸外径	振れ公差（最大）	振れ公差（振大）	直角度公差（最大）	精度等級
MV-MY	8	0.040	0.040	0.010	C10
	10	0.040	0.040	0.010
	12	0.040	0.040	0.010
	14	0.040	0.040	0.010
	15	0.040	0.040	0.010
	20	0.040	0.040	0.010
	25	0.060	0.060	0.010
	28	0.060	0.060	0.010
	32	0.060	0.060	0.010

種類		（6）振れ公差（最大）											精度等級
型番	ねじ軸外径	ねじ軸全長
型番	ねじ軸外径	～125	126～200	201～315	316～400	401～500	501～630	631～800	801～1000	1001～1250	1251～1600	1601～2000
MV・MY・MB	8	0.100	0.140	0.210	0.270	-	-	-	-	-	-	-	C10
	10	-	0.120	0.160	0.210	0.270	0.350	-	-	-	-	-
	12	-	0.120	0.160	0.210	0.270	0.350	0.460	-	-	-	-
	14	-	0.110	0.130	0.160	0.200	0.250	0.320	0.420	-	-	-
	15	-	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	0.730	-
	20	-	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	0.730	1.000
	25	-	-	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690
	28	-	-	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690
	32	-	-	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690

潤滑剤：アルバニアグリスS2（昭和シェル石油）

追加工

使用例

商品特長詳細

ねじ軸は、高精度な転造によってねじ成形され、焼入れ後に表面仕上げを施しています。
MYシリーズについては、ねじ軸にリン酸塩被膜処理を施しています。
ナットは、焼入れ後にねじ溝を磨き仕上げしており、ねじ軸との組み合わせによって、滑らかな動きが得られます。
サポートユニットと組み合わせる、標準加工を軸端に施して「短納期・低価格」にてご提供します。

型番リスト

表示件数

型番

ねじ軸外径

(mm)

リード

(mm)

循環数

(列×巻)

ねじ軸全長

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

軸方向隙間

RoHS?

最小発注数量

8	2	1×3.5	100 ～ 400	1800	3200	0.05以下	10	1個
10	4	1×2.5	150 ～ 600	2300	4800	0.05以下	10	1個
12	4	1×2.5	150 ～ 800	2600	5800	0.05以下	10	1個
12	10	1×1.5	150 ～ 800	2850	4950	0.10以下	10	1個
14	5	1×2.5	150 ～ 800	4400	7300	0.10以下	10	1個
15	5	1×2.5	150 ～ 1200	5100	10500	0.10以下	10	1個
15	10	1×2.5	200 ～ 1200	5100	10500	0.10以下	10	1個
15	20	2×1.5	200 ～ 1200	5800	13300	0.10以下	10	1個
20	5	1×2.5	200 ～ 2000	6200	14700	0.10以下	10	1個
20	10	1×2.5	250 ～ 2000	10600	22700	[0.2以下] 0.15以下	10	1個
20	20	1×2.5	250 ～ 2000	6200	14700	0.10以下	10	1個
