リニアレールシステム SBI-FVシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目～40日目
【特長】・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです...
詳細を確認- レール幅15mmの場合、「重予圧」はご指定できません。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
未確定：候補が192型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

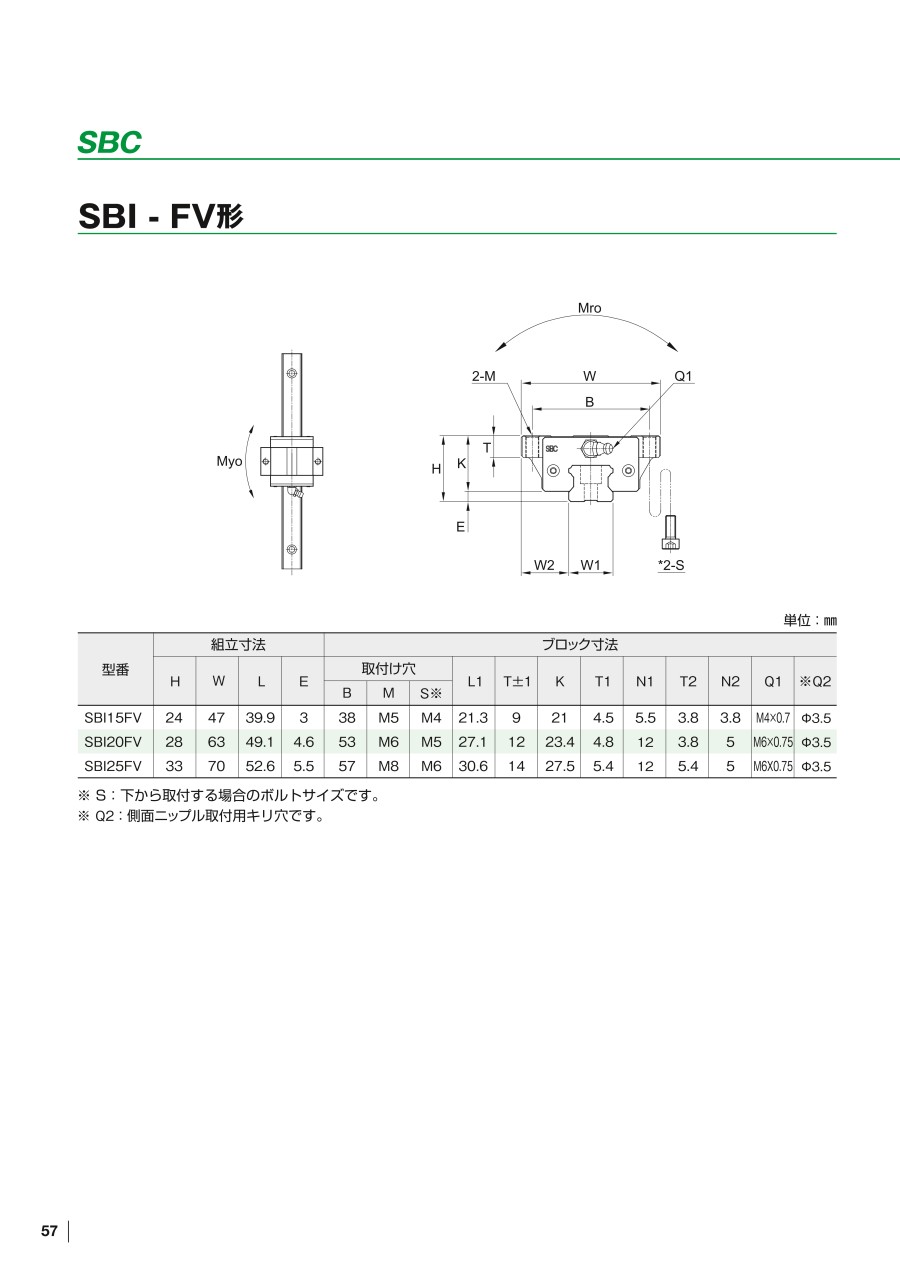

外形図
ブロック
* S：下から取付する場合のボルトサイズ
レール
※Q2：側面ニップル取付用キリ穴
規格表
単位：mm
| 型番 | 組立寸法 | ブロック寸法 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 取付穴 | L1 | T±1 | K | T1 | N1 | T2 | N2 | Q1 | Q2* | |||||||
| H | W | L | E | B | M | S* | ||||||||||
| SBI15FV | 24 | 47 | 39.9 | 3 | 38 | M5 | M4 | 21.3 | 9 | 21 | 4.5 | 5.5 | 3.8 | 3.8 | M4×0.7 | φ3.5 |
| SBI20FV | 28 | 63 | 49.1 | 4.6 | 53 | M6 | M5 | 27.1 | 12 | 23.4 | 4.8 | 12 | 3.8 | 5 | M6×0.75 | φ3.5 |
| SBI25FV | 33 | 70 | 52.6 | 5.5 | 57 | M8 | M6 | 30.6 | 14 | 27.5 | 5.4 | 12 | 5.4 | 5 | M6×0.75 | φ3.5 |
| 型番 | レール寸法 | 基本定格荷重 | 静的許容モーメント ［KN・m］ | 質量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | H1 | F | ボルト取付穴 | G | 最大長さ L0 | 動定格 | 静定格 | ブッロク [kg] | レール ［Kg/m］ | ||||||
| d | D | h | C（KN） | Co（KN） | Mro | Mpo | Myo | |||||||||
| SBI15FV | 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3000 | 5.8 | 12.8 | 0.04 | 0.03 | 0.03 | 0.1 | 1.3 |
| SBI20FV | 20 | 21.5 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 9.4 | 20.2 | 0.12 | 0.10 | 0.10 | 0.24 | 2.2 |
| SBI25FV | 23 | 23.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 12.4 | 26.1 | 0.19 | 0.17 | 0.17 | 0.37 | 3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
詳細情報
基本情報
【特長】
・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです。
・リターンピース、プレート部及びチューブが一体化されボールを整列に循環させます。
・ブロックの上下部にステンレス材の保持プレートが組込まれているため、レールを抜いてもボールが脱落しません。
※複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）
必要軸数2（-II）⇒ご注文数は「2、4、6…」
でご注文ください。
ご注意
- レール幅15mmの場合、「重予圧」はご指定できません。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
