リニアレールシステム SBI-CL/CLLシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を...
詳細情報を確認する未確定：候補が256型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

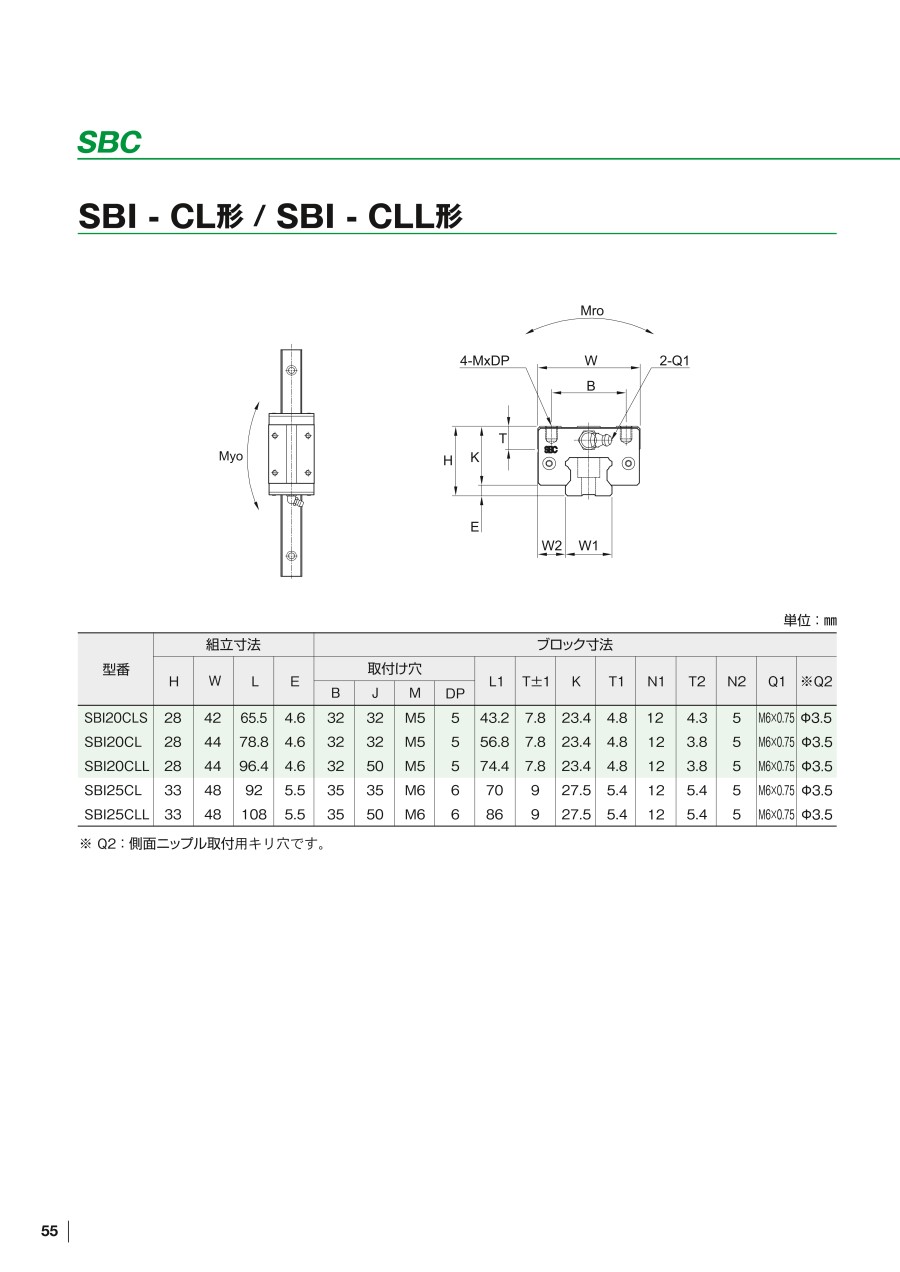

外形図
ブロック
レール
※Q2：側面ニップル取付用キリ穴
規格表
単位：mm
| 型番 | 組立寸法 | ブロック寸法 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 取付穴 | L1 | T±1 | K | T1 | N1 | T2 | N2 | Q1 | ※Q2 | ||||||||
| H | W | L | E | B | J | M | DP | ||||||||||
| SBI20CSL | 28 | 42 | 65.5 | 4.6 | 32 | 32 | M5 | 5 | 43.2 | 7.8 | 23.4 | 4.8 | 12 | 4.3 | 5 | M6×0.75 | φ3.5 |
| SBI20CL | 28 | 44 | 78.8 | 4.6 | 32 | 32 | M5 | 5 | 56.8 | 7.8 | 23.4 | 4.8 | 12 | 3.8 | 5 | M6×0.75 | φ3.5 |
| SBI20CLL | 28 | 44 | 96.4 | 4.6 | 32 | 50 | M5 | 5 | 74.4 | 7.8 | 23.4 | 4.8 | 12 | 3.8 | 5 | M6×0.75 | φ3.5 |
| SBI25CL | 33 | 48 | 92 | 5.5 | 35 | 35 | M6 | 6 | 70 | 9 | 27.5 | 5.4 | 12 | 5.4 | 5 | M6×0.75 | φ3.5 |
| SBI25CLL | 33 | 48 | 108 | 5.5 | 35 | 50 | M6 | 6 | 86 | 9 | 27.5 | 5.4 | 12 | 5.4 | 5 | M6×0.75 | φ3.5 |
| 型番 | レール寸法 | 基本定格荷重 | 静的許容モーメント ［KN・m］ | 質量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | H1 | F | ボルト取付穴 | G | 最大長さ L0 | 動定格 | 静定格 | ブッロク ［kg］ | レール ［Kg/m］ | ||||||
| d | D | h | C（KN） | Co（KN） | Mro | Mpo | Myo | |||||||||
| SBI20CSL | 20 | 11 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 19.1 | 27.0 | 0.27 | 0.15 | 0.15 | 0.23 | 2.2 |
| SBI20CL | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 | 0.32 | 2.2 |
| SBI20CLL | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 27.9 | 50 | 0.47 | 0.56 | 0.56 | 0.41 | 2.2 |
| SBI25CL | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 31.5 | 52.1 | 0.56 | 0.56 | 0.56 | 0.49 | 3 |
| SBI25CLL | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 36.7 | 64.4 | 0.69 | 0.84 | 0.84 | 0.57 | 3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
詳細情報
基本情報
【特長】
・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです。
・リターンピース、プレート部及びチューブが一体化されボールを整列に循環させます。
・ブロックの上下部にステンレス材の保持プレートが組込まれているため、レールを抜いてもボールが脱落しません。
※複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）
必要軸数2（-II）⇒ご注文数は「2、4、6…」
でご注文ください。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
