SBC(エス・ビー・シー）

リニアレールシステム SBI-HL/HLLシリーズ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：5日目～40日目

【特長】・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
レール幅15mmの場合、「重予圧」はご指定できません。
G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2、4、6…」でご注文ください。

よく一緒に見られています

SBC(エス・ビー・シー）

通常出荷日：5 日目～

よく一緒に見られています

SBC(エス・ビー・シー）

通常出荷日：5 日目～

未確定：候補が608型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

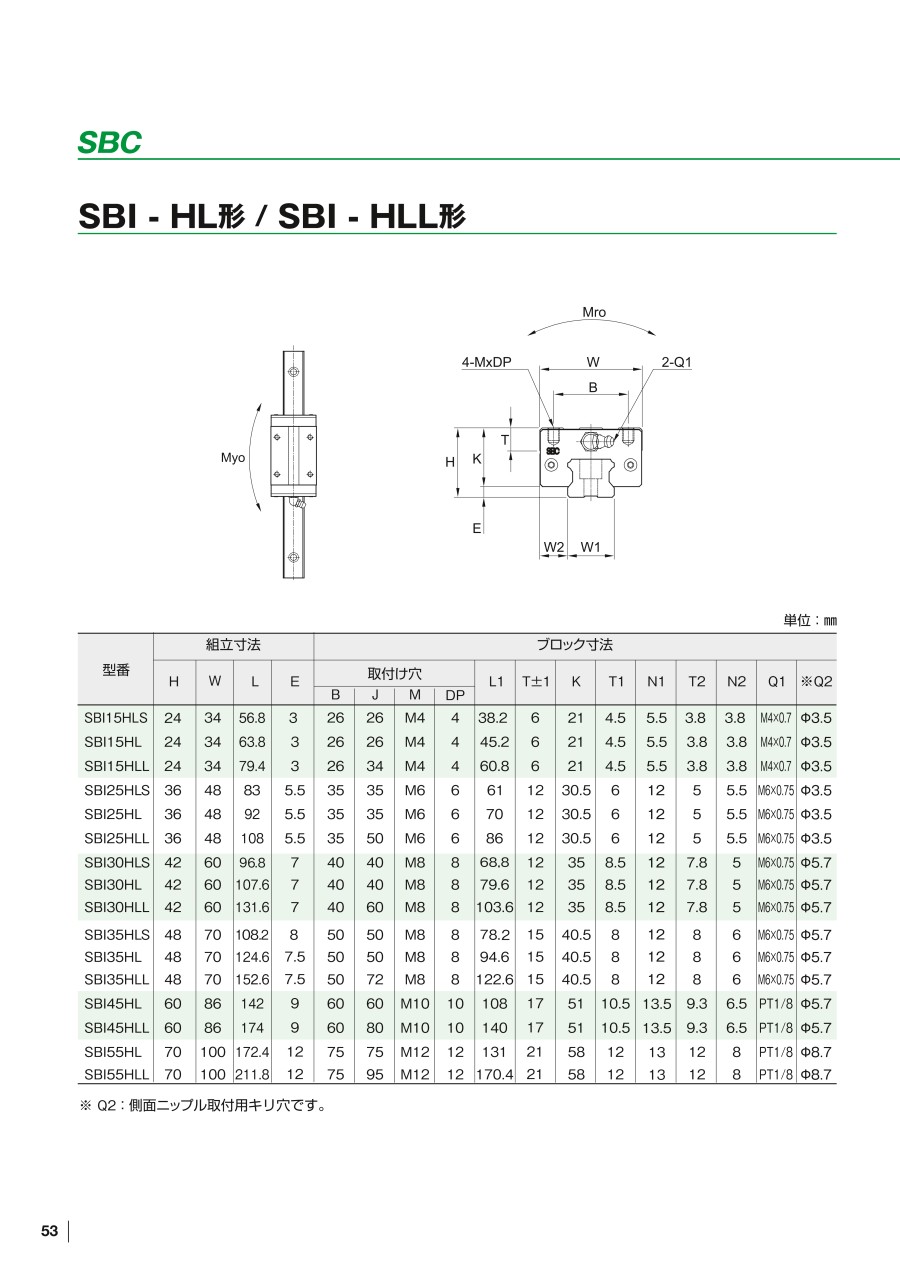

外形図

ブロック

レール

※Q2：側面ニップル取付用キリ穴

規格表

単位：mm

型番	組立寸法				ブロック寸法
	組立寸法				取付穴				L1	T±1	K	T1	N1	T2	N2	Q1	※Q2
	H	W	L	E	B	J	M	DP	L1	T±1	K	T1	N1	T2	N2	Q1	※Q2
SBI15HLS	24	34	56.8	3	26	26	M4	4	38.2	6	21	4.5	5.5	3.8	3.8	M4x0.7	φ3.5
SBI15HL	24	34	63.8	3	26	26	M4	4	45.2	6	21	4.5	5.5	3.8	3.8	M4x0.7	φ3.5
SBI15HLL	24	34	79.4	3	26	34	M4	4	60.8	6	21	4.5	5.5	3.8	3.8	M4x0.7	φ3.5
SBI25HL	36	48	92	5.5	35	35	M6	6	70	12	30.5	6	12	5	5.5	M6x0.75	φ3.5
SBI25HLL	36	48	108	5.5	35	50	M6	6	86	12	30.5	6	12	5	5.5	M6x0.75	φ3.5
SBI30HL	42	60	107.6	7	40	40	M8	8	79.6	12	35	8.5	12	7.8	5	M6x0.75	φ5.7
SBI30HLL	42	60	131.6	7	40	60	M8	8	103.6	12	35	8.5	12	7.8	5	M6x0.75	φ5.7
SBI35HLS	48	70	108	7.5	50	50	M8	8	78	15	40.5	8	12	8	6	M6x0.75	φ5.7
SBI35HL	48	70	124.6	7.5	50	50	M8	8	94.6	15	40.5	8	12	8	6	M6x0.75	φ5.7
SBI35HLL	48	70	152.6	7.5	50	72	M8	8	122.6	15	40.5	8	12	8	6	M6x0.75	φ5.7
SBI45HL	60	86	142	9	60	60	M10	10	108	17	51	10.5	13.5	9.3	6.5	PT1/8	φ5.7
SBI45HLL	60	86	174	9	60	80	M10	10	140	17	51	10.5	13.5	9.3	6.5	PT1/8	φ5.7
SBI55HL	70	100	172.4	12	75	75	M12	12	131	21	58	12	13	12	8	PT1/8	φ8.7
SBI55HLL	70	100	211.8	12	75	95	M12	12	170.4	21	58	12	13	12	8	PT1/8	φ8.7

型番	レール寸法									基本定格荷重		静的許容モーメント［KN・m］			質量
	W1	W2	H1	F	ボルト取付穴			G	最大長さ L0	動定格	静定格	静的許容モーメント［KN・m］			ブッロク［kg］	レール［Kg/m］
	W1	W2	H1	F	d	D	h	G	最大長さ L0	C（KN）	Co（KN）	Mro	Mpo	Myo	ブッロク［kg］	レール［Kg/m］
SBI15HLS	15	16	13	60	4.5	7.5	5.5	20	3000	12.3	18.3	0.13	0.08	0.08	0.15	1.3
SBI15HL	15	9.5	13	60	4.5	7.5	5.5	20	3000	14.1	24.1	0.16	0.17	0.17	0.18	1.3
SBI15HLL	15	9.5	13	60	4.5	7.5	5.5	20	3000	17.1	31.7	0.21	0.29	0.29	0.24	1.3
SBI25HL	23	12.5	20	60	7	11	9	20	4000	31.5	52.1	0.56	0.56	0.56	0.57	3
SBI25HLL	23	12.5	20	60	7	11	9	20	4000	36.7	64.4	0.69	0.84	0.84	0.70	3
SBI30HL	28	16	23	80	9	14	12	20	4000	42.8	65.4	0.85	0.77	0.77	1.48	4.25
SBI30HLL	28	16	23	80	9	14	12	20	4000	51.3	84.7	1.1	1.3	1.3	1.58	4.25
SBI35HLS	34	18	26	80	9	14	12	20	4000	52.0	73.3	1.24	0.71	0.71	1.35	6.02
SBI35HL	34	18	26	80	9	14	12	20	4000	59.5	89.1	1.42	1.28	1.28	1.47	6.02
SBI35HLL	34	18	26	80	9	14	12	20	4000	71.3	115.3	1.83	2.12	2.12	2.04	6.02
SBI45HL	45	20.5	32	105	14	20	17	22.5	4000	79.2	116.3	2.48	1.9	1.9	2.8	9.77
SBI45HLL	45	20.5	32	105	14	20	17	22.5	4000	94.8	150.5	3.21	3.14	3.14	3.29	9.77
SBI55HL	53	23.5	38	120	16	23	20	30	4000	127.3	181.8	4.81	2.97	2.97	4.42	13.72
SBI55HLL	53	23.5	38	120	16	23	20	30	4000	147.9	224.5	5.95	4.78	4.78	5.82	13.72

型番リスト

表示件数

...

型番

SBI15HL-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-DD-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-DD-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-DD-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-DD-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-KK-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-KK-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-KK-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-KK-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-ZZ-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-ZZ-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-ZZ-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-ZZ-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-MF-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-MF-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-MF-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-MF-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-MF-DD-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-MF-DD-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-MF-DD-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-MF-DD-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-MF-KK-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-MF-KK-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-MF-KK-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-MF-KK-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-MF-ZZ-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-MF-ZZ-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-MF-ZZ-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-MF-ZZ-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-DD-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-DD-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-DD-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-DD-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-KK-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-KK-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-KK-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-KK-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-ZZ-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-ZZ-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-ZZ-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-ZZ-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-MF-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-MF-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-MF-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-MF-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-MF-DD-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-MF-DD-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-MF-DD-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-MF-DD-[1,2,3,4]-K2-[71-2900/1]-B-N

SBI15HL-N-MF-KK-[1,2,3,4]-K1-[71-2900/1]-N

SBI15HL-N-MF-KK-[1,2,3,4]-K1-[71-2900/1]-B-N

SBI15HL-N-MF-KK-[1,2,3,4]-K2-[71-2900/1]-N

SBI15HL-N-MF-KK-[1,2,3,4]-K2-[71-2900/1]-B-N

ブロック形状

ブロック数

レール幅

(mm)

組付高さ H

(mm)

レール長さ L

(mm)

精度

予圧

呼び型番

MF（自己潤滑コンテナ）

グリース・ニップル位置

ブロック・表面処理

ブロック幅W（mm）

ブロック長さL（mm）

レールキャップ

レールタップ

レール・表面処理

同一平面に使用される軸数記号 ※必要軸数の倍数でご注文数を入力ください。（軸数2⇒注文数：2、4、6…）

防塵

RoHS?

最小発注数量

標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	なし	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	正面	-	34	-	あり	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	なし	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	正面	-	34	-	あり	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	なし	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	正面	-	34	-	あり	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	なし	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	正面	-	34	-	あり	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	なし	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	なし	側面	-	34	-	あり	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	なし	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	なし	側面	-	34	-	あり	-	-	エンドシール+サイドシール＋スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	側面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	側面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	側面	-	34	-	なし	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	側面	-	34	-	あり	-	-	エンドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	標準	15	あり	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	側面	-	34	-	なし	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個
標準	1 ～ 4	15	24	71 ～ 2900	並級	軽予圧	15	あり	側面	-	34	-	あり	-	-	エンドシールX2+サイドシール+スクレーパー	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目
- ( - )	6日目
- ( - )	6日目
- ( - )	40日目
- ( - )	40日目

...

基本情報

基本情報

【特長】
・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです。
・リターンピース、プレート部及びチューブが一体化されボールを整列に循環させます。
・ブロックの上下部にステンレス材の保持プレートが組込まれているため、レールを抜いてもボールが脱落しません。

※複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）
必要軸数2（-II）⇒ご注文数は「2、4、6…」
でご注文ください。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
レール幅15mmの場合、「重予圧」はご指定できません。
G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2、4、6…」でご注文ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SBC(エス・ビー・シー）
リニアレールシステム SBI-FL/FLLシリーズ
4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズ
ＴＨＫ
【短納期対応品】アクチュエータ KR30H
LMガイド、ボールねじ、サポートユニットを一体化したコンパクト・高剛性構造で、高精度位置決めに最適なアクチュエータ。
ＴＨＫ
【短納期対応品】アクチュエータ SKR26
LMガイド、ボールねじ、サポートユニットを一体化したコンパクト・高剛性構造で、高精度位置決めに最適なアクチュエータ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアレールシステム SBI-HL/HLLシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品リニアレールシステム SBI-HL/HLLシリーズ	リニアレールシステム SBI-SVシリーズ	リニアレールシステム SBI-FVシリーズ	リニアレールシステム SBI-FL/FLLシリーズ	リニアレールシステム SBI-CL/CLLシリーズ	リニアレールシステム SBI-SL/SLLシリーズ
メーカー	SBC(エス・ビー・シー）	SBC(エス・ビー・シー）	SBC(エス・ビー・シー）	SBC(エス・ビー・シー）	SBC(エス・ビー・シー）	SBC(エス・ビー・シー）
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	5日目〜	5日目〜
セット品/単品	セット品	セット品	セット品	-	セット品	セット品
材質	炭素鋼	炭素鋼	炭素鋼	-	炭素鋼	炭素鋼
ボール配列	4列サーキュラ	4列サーキュラ	4列サーキュラ	-	4列サーキュラ	4列サーキュラ
