リニアレールシステム SBI-SL/SLLシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目～40日目
【特長】・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです...
詳細を確認- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
また絞り込み条件に無い追加工・特注のお取り扱いもございません。 - レール幅15mmの場合、「重予圧」はご指定できません。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が768型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

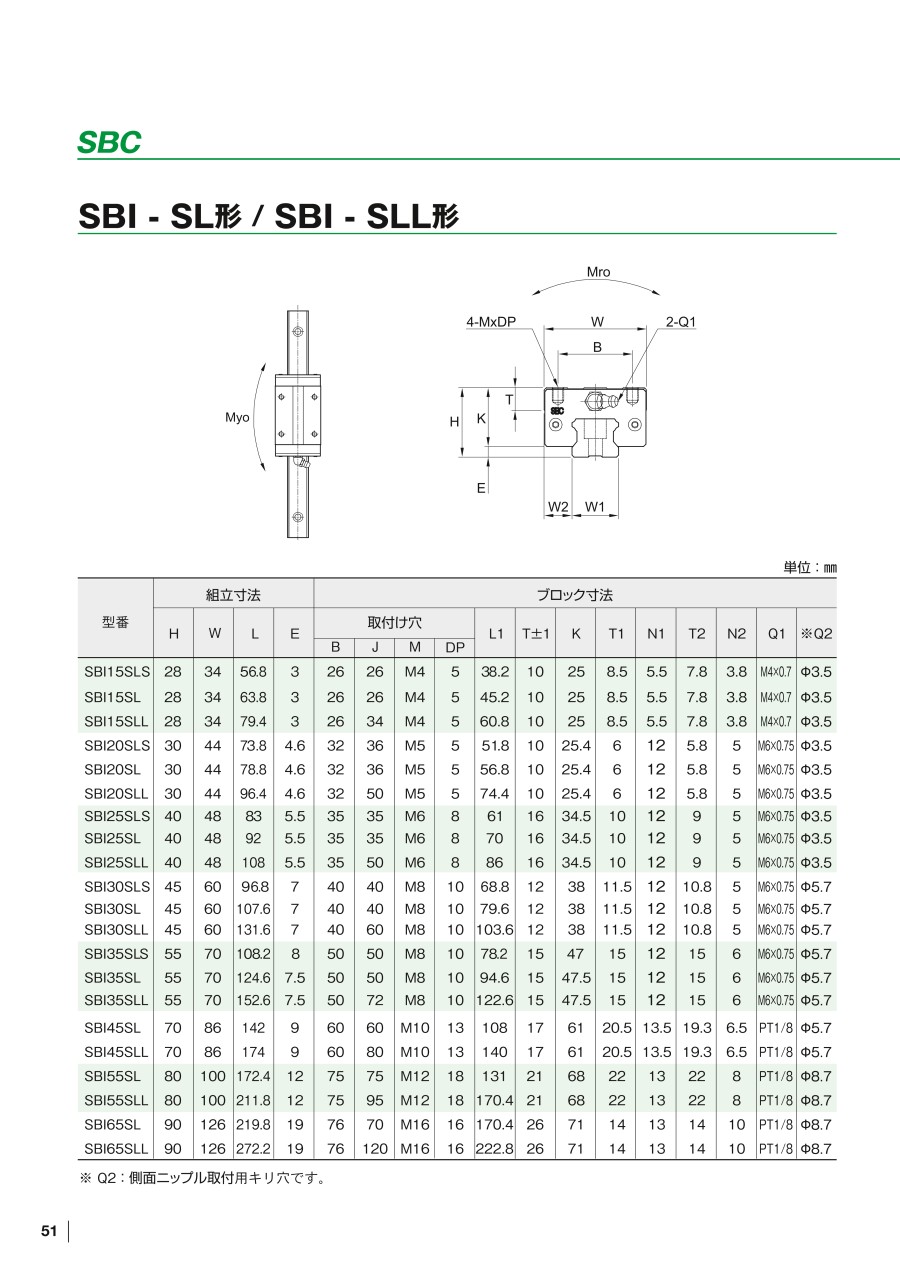

外形図
SBI-SL形／SBI-SLL形
※Q2：側面ニップル取り付け用キリ穴です。
[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
また絞り込み条件に無い追加工・特注のお取り扱いもございません。
[ ! ]G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
[ ! ]ブロック・レールの単品販売はございません。
レールタップ（タップタイプレール）
規格表
単位：mm
| 型番 | 組立寸法 | ブロック寸法 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | W | L | E | 取付け穴 | L1 | T±1 | K | T1 | N1 | T2 | N2 | Q1 | ※Q2 | ||||
| B | J | M | DP | ||||||||||||||
| SBI15SLS | 28 | 34 | 56.8 | 3 | 26 | 26 | M4 | 5 | 38.2 | 10 | 25 | 8.5 | 5.5 | 7.8 | 3.8 | M4X0.7 | φ3.5 |
| SBI15SL | 28 | 34 | 63.8 | 3 | 26 | 26 | M4 | 5 | 45.2 | 10 | 25 | 8.5 | 5.5 | 7.8 | 3.8 | M4X0.7 | φ3.5 |
| SBI15SLL | 28 | 34 | 79.4 | 3 | 26 | 34 | M4 | 5 | 60.8 | 10 | 25 | 8.5 | 5.5 | 7.8 | 3.8 | M4X0.7 | φ3.5 |
| SBI20SL | 30 | 44 | 78.8 | 4.6 | 32 | 36 | M5 | 5 | 56.8 | 10 | 25.4 | 6 | 12 | 5.8 | 5 | M6X0.75 | φ3.5 |
| SBI20SLL | 30 | 44 | 96.4 | 4.6 | 32 | 50 | M5 | 5 | 74.4 | 10 | 25.4 | 6 | 12 | 5.8 | 5 | M6X0.75 | φ3.5 |
| SBI25SL | 40 | 48 | 92 | 5.5 | 35 | 35 | M6 | 8 | 70 | 16 | 34.5 | 10 | 12 | 9 | 5 | M6X0.75 | φ3.5 |
| SBI25SLL | 40 | 48 | 108 | 5.5 | 35 | 50 | M6 | 8 | 86 | 16 | 34.5 | 10 | 12 | 9 | 5 | M6X0.75 | φ3.5 |
| SBI30SL | 45 | 60 | 107.6 | 7 | 40 | 40 | M8 | 10 | 79.6 | 12 | 38 | 11.5 | 12 | 10.8 | 5 | M6X0.75 | φ5.7 |
| SBI30SLL | 45 | 60 | 131.6 | 7 | 40 | 60 | M8 | 10 | 103.6 | 12 | 38 | 11.5 | 12 | 10.8 | 5 | M6X0.75 | φ5.7 |
| SBI35SL | 55 | 70 | 124.6 | 7.5 | 50 | 50 | M8 | 10 | 94.6 | 15 | 47.5 | 15 | 12 | 15 | 6 | M6X0.75 | φ5.7 |
| SBI35SLL | 55 | 70 | 152.6 | 7.5 | 50 | 72 | M8 | 10 | 122.6 | 15 | 47.5 | 15 | 12 | 15 | 6 | M6X0.75 | φ5.7 |
| S8145SL | 70 | 86 | 142 | 9 | 60 | 60 | M10 | 13 | 108 | 17 | 61 | 17 | 13.5 | 19.3 | 6.5 | PT1/8 | φ5.7 |
| SBI45SLL | 70 | 86 | 174 | 9 | 60 | 80 | M10 | 13 | 140 | 17 | 61 | 17 | 13.5 | 19.3 | 6.5 | PT1/8 | φ5.7 |
| SBI55SL | 80 | 100 | 172.4 | 12 | 75 | 75 | M12 | 18 | 131 | 21 | 68 | 21 | 13 | 22 | 8 | PT1/8 | φ8.7 |
| SBI55SLL | 80 | 100 | 211.8 | 12 | 75 | 95 | M12 | 18 | 170.4 | 21 | 68 | 21 | 13 | 22 | 8 | PT1/8 | φ8.7 |
| SBI65SL | 90 | 126 | 219.8 | 19 | 76 | 70 | M16 | 16 | 170.4 | 26 | 71 | 26 | 13 | 14 | 10 | PT1/8 | φ8.7 |
| SBI65SLL | 90 | 126 | 272.2 | 19 | 76 | 120 | M16 | 16 | 222.8 | 26 | 71 | 26 | 13 | 14 | 10 | PT1/8 | φ8.7 |
| レール寸法 | 基本定格荷重 | 静的許容モーメント [kN・m] | 質量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | H1 | F | ボルト取付穴 | G | 最大長さ L0 | 動定格 | 静定格 | ブロック [kg] | レール [kg/m] | |||||
| d | D | h | C（kN） | Co（kN） | Mro | Mpo | Myo | ||||||||
| 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3,000 | 12.3 | 18.3 | 0.13 | 0.08 | 0.08 | 0.19 | 1.3 |
| 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3,000 | 14.1 | 24.1 | 0.16 | 0.17 | 0.17 | 0.23 | 1.3 |
| 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 4,000 | 17.1 | 31.7 | 0.21 | 0.29 | 0.29 | 0.31 | 1.3 |
| 20 | 21.5 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4,000 | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 | 0.36 | 2.2 |
| 20 | 21.5 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4,000 | 27.9 | 50 | 0.47 | 0.56 | 0.56 | 0.47 | 2.2 |
| 23 | 23.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4,000 | 31.5 | 52.1 | 0.56 | 0.56 | 0.56 | 0.68 | 3 |
| 23 | 23.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4,000 | 36.7 | 64.4 | 0.69 | 0.84 | 0.84 | 0.82 | 3 |
| 28 | 31 | 23 | 80 | 9 | 14 | 12 | 20 | 4,000 | 42.8 | 65.4 | 0.85 | 0.77 | 0.77 | 1.06 | 4.25 |
| 28 | 31 | 23 | 80 | 9 | 14 | 12 | 20 | 4,000 | 51.3 | 84.7 | 1.1 | 1.3 | 1.3 | 1.83 | 4.25 |
| 34 | 33 | 26 | 80 | 9 | 14 | 12 | 20 | 4,000 | 59.5 | 89.1 | 1.42 | 1.28 | 1.28 | 2.34 | 6.02 |
| 34 | 33 | 26 | 80 | 9 | 14 | 12 | 20 | 4,000 | 71.3 | 115.3 | 1.83 | 2.12 | 2.12 | 3.30 | 6.02 |
| 45 | 37.5 | 32 | 105 | 14 | 20 | 17 | 22.5 | 4,000 | 79.2 | 116.3 | 2.48 | 1.9 | 1.9 | 4.23 | 9.77 |
| 45 | 37.5 | 32 | 105 | 14 | 20 | 17 | 22.5 | 4,000 | 94.8 | 150.5 | 3.21 | 3.14 | 3.14 | 4.69 | 9.77 |
| 53 | 43.5 | 38 | 120 | 16 | 23 | 20 | 30 | 4,000 | 127.3 | 181.8 | 4.81 | 2.97 | 2.97 | 5.04 | 13.72 |
| 53 | 43.5 | 38 | 120 | 16 | 23 | 20 | 30 | 4,000 | 147.9 | 224.5 | 5.95 | 478 | 4.78 | 5.82 | 13.72 |
| 63 | 53.5 | 53 | 150 | 18 | 26 | 22 | 35 | 4,000 | 188.3 | 261.7 | 8.24 | 557 | 5.57 | 9.1 | 23.17 |
| 63 | 53.5 | 53 | 150 | 18 | 26 | 22 | 35 | 4,000 | 232.5 | 354.1 | 11.15 | 986 | 9.86 | 11.98 | 23.17 |
レールタップ（タップタイプレール）
単位：mm
| 型番 | W1 | H1 | S | h2 | G | F | 最大長さ | 重量(Kg/m) |
| SBI15-B | 15 | 13 | M5 | 8 | 20 | 60 | 3000 | 1.39 |
| SBI20-B | 20 | 16.5 | M6 | 9 | 20 | 60 | 4000 | 2.37 |
| SBI25-B | 23 | 20 | M6 | 9 | 20 | 60 | 4000 | 3.26 |
| SBI30-B | 28 | 23 | M8 | 12 | 20 | 80 | 4000 | 4.63 |
| SBI35-B | 34 | 26 | M8 | 12 | 20 | 80 | 4000 | 6.45 |
| SBI45-B | 45 | 32 | M12 | 18 | 22.5 | 105 | 4000 | 10.49 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
詳細情報
基本情報
【特長】
・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです。
・リターンピース、プレート部及びチューブが一体化されボールを整列に循環させます。
・ブロックの上下部にステンレス材の保持プレートが組込まれているため、レールを抜いてもボールが脱落しません。
※複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）
必要軸数2（-II）⇒ご注文数は「2、4、6…」
でご注文ください。
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
また絞り込み条件に無い追加工・特注のお取り扱いもございません。 - レール幅15mmの場合、「重予圧」はご指定できません。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
