リニアレールシステム SBI-FL/FLLシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を...
詳細情報を確認するご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
また絞り込み条件に無い追加工・特注のお取り扱いもございません。 - レール幅15mmの場合、「重予圧」はご指定できません。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が768型番あります。
商品情報

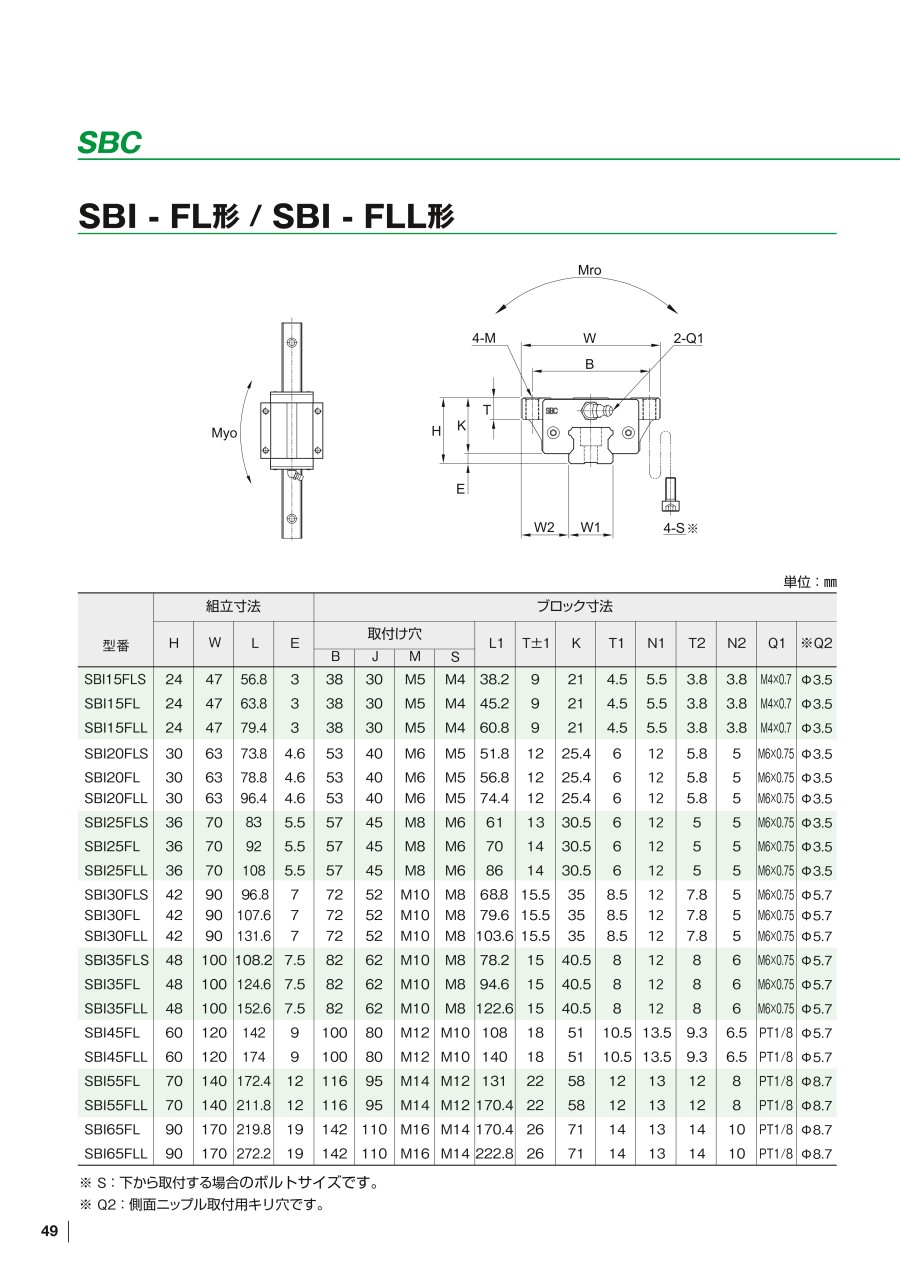

外形図
SBI-FL形／SBI-FLL形
※S：下から取り付けする場合のボトルサイズです。
※Q2：側面ニップル取付用キリ穴です。
[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
また絞り込み条件に無い追加工・特注のお取り扱いもございません。
[ ! ]G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
[ ! ]ブロック・レールの単品販売はございません。
レールタップ（タップタイプレール）
規格表
単位：mm
| 型番 | 組立寸法 | ブロック寸法 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | W | L | E | 取付け穴 | L1 | T±1 | K | T1 | N1 | T2 | N2 | Q1 | ※Q2 | ||||
| B | J | M | S | ||||||||||||||
| SBI15FLS | 24 | 47 | 56.8 | 3 | 38 | 30 | M5 | M4 | 38.2 | 9 | 21 | 4.5 | 5.5 | 3.8 | 3.8 | M4×0.7 | φ3.5 |
| SBI15FL | 24 | 47 | 63.8 | 3 | 38 | 30 | M5 | M4 | 45.2 | 9 | 21 | 4.5 | 5.5 | 3.8 | 3.8 | M4×0.7 | φ3.5 |
| SBI15FLL | 24 | 47 | 79.4 | 3 | 38 | 30 | M5 | M4 | 60.8 | 9 | 21 | 4.5 | 5.5 | 3.8 | 3.8 | M4×0.7 | φ3.5 |
| SBI20FL | 30 | 63 | 78.8 | 4.6 | 53 | 40 | M6 | M5 | 56.8 | 12 | 25.4 | 6 | 12 | 5.8 | 5 | M6×0.75 | φ3.5 |
| SBI20FLL | 30 | 63 | 96.4 | 4.6 | 53 | 40 | M6 | M5 | 74.4 | 12 | 25.4 | 6 | 12 | 5.8 | 5 | M6×0.75 | φ3.5 |
| SBI25FL | 36 | 70 | 92 | 5.5 | 57 | 45 | M8 | M6 | 70 | 14 | 30.5 | 6 | 12 | 5 | 5 | M6×0.75 | φ3.5 |
| SBI25FLL | 36 | 70 | 108 | 5.5 | 57 | 45 | M8 | M6 | 86 | 14 | 30.5 | 6 | 12 | 5 | 5 | M6×0.75 | φ3.5 |
| SBI30FL | 42 | 90 | 107.6 | 7 | 72 | 52 | M10 | M8 | 79.6 | 15.5 | 35 | 8.5 | 12 | 7.8 | 5 | M6×0.75 | φ5.7 |
| SBI30FLL | 42 | 90 | 131.6 | 7 | 72 | 52 | M10 | M8 | 103.6 | 15.5 | 35 | 8.5 | 12 | 7.8 | 5 | M6×0.75 | φ5.7 |
| SBI35FL | 48 | 100 | 124.6 | 7.5 | 82 | 62 | M10 | M8 | 94.6 | 15 | 40.5 | 8 | 12 | 8 | 6 | M6×0.75 | φ5.7 |
| SBI35FLL | 48 | 100 | 152.6 | 7.5 | 82 | 62 | M10 | M8 | 122.6 | 15 | 40.5 | 8 | 12 | 8 | 6 | M6×0.75 | φ5.7 |
| S8145FL | 60 | 120 | 142 | 9 | 100 | 80 | M12 | M10 | 108 | 18 | 51 | 10.5 | 13.5 | 9.3 | 6.5 | PT1/8 | φ5.7 |
| SBI45FLL | 60 | 120 | 174 | 9 | 100 | 80 | M12 | M10 | 140 | 18 | 51 | 10.5 | 13.5 | 9.3 | 6.5 | PT1/8 | φ5.7 |
| SBI55FL | 70 | 140 | 172.4 | 12 | 116 | 95 | M14 | M12 | 131 | 22 | 58 | 12 | 13 | 12 | 8 | PT1/8 | φ8.7 |
| SBI55FLL | 70 | 140 | 211.8 | 12 | 116 | 95 | M14 | M12 | 170.4 | 22 | 58 | 12 | 13 | 12 | 8 | PT1/8 | φ8.7 |
| SBI65FL | 90 | 170 | 219.8 | 19 | 142 | 110 | M16 | M14 | 170.4 | 26 | 71 | 14 | 13 | 14 | 10 | PT1/8 | φ8.7 |
| SBI65FLL | 90 | 170 | 272.2 | 19 | 142 | 110 | M16 | M14 | 222.8 | 26 | 71 | 14 | 13 | 14 | 10 | PT1/8 | φ8.7 |
| レール寸法 | 基本定格荷重 | 静的許容モーメント ［kN・m］ | 質量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | H1 | F | ボルト取付穴 | G | 最大長さ L0 | 動定格 | 静定格 | ブッロク ［kg］ | レール ［kg/m］ | |||||
| d | D | h | C（kN） | Co（kN） | Mro | Mpo | Myo | ||||||||
| 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3,000 | 12.3 | 18.3 | 0.13 | 0.08 | 0.08 | 0.20 | 1.3 |
| 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3,000 | 14.1 | 24.1 | 0.16 | 0.17 | 0.17 | 0.24 | 1.3 |
| 15 | 16 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 4,000 | 17.1 | 31.7 | 0.21 | 0.29 | 0.29 | 0.30 | 1.3 |
| 20 | 21.5 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4,000 | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 | 0.46 | 2.2 |
| 20 | 21.5 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4,000 | 27.9 | 50 | 0.47 | 0.56 | 0.56 | 0.60 | 2.2 |
| 23 | 23.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4,000 | 31.5 | 52.1 | 0.56 | 0.56 | 0.56 | 0.75 | 3 |
| 23 | 23.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4,000 | 36.7 | 64.4 | 0.69 | 0.84 | 0.84 | 0.86 | 3 |
| 28 | 31 | 23 | 80 | 9 | 14 | 12 | 20 | 4,000 | 42.8 | 65.4 | 0.85 | 0.77 | 0.77 | 1.25 | 4.25 |
| 28 | 31 | 23 | 80 | 9 | 14 | 12 | 20 | 4,000 | 51.3 | 84.7 | 1.1 | 1.3 | 1.3 | 1.65 | 4.25 |
| 34 | 33 | 26 | 80 | 9 | 14 | 12 | 20 | 4,000 | 59.5 | 89.1 | 1.42 | 1.28 | 1.28 | 1.92 | 6.02 |
| 34 | 33 | 26 | 80 | 9 | 14 | 12 | 20 | 4,000 | 71.3 | 115.3 | 1.83 | 2.12 | 2.12 | 2.43 | 6.02 |
| 45 | 37.5 | 32 | 105 | 14 | 20 | 17 | 22.5 | 4,000 | 79.2 | 116.3 | 2.48 | 1.9 | 1.9 | 3.25 | 9.77 |
| 45 | 37.5 | 32 | 105 | 14 | 20 | 17 | 22.5 | 4,000 | 94.8 | 150.5 | 3.21 | 3.14 | 3.14 | 4.40 | 9.77 |
| 53 | 43.5 | 38 | 120 | 16 | 23 | 20 | 30 | 4,000 | 127.3 | 181.8 | 4.81 | 2.97 | 2.97 | 5.08 | 13.72 |
| 53 | 43.5 | 38 | 120 | 16 | 23 | 20 | 30 | 4,000 | 147.9 | 224.5 | 5.95 | 4.78 | 4.78 | 6.58 | 13.72 |
| 63 | 53.5 | 53 | 150 | 18 | 26 | 22 | 35 | 4,000 | 188.3 | 261.7 | 8.24 | 5.57 | 5.57 | 10.17 | 23.17 |
| 63 | 53.5 | 53 | 150 | 18 | 26 | 22 | 35 | 4,000 | 232.5 | 354.1 | 11.15 | 9.86 | 9.86 | 13.29 | 23.17 |
レールタップ（タップタイプレール）
単位:mm
| 型番 | W1 | H1 | S | h2 | G | F | 最大長さ | 重量(Kg/m) |
| SBI15-B | 15 | 13 | M5 | 8 | 20 | 60 | 3000 | 1.39 |
| SBI20-B | 20 | 16.5 | M6 | 9 | 20 | 60 | 4000 | 2.37 |
| SBI25-B | 23 | 20 | M6 | 9 | 20 | 60 | 4000 | 3.26 |
| SBI30-B | 28 | 23 | M8 | 12 | 20 | 80 | 4000 | 4.63 |
| SBI35-B | 34 | 26 | M8 | 12 | 20 | 80 | 4000 | 6.45 |
| SBI45-B | 45 | 32 | M12 | 18 | 22.5 | 105 | 4000 | 10.49 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 90日目 |
- ( - ) | 40日目 |
詳細情報
基本情報
【特長】
・4条列サーキュラーアーク溝2点接触構造設計により、4方向等定格荷重を持つ世界標準シリーズです。
・リターンピース、プレート部及びチューブが一体化されボールを整列に循環させます。
・ブロックの上下部にステンレス材の保持プレートが組込まれているため、レールを抜いてもボールが脱落しません。
※複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）
必要軸数2（-II）⇒ご注文数は「2、4、6…」
でご注文ください。
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
また絞り込み条件に無い追加工・特注のお取り扱いもございません。 - レール幅15mmの場合、「重予圧」はご指定できません。
- G寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。 製品の全長によって、G寸法はカタログ記載値と異なる場合がございます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
