高精度 MTタッチスイッチ P10MC
- 通常単価(税別)
- 7,918円～9,238円
- 税込単価
- 8,710円～10,162円
アンプ不要で、2μm繰返し精度のコンタクトスイッチ。【特長】・接触球が回動する...
詳細情報を確認するご注意
- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
商品情報
アンプ不要で水や切粉が飛び散る悪環境にも強い 高精度MT
IP67の保護構造で水やクーラント、切粉が飛び散る悪環境にも対応できるタッチスイッチ。
高精度位置決めスイッチが選ばれる理由
0.5μmの繰返し精度
スパッタ・クーラント・切粉がかかる悪環境下の自動車製造ラインにおいて、超高精度位置信号を安定出力できるスイッチとして、トヨタ自動車と共同開発しました。
アンプを使用しない「精密機械式」なので、外部環境や自己発熱による温度ドリフトや、応差がなく、ミクロン台の変位の連続検出や、微小動作の検知も可能です。
IP67の保護構造で悪環境に強い
防水構造に特殊コーティングゴムを採用、水はもちろん広範囲のクーラント（特にアルカリ性）にも対応します。
切粉や切削油が飛び散る工作機械機内での、刃物の原点出し用途では、50万台の採用実績があり、世界トップクラスのシェアを誇ります。
機種ラインナップ

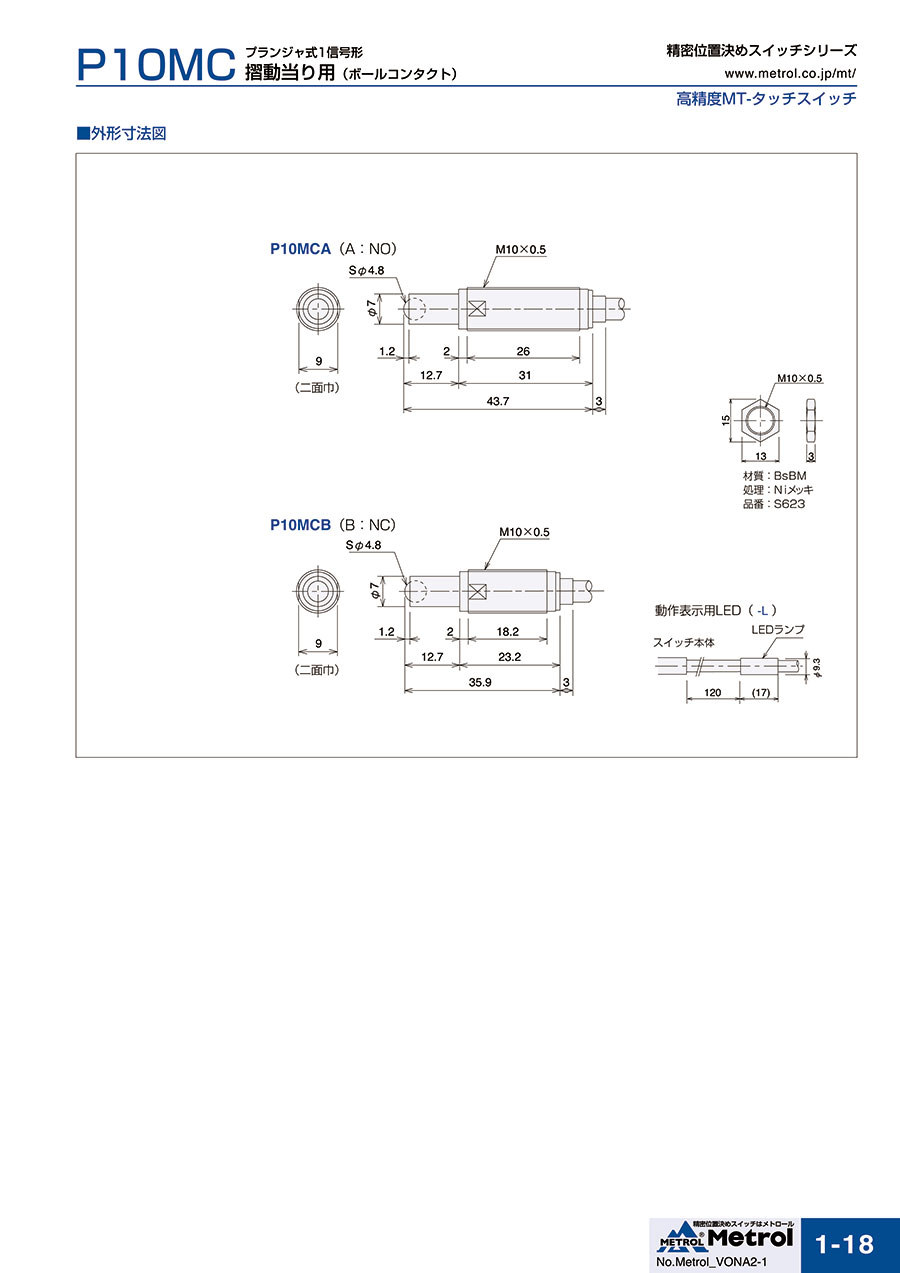

ボールコンタクト形 P10MCシリーズ
| 代表形式名 | 動作形態 | ストローク | 取付部 | |
|---|---|---|---|---|
 | P10MCA | A:NO | 1.2mm | M10×0.5 |
| P10MCB | B:NC | 1.2mm | M10×0.5 |
仕様
| 接点構造 | 接点形 |
|---|---|
| 動作点の繰返し精度 | ON⇄OFFとも0.0005mm(レンジ)* |
| 動作までの動き | 約0.2mm(A：NO)/なし(B：NC) |
| 保護構造 | IP67* |
| 応差 | 0(精密機械式のため、ON/OFFの間に生じる不感帯がありません) |
| 接点精度寿命 | 300万回 |
| 接触力 | 1N* |
| 温度ドリフト | 0(アンプがないので、電子部品に伴う温度ドリフトがありません) |
| 使用温度範囲 | 0℃〜80℃(氷結ないこと) |
| 接点定格 | DC5V～DC24V定常電流10mA以下(突入電流20mA以下) |
- ※ P10MCシリーズは仕様が異なります。詳細はカタログをご参照ください。
他社変位センサーとの比較
| メトロールの 高精度MT-タッチスイッチ | 接触式変位センサ | レーザー式変位センサ | |
|---|---|---|---|
| 検出方式 | 接触式(精密機械) | 接触式(電気) | 非接触式(光) |
| 繰返し精度 | ◎ 0.5μm | ○ 1μm | |
| 応差 | ○ なし | × あり | |
| 温度ドリフト・ 外部環境の影響 | ○ 受けない （頻繁なマスタ合わせが不要） | △ 外部環境の変化や、自己発熱の影響を受ける (頻繁なマスタ合わが必要) | |
| 検出体の反射率・ 表面荒さ・水滴付 着の影響 | ○ 受けない | ○ 受けない | × 受ける |
| 保護構造 | ◎ IP67 (クーラントや切粉が飛散する悪環境でも使用可) | ○ IP67 (クーラントや切粉が飛散する悪環境には不向き) | |
| 寿命 | 300万回 | 1000万回 | なし (過電流による素子の破損が多い) |
| 数値表示 | × 表示不可 (ON/OFF信号) | ○ 表示可能 (自動化のインラインでは、数値表示が不要な場合が多い) | |
接触式のデメリット
液体や、柔らかいワークなど、触れる事のできないものは、検出できない。
ワークに触れる時間が必要なため、タクトタイムが長くなる場合がある。
ワークに接触して検出するため、測定レンジが非接触式に比べて短くなる。
精密位置決めスイッチのシリーズ比較
高いコストパフォーマンス、高精度を必要としない位置決めは「CS-タッチスイッチ」を選択ください。
世界最小サイズ、狭い箇所での精密位置決めは「超小形PT-タッチスイッチ」を選択ください。
開発秘話
スパッタ・クーラント・切粉がかかる悪環境下の自動車製造ラインにおいて、超高精度位置信号を安定出力できるスイッチとして、トヨタ自動車と共同開発しました。
詳細情報
基本情報
アンプ不要で、2μm繰返し精度のコンタクトスイッチ。
【特長】
・接触球が回動するので、摺動体の検知に適す。
・応差がないので、僅かな凹凸有無判別、シート厚さなどの判別に使用できる。
・応差のあるマイクロスイッチ、近接センサの場合のようにレバーなど仲介拡大機構が必要ないので、小形化、コストダウンができる。
ご注意
- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
