低接触力スイッチ CSF
- 通常単価(税別)
- 3,529円～3,558円
- 税込単価
- 3,882円～3,914円
0.1Nの低接触力のコンタクトスイッチ。【特長】・内蔵するスイッチに無接点回路を用いることで、限りなく...
詳細を確認- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
0.1Nの低接触力スイッチ CSFシリーズ
接点構造に無接点回路を使用して、接触式の信頼性をもった製品。
機種ラインナップ

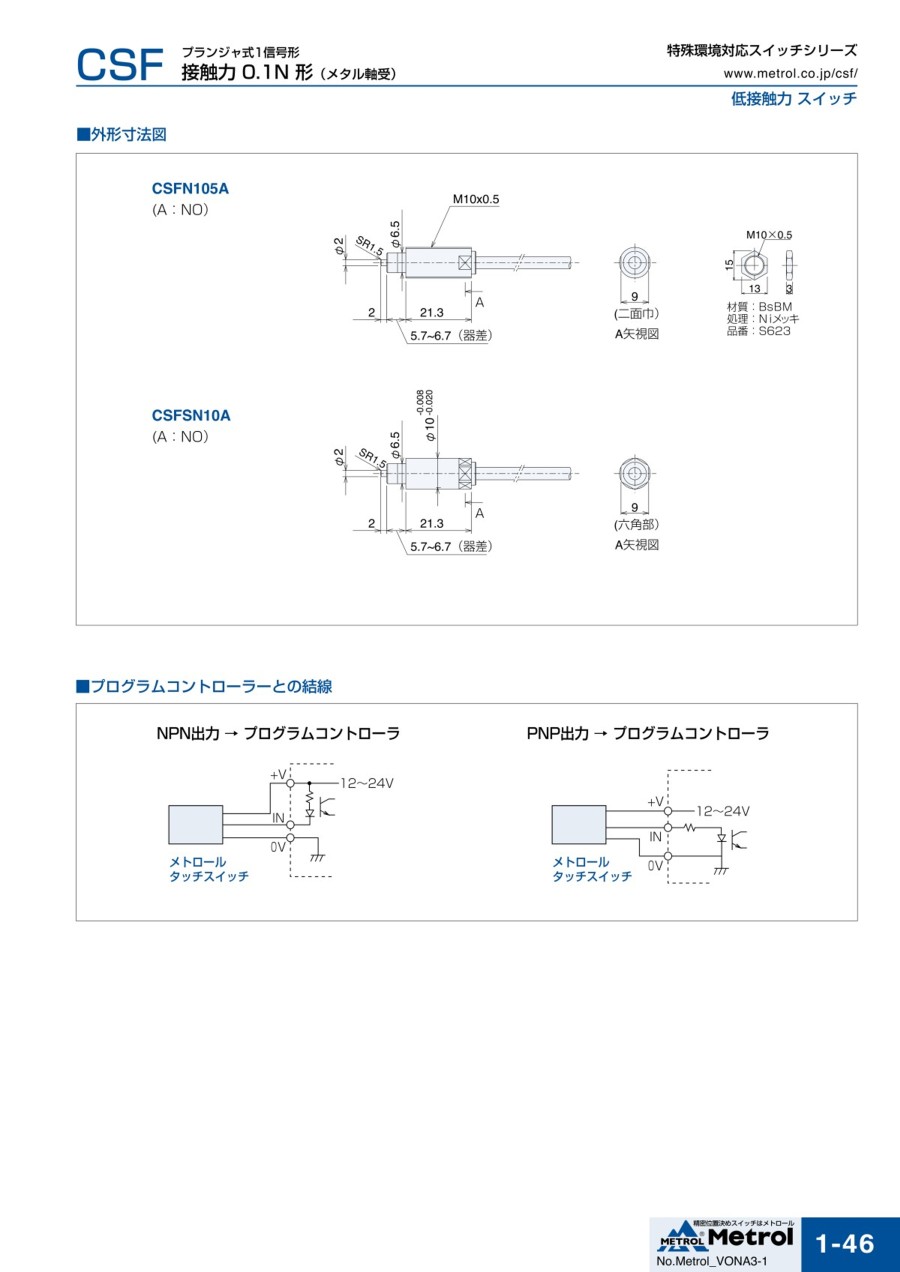

| 代表形式名 | 外形 | 取付姿勢 | 接触力 |
|---|---|---|---|
| CSFN105A-H6X | M10×0.5 | 全方向 | 0.1N（下向き） |
| CSFSN10A-H6X | φ10 |
製品仕様
| 接点構造 | 無接点形 |
|---|---|
| 動作形態 | A：NO |
| 動作点の繰返し精度 | ON⇄OFFとも 0.01mm（レンジ） |
| 動作までの動き | 約0.4mm |
| ストローク | 2mm |
| 応差 | 0.03mm* |
| 保護構造 | IP40 |
| 使用温度範囲 | 0℃〜60℃（氷結ないこと） |
| 温度ドリフト | 0.03/10〜40℃ MAX* |
| 出力仕様／出力容量 | NPNオープンコレクタ／DC12V〜DC24V 10mA（MAX）抵抗負荷 |
活用事例
例：HDDディスクの搬送
光源センサの場合
光源センサの誤検知でディスクを破損。
低接触力スイッチの場合
スイッチの併用でディスクの破損を未然に防ぐ。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,529円 ( 3,882円 ) | 在庫品1日目当日出荷可能 |
3,558円 ( 3,914円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
0.1Nの低接触力のコンタクトスイッチ。
【特長】
・内蔵するスイッチに無接点回路を用いることで、限りなく非接触式に近い低接触力を実現。（ただし、アンプを使用している為、接点形と比して、応差、温度ドリフトの欠点が残る）
・接点構造に無接点回路を使用した無接点形。
・接触式の信頼性をそのままに、0.1Nの低接触力を実現。
【用途】
・半導体やセラミックなどの傷つきやすいワークの位置決めに最適。
・変形しやすい微細部品の検出に便利。
ご注意
- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
