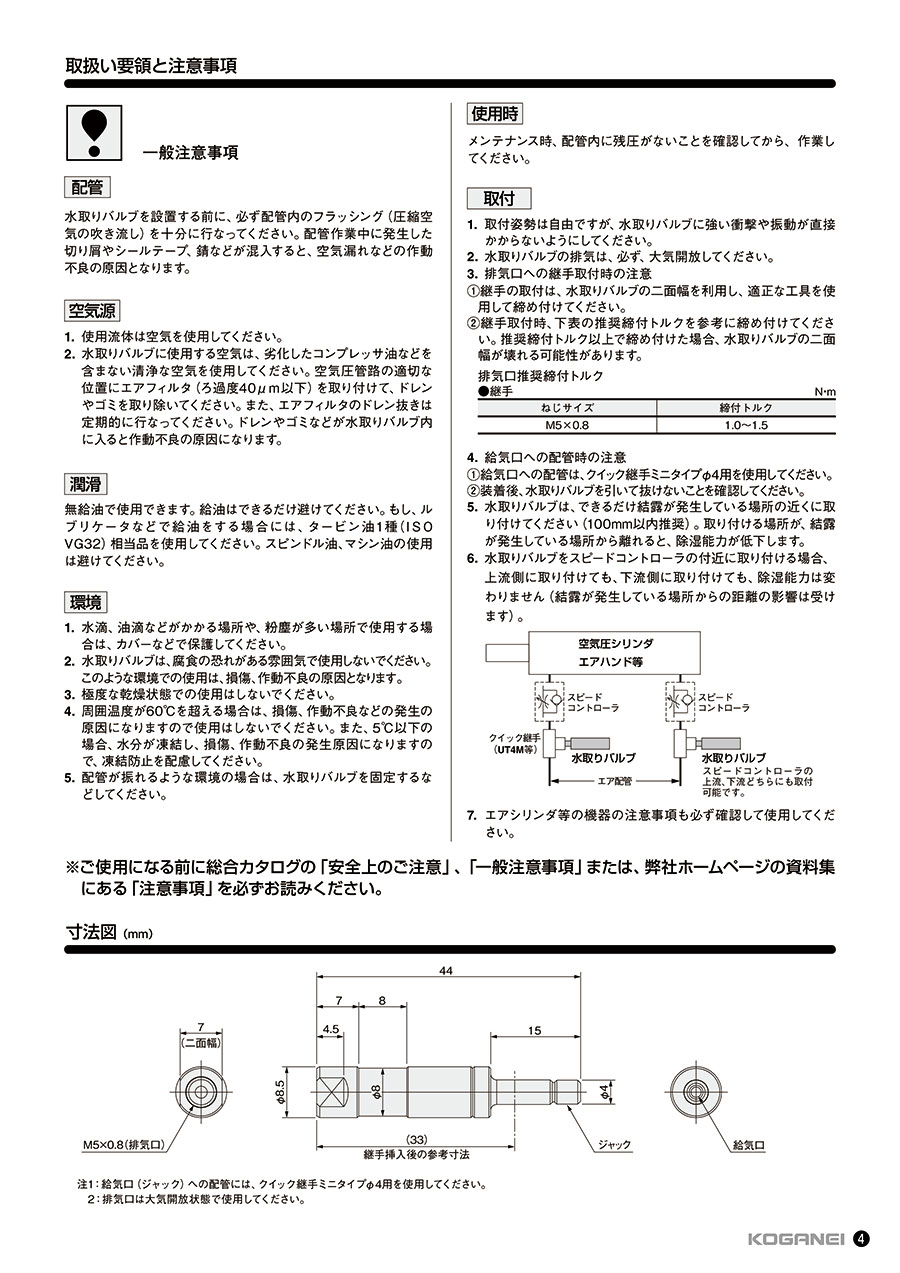

水取りバルブMTVシリーズ

配管

水取りバルブを設置する前に必ず配管内のフラッシング（圧縮空気の吹き流し）を十分に行う。配管作業中に発生した切屑やシールテープ、錆などが混入すると空気漏れなどの作動不良の原因となる。

空気源

1. 1.使用流体は空気を使用する必要がある。
2. 2.水取りバルブに使用する空気は劣化したコンプレッサ油などを含まない清浄な空気を使用する・空気圧管路の適切な位置にエアフィルタ（ろ過度40μm以下）を取り付けて、ドレンやゴミを取り除く。またエアフィルタのドレン抜きは定期的に行う。ドレンやゴミなどが水取バルブ内に入ると作動不良の原因となる。

潤滑

無給油で使用可能。給油はできるだけ避ける。もし、ルブリケータなどで給油する場合には、タービン油1種（ISOVG32）相当品を使用する。スピンドル油、マシン油の使用は避ける。

環境

1. 1.水滴、油滴などかかる場所や粉塵が多い場所で使用する場合はカバーなどで保護。
2. 2.水取りバルブは腐食の恐れがある雰囲気で使用しない。このような環境での使用は損傷、作動不良の原因となる。
3. 3.極度の乾燥状態での使用は不可。
4. 4.周囲温度が60℃を超える場合は損傷、作動不良の原因となるので使用しない。5℃以下の場合も凍結防止を配慮。
5. 5.配管が揺れるような環境の場合は水取りバルブを固定する。

使用時

メンテナンス時、配管内に残圧がないことを確認してから作業。

取付

1. 取付姿勢は自由だが、水取りバルブに強い衝撃や振動が直接かからないようする。
2. 水取りバルブの排気は必ず大気開放する。
3. 排気口への継手取付時の注意
（1）継手の取り付けは水取りバルブの二面幅を利用し、適正な工具を使用して締め付ける。
（2）継手取付時、推奨締付トルクを参考に締め付ける。
※継手
ねじサイズ：M5×0.8N・m、締付トルク：1.0～1.5N・m

4. 給気口への配管時の注意
（1）給気口への配管は、クイック継手ミニタイプφ4（直径4mm）用を使用。
（2）装着後水取りバルブを引いて抜けないことを確認
5. 水取りバルブはできるだけ結露が発生している場所の近くに取り付ける（100mm以内推奨）。取り付ける場所が結露が発生している場所から離れると、除湿能力が低下する。
6. 水取りバルブをスピードコントローラの付近に取り付ける場合、上流側に取り付けても、下流側に取り付けても、除湿能力は変わらない（結露が発生している場所からの距離の影響は受ける）。
7. エアシリンダなどの機器の注意事項は必ず確認。
