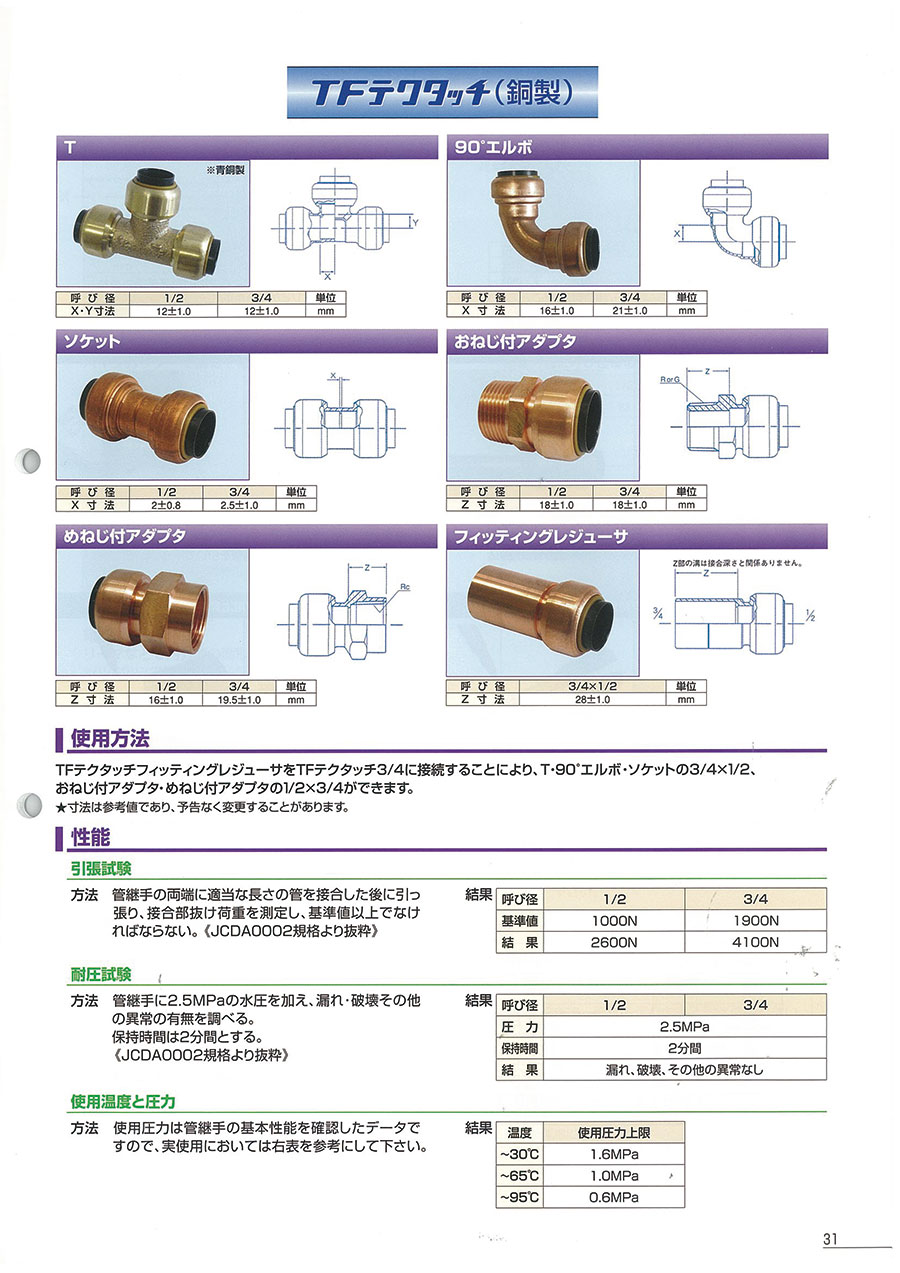

TFテクタッチ おねじ付アダプタ
商品情報
外形図
規格表
使用例
使用方法
TFテクタッチフィッティグレジューザをTFテクタッチ3／4に接続することにより、T・90°エルボ・ソケットの3／4×1／2、おねじ付アダプタ・めねじ付アダプタの1／2×3／4ができます。
★寸法は参考値であり、予告なく変更することがあります。
性能・試験情報
引張試験
| 呼び径 | 1/2 | 3/4 |
|---|---|---|
| 基準値 | 1000N | 1900N |
| 結果 | 2600N | 4100N |
方法 管継手両端に適当な長さの管を接合した後に引っ張り、接合部抜け荷重を測定し、基準値以上でなければならない。
耐圧試験
| 呼び径 | 1/2 | 3/4 |
|---|---|---|
| 圧力 | 2.5MPa | |
| 保持時間 | 2分間 | |
| 結果 | 漏れ、破壊、その他の異常なし | |
方法 管継手に2.5MPaの水圧を加え、漏れ・破壊その他の異常の有無を調べる。
保持時間は2分間とする。
使用温度と圧力
| 温度 | 使用圧力上限 |
|---|---|
| ～30℃ | 1.6MPa |
| ～65℃ | 1.0MPa |
| ～95℃ | 0.6MPa |
方法 使用圧力は管継手の基本性能を確認したデータですので、実使用においては右表を参考にして下さい。
施工手順
切断
パイプカッターで銅管を直角に切断してください。
マーキング
銅管外面に呼び径毎の接合深さをマークして下さい。
| 呼び径 | 1/2 | 3/4 | 単位 |
|---|---|---|---|
| 接合深さ | 23 | 27 | mm |
端面面取
リーマなどでない外面の面取りを行って下さい。
※バリはOリング損傷の原因になるので必ず取り除いて下さい。
接続
カチッと当たるまで銅管を差し込み、銅管を引っ張ってもマーキング部分が継手端部から変わらないことを確認して下さい。
管路の施工終了後、水圧検査を実施し、漏水のないことを確認して下さい。
だ円修正
管端のだ円を修正して下さい。
※だ円の場合テクマーキングに入りません。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,846円 ( 2,031円 ) | 5日目 |
1,846円 ( 2,031円 ) | 5日目 |
2,074円 ( 2,281円 ) | 5日目 |
2,488円 ( 2,737円 ) | 6日目 |
詳細情報
基本情報
火気を使用せず差し込むだけで施工できる給水・給湯用銅管継手。
【特長】
・カチッと当たるまで差し込むだけで接続できます。
・施工時間が短縮できます。
・工具不要なので狭いところでも施工できます。
・施工時の角度調整が容易です。
・火も電気も不要です。
・接続銅管の質別は問いません（ガス配管・灯油配管へは使用不可）。
・差し込み確認具ほか周辺部材が充実しています。
