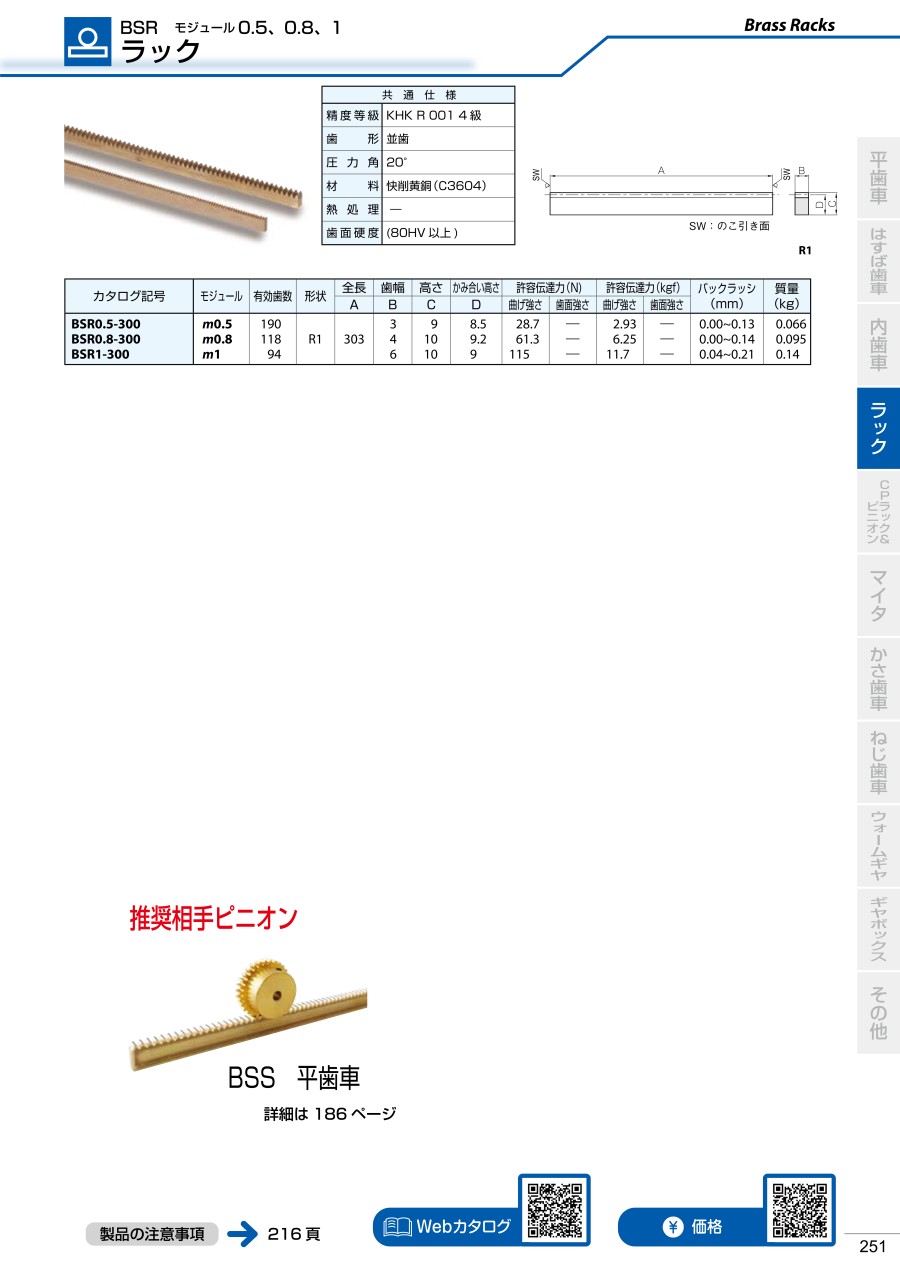

【全長指定】黄銅ラック BSR-N

外形図

製品仕様

推奨相手ピニオン

BSS平歯車

規格表

注意・禁止事項

選定上の注意

KHK標準ラックを選定する際は、ご使用する用途に合わせて各製品の特長及び規格表の内容をご確認の上、選定してください。
また、選定する前に必ず下記の注意事項をご覧ください。

1.相手歯車を選定するときの注意

ヘリカルラックを除くKHK標準ラックは、同一モジュールであれば全ての平歯車を相手としてご利用いただけます。また、歯幅が異なる製品も相手ピニオンとしてご利用いただけます。

2.歯車強度から選定するときの注意

規格表に記載されている許容曲げ強さおよび歯面強さは、小原歯車工業において任意に設定した使用条件で計算した参考値です。
ご使用前に必ず実際に使用する条件で強度計算を行い、ご検討後、選定してください。下記に、計算で使用した歯車強度計算式および小原歯車工業で設定した歯車条件を示します。

曲げ強さの計算

【注1】歯車強度計算式は、JGMA（日本歯車工業会規格）、日本ポリペンコ（株）「MCナイロン技術資料」、ポリプラスチックス（株）「ジュラコン歯車」によるものです。なお、回転数の単位（rpm）と応力の単位（kgf/mm²）は計算式で使用する単位に合わせております。

【注2】JGMA401-01 計算式の許容歯元曲げ応力_σFlimは、遊星歯車や中間歯車など負荷方向が正逆両方向での使用を考慮して2/3の値で設定してあります。
