メカニカル部品技術窓口

絞り込み条件

未確定：候補が6型番あります。

江藤電機

ベアリングヒーター SRシリーズ

カタログ |

通常単価(税別): 2,379円～22,342円

税込単価: 2,617円～24,576円

通常出荷日：5日目～7日目

均一に、すばやく、きれいに加熱する環状金属焼ばめ装置。【特長】・むらなく均一に加熱する誘導加熱方式です...

よく一緒に見られています

通常出荷日：7 日目

よく一緒に見られています

通常出荷日：7 日目～

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SRシリーズ 101SR／151SR／201SR／202SR／402SRの詳細

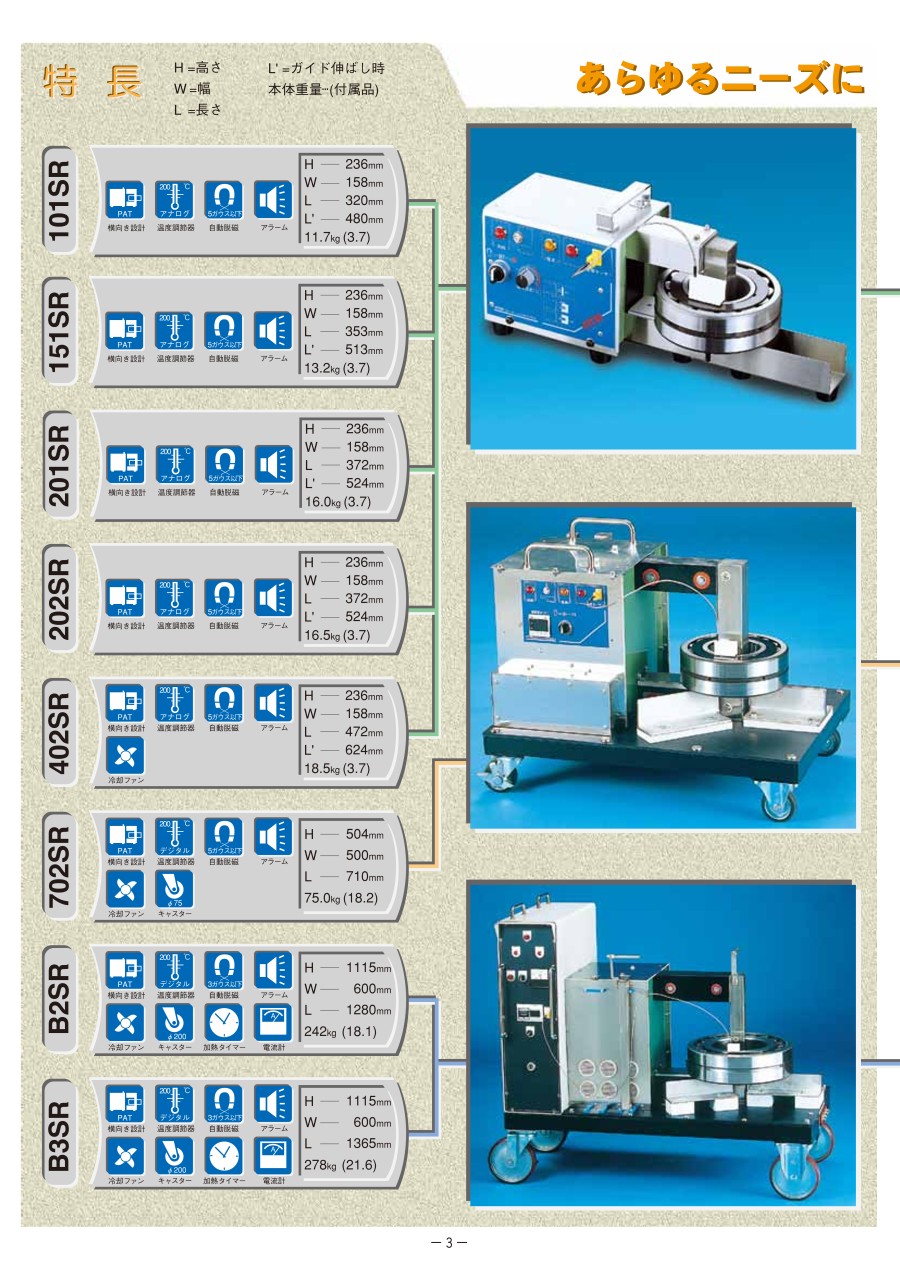

SRシリーズ 101SR/151SR/201SR/202SR/402SR 商品イメージ

101SR／151SR／201SR／202SR

101SR／151SR／201SR／202SR 特長

402SR

402SR 特長

SRシリーズ 101SR／151SR／201SR／202SR／402SRの寸法と部位説明

SRシリーズ 101SR／151SR／201SR／202SR／402SR 寸法図と部位説明図

101SR 各寸法

H（高さ）：236mm
W（幅）：158mm
L（長さ）：320mm
L'（ガイド伸ばし時）：480mm
A寸法：70mm
B寸法：70mm
重さ：11.7kg（3.7）

201SR 各寸法

H（高さ）：236mm
W（幅）：158mm
L（長さ）：372mm
L'（ガイド伸ばし時）：524mm
A寸法：110mm
B寸法：80mm
重さ：16.0kg（3.7）

402SR 各寸法

H（高さ）：236mm
W（幅）：158mm
L（長さ）：472mm
L'（ガイド伸ばし時）：624mm
A寸法：110mm
B寸法：80mm
重さ：18.5kg（3.7）

151SR 各寸法

H（高さ）：236mm
W（幅）：158mm
L（長さ）：353mm
L'（ガイド伸ばし時）：513mm
A寸法：100mm
B寸法：90mm
重さ：13.2kg（3.7）

202SR 各寸法

H（高さ）：236mm
W（幅）：158mm
L（長さ）：372mm
L'（ガイド伸ばし時）：524mm
A寸法：110mm
B寸法：80mm
重さ：16.5kg（3.7）

型番リスト

表示件数

型番

分類

容量

(kVA)

電圧

(V)

種類

ベアリング最小内径

(mm)

ベアリング最大外径

(mm)

ベアリング最大高さ

(mm)

ベアリング最大重量

(kg)

高さH

(mm)

幅W

(mm)

長さL

(mm)

コア空間A寸法

(mm)

コア空間B寸法

(mm)

最小発注数量

オプション品

I型コア収納箱

1個

オプション品

キャリングケース（402SRには対応しておりません）

1個

オプション品

I型コア(内径20～35φ)

1個

オプション品

I型コア(内径35～50φ)

1個

オプション品

I型コア(内径50φ以上)

1個

オプション品

小径用プレート

1個

通常単価(税別) (税込単価)	通常出荷日

8,111円 ( 8,922円 )	7日目
22,342円 ( 24,576円 )	7日目
9,917円 ( 10,909円 )	7日目
12,899円 ( 14,189円 )	7日目
15,899円 ( 17,489円 )	7日目
2,379円 ( 2,617円 )	5日目

詳細情報

基本情報

基本情報

均一に、すばやく、きれいに加熱する環状金属焼ばめ装置。
【特長】
・むらなく均一に加熱する誘導加熱方式ですので、軸受に損傷を与えることなく熱膨張させることができます。
・軸受け作業におけるトラブルを無くし、作業効率の向上に効果があります。
・励磁コイルを内蔵しており、通電すると電磁誘導作用により被加熱体（軸受）に電流が流れ、それ自体の抵抗によって発熱しますのでエネルギーの浪費がなく、軸受だけをすばやく加熱することができます。
・この誘導加熱方式は火や油を使わないので安全性が高く、しかも焼ばめ作業に要する時間を大幅に短縮します。
・油による焼ばめは、たとえ新油を使用した場合でも挿入後の清掃が必要で余分な時間と経費を費やすことになります。
・油を使わないため、グリース封入形軸受もきれいに加熱でき油の保守管理も不要なため、作業環境の改善に効果があります。
・用途に応じて最高200℃まで任意に設定できます。
・加熱後、簡単に脱磁できます。
【用途】
・軸受のほか、ギアやカップリング等環状金属の焼ばめにも利用できます。

カタログ

カタログ (見開き版)

商品担当おすすめ

江藤電機
ヒーター温度センサ N-CTCシリーズ
ベアリングヒーターを使用する際の温度監視に。IHE型、SR型用です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ベアリングヒーター SRシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q高周波装置ですか？

商用電源の周波数（50または60Hz）を使用しますので、高周波装置ではございません。

Q加熱中、本体は熱くなりますか？

誘導電流が流れて発熱するのはベアリング等の加熱対象物だけですので、本体やその他の部品は発熱しません。但し、加熱物の熱が本体やI型コア、その他の部品に伝わることはあります。
