メカニカル部品技術窓口

絞り込み条件

未確定：候補が2型番あります。

保持トルク（範囲）(N･m)
~mm
- ~0.10
- 0.11~1.00
保持トルク【詳細】(N･m)
~mm
- 0.083
- 0.186
長さ(mm)
~mm
- 11.6
- 18.6
仕様識別
~mm
- 片軸
タイプ
~mm
- SS242□-50□1
出荷日
- すべて
- 当日出荷可能

山洋電気

ステッピングモータ □42mm（薄型）

カタログ |

通常単価(税別): 3,051円～3,156円

税込単価: 3,356円～3,472円

通常出荷日：在庫品1日目当日出荷可能

【特長】・高トルクのステッピングモータです・超小型のモータサイズ□42mmを実現した製品

商品画像は代表画像であり、実際の製品と異なる場合がございます。

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番		ホールディングトルク 2相励磁時	定格電流	巻線抵抗	巻線インダクタンス	ロータイナーシャ	質量	モータ長（L）
片軸	両軸	N・m 以上	A/相	Ω/相	mH/相	×10^-4kg・m²	kg	mm
SS2421-5041	SS2421-5011	0.083	1	3.5	1.2	0.015	0.07	11.6
SS2422-5041	SS2422-5011	0.186	1	5.4	2.9	0.028	0.14	18.6

性能・試験情報

特性図

SS2421-5041/SS2421-5011

SS2422-5041/SS2422-5011

山洋電気定電流回路
電源電圧:DC24V
巻線電流:1A/相
2相励磁（フルステップ）
脱出トルク:J_L=0.33×10^-4kg・m²（ラバーカップリング使用）
fs:無負荷時の最大自起動周波数

型番リスト

表示件数

型番

SS2421-5041

SS2422-5041

保持トルク（範囲）

(N･m)

保持トルク【詳細】

(N･m)

長さ

(mm)

仕様識別

最小発注数量

~0.10	0.083	11.6	片軸	1個
0.11~1.00	0.186	18.6	片軸	1個

通常単価(税別) (税込単価)	通常出荷日

3,051円 ( 3,356円 )	在庫品1日目当日出荷可能
3,156円 ( 3,472円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・高トルクのステッピングモータです
・超小型のモータサイズ□42mmを実現した製品

ご注意

商品画像は代表画像であり、実際の製品と異なる場合がございます。

カタログ

商品TOP

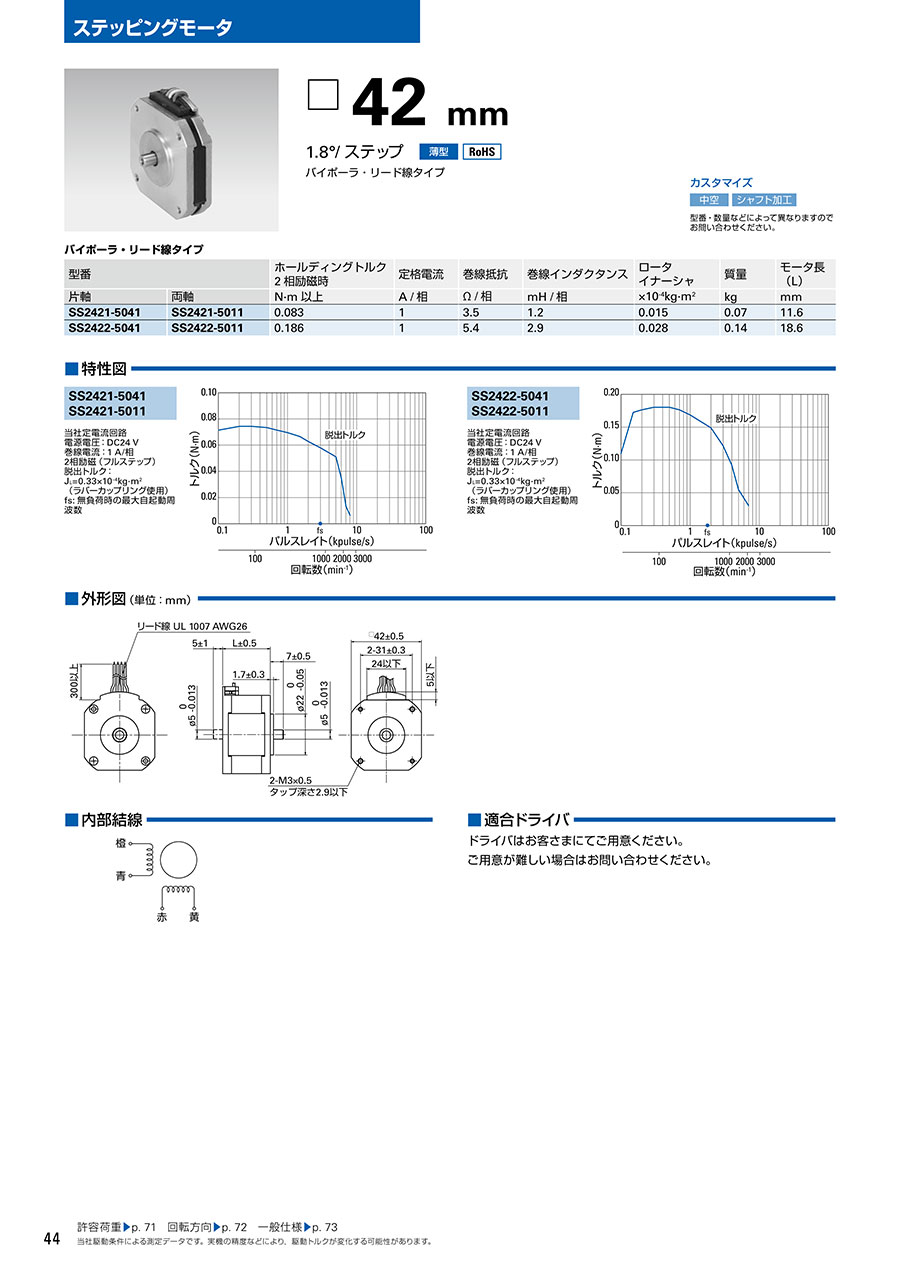

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
