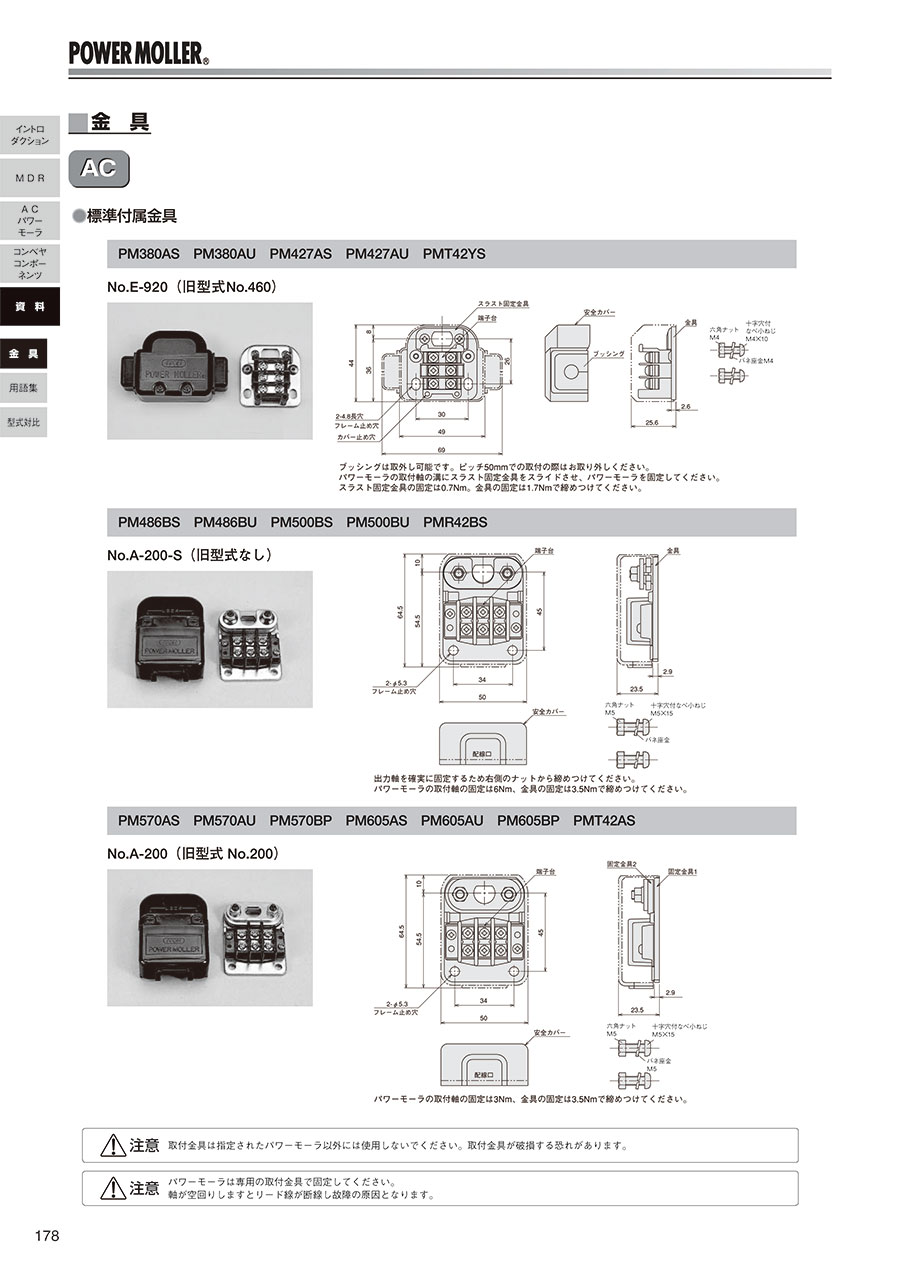

ACパワーモーラ標準付属金具

外形図

PM380AS PM380AU PM427AS PM427AU PMT42YS

使用例

使用方法

• ブッシングは取外し可能です。ピッチ50mmでの取付の際はお取り外しください。
• パワーモーラの取付軸の溝にスラスト固定金具をスライドさせ、パワーモーラを固定してください。
• スラスト固定金具の固定は0.7Nm。金具の固定は1.7Nmで締めつけてください。

注意・禁止事項

• 取付金具は指定されたパワーモーラ以外には使用しないでください。取付金具が破損する恐れがあります。
• パワーモーラは専用の取付金具で固定してください。軸が空回りしますとリード線が断線し故障の原因となります。
