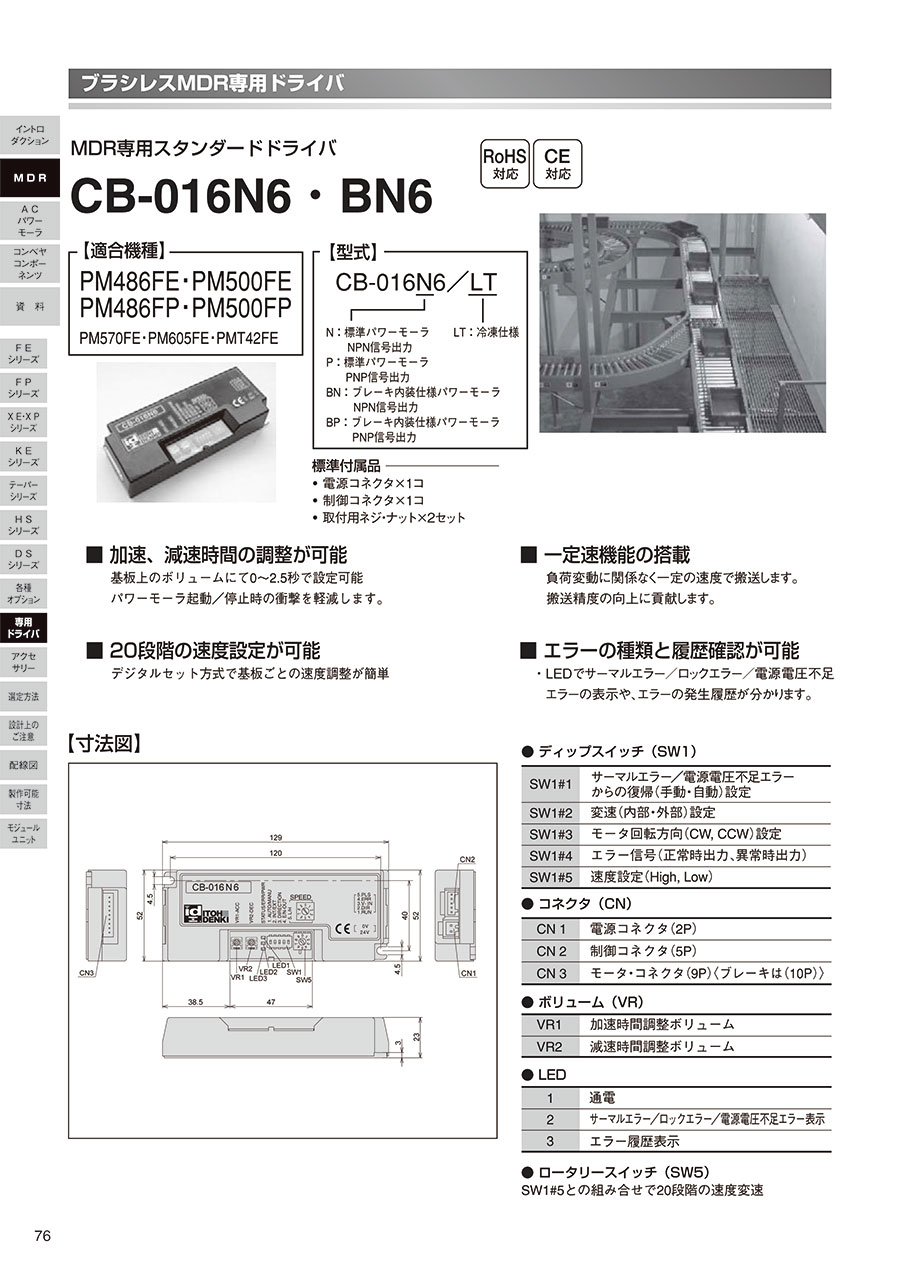

MDR　DC専用ドライバ　CB-016N

外形図

製品仕様

ディップスイッチ（SW1）	SW1#1	サーマルエラー／電源電圧不足エラーからの復帰（手動・自動）設定
	SW1#2	変速（内部・外部）設定
	SW1#3	モータ回転方向（CW, CCW）設定
	SW1#4	エラー信号（正常時出力、異常時出力）
	SW1#5	速度設定（High, Low）
コネクタ（CN）	CN1	電源コネクタ（2P）
	CN2	制御コネクタ（5P）
	CN3	モータ・コネクタ（9P）〈ブレーキは（10P）〉
ボリューム（VR）	VR1	加速時間調整ボリューム
	VR2	減速時間調整ボリューム
LED	1	通電
	2	サーマルエラー／ロックエラー／電源電圧不足エラー表示
	3	エラー履歴表示
ロータリースイッチ（SW5）		SW1#5との組み合せで20段階の速度変速

※1 呼び速度や速度設定に制限があります。
※2 ブレーキ内装仕様時

商品特長詳細

【配線図】

※配線は、電源を切ってから作業するようにしてください。
※Run/Stop（起動/停止）、CW/CCW（回転方向切替）のスイッチは付属しておりません。
※スイッチの変わりにリレー接点、トランジスター出力等を接続することも可能です。

【ロックエラー／サーマルエラー／電源電圧不足エラーの回数表示について】

ロックエラー、サーマルエラー、電源電圧不足エラーの表示・および回数・履歴を表示します。

回転方向切替

ドライバ上のスイッチまたは外部スイッチでパワーモーラの回転を切り替えることが出来ます。
（併用する事も出来ます。）

回転方向の設定

※パワーモーラの回転方向はリード線側からみて右回り（時計方向）をCW、左回り（反時計方向）をCCWとします。
