ドアハンドル形安全スイッチ付安全柵
- 通常単価(税別)
- 64,872円～72,139円
- 税込単価
- 71,359円～79,353円
【特長】・ソレノイド付き安全スイッチを内蔵したドアハンドル形キーを組み込んだ安全柵のキットです。・ハン...
詳細を確認- 2019年11月1日受注分より付属品のスイッチの型式がIDEC社の［HS5E-D44L01-G］から［HS5L-VD44LM-G］へ変更となります。
変更後のスイッチにはケーブルが付属しませんのでお客様にてご用意をお願いいたします。 - ドアハンドル安全スイッチは安全柵への組込がされていない状態でのお届けとなります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（ ）内は40シリーズ
< >内はH1800タイプ
製品仕様
| 型番 | 仕様 | 安全柵高さ | 開き方向 | パネルタイプ | フレームカラー | 品名 | 質量（kg） | キット内容 |
|---|---|---|---|---|---|---|---|---|
| AZM-RAA | 30 シリーズ | H2,150 | 左開き タイプ | 金網（鉄） ピッチ50 線径φ3.2 （上下パネル共） | シルバー | 30AZ安全ハンドル H2150L-AA シルバー | 13 | ・ドアハンドル形キー （ソレノイド付安全スイッチ: IDEC HS5L-VD44LM-G付） ・取り付用ボルトナット ・手動ロック解除ボタン ・取付用ボルトナット ・ハンドルユニット取付用 穴加工済安全柵ユニット （組立済） |
| AZM-RAAY | イエロー | 30AZ安全ハンドル H2150L-AA イエロー | 13 | |||||
| AZM-SAA | 右開き タイプ | シルバー | 30AZ安全ハンドル H2150R-AA シルバー | 13 | ||||
| AZM-SAAY | イエロー | 30AZ安全ハンドル H2150R-AA イエロー | 13 | |||||
| AZM-RBA | H1,800 | 左開き タイプ | シルバー | 30AZ安全ハンドル H1800L-AA シルバー | 11.4 | |||
| AZM-RBAY | イエロー | 30AZ安全ハンドル H1800L-AA イエロー | 11.4 | |||||
| AZM-SBA | 右開き タイプ | シルバー | 30AZ安全ハンドル H1800R-AA シルバー | 11.4 | ||||
| AZM-SBAY | イエロー | 30AZ安全ハンドル H1800R-AA イエロー | 11.4 | |||||
| AZM-TAA | 40 シリーズ | H2,150 | 左開き タイプ | シルバー | 40AZ安全ハンドル H2150L-AA シルバー | 14.6 | ||
| AZM-TAAY | イエロー | 40AZ安全ハンドル H2150L-AA イエロー | 14.6 | |||||
| AZM-UAA | 右開き タイプ | シルバー | 40AZ安全ハンドル H2150R-AA シルバー | 14.6 | ||||
| AZM-UAAY | イエロー | 40AZ安全ハンドル H2150R-AA イエロー | 14.6 | |||||
| AZM-TBA | H1,800 | 左開き タイプ | シルバー | 40AZ安全ハンドル H1800L-AA シルバー | 12.8 | |||
| AZM-TBAY | イエロー | 40AZ安全ハンドル H1800L-AA イエロー | 12.8 | |||||
| AZM-UBA | 右開き タイプ | シルバー | 40AZ安全ハンドル H1800R-AA シルバー | 12.8 | ||||
| AZM-UBAY | イエロー | 40AZ安全ハンドル H1800R-AA イエロー | 12.8 |
※40シリーズの60mm幅のフレームのアンカーブラケットには、「アンカーブラケットL型2本30キット」をご利用ください。
※トビラ側ユニットは、開戸・吊引戸どちらでも対応可能です。（本「ドアハンドル形安全スイッチ付安全柵キット」にはトビラユニットは含まれません。）
※トビラ側の面材が樹脂パネルの場合、樹脂にハンドルシャフト用の穴加工が必要となります。
※AZ2シリーズには使用できません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
65,619円 ( 72,181円 ) | 15日目 |
68,335円 ( 75,169円 ) | 15日目 |
64,872円 ( 71,359円 ) | 15日目 |
67,402円 ( 74,142円 ) | 15日目 |
65,619円 ( 72,181円 ) | 15日目 |
68,335円 ( 75,169円 ) | 15日目 |
64,872円 ( 71,359円 ) | 15日目 |
67,402円 ( 74,142円 ) | 15日目 |
67,833円 ( 74,616円 ) | 15日目 |
72,139円 ( 79,353円 ) | 15日目 |
66,831円 ( 73,514円 ) | 15日目 |
70,575円 ( 77,633円 ) | 15日目 |
67,833円 ( 74,616円 ) | 15日目 |
72,139円 ( 79,353円 ) | 15日目 |
66,831円 ( 73,514円 ) | 15日目 |
70,575円 ( 77,633円 ) | 15日目 |
詳細情報
基本情報
【特長】
・ソレノイド付き安全スイッチを内蔵したドアハンドル形キーを組み込んだ安全柵のキットです。
・ハンドルを回すだけでトビラを施錠・開錠が可能です。
・もちろんソレノイド付安全スイッチですので、開錠の可・不可は電気的にコントロールされます。
・危険区域内部に取り残される事故を防止するためのパドロックプレートを標準内蔵。
・万一危険区域内部に取り残された状態でも、内側から緊急開錠ボタンを押すことによって非常状態からの脱出が可能です。
ご注意
- 2019年11月1日受注分より付属品のスイッチの型式がIDEC社の［HS5E-D44L01-G］から［HS5L-VD44LM-G］へ変更となります。
変更後のスイッチにはケーブルが付属しませんのでお客様にてご用意をお願いいたします。 - ドアハンドル安全スイッチは安全柵への組込がされていない状態でのお届けとなります。

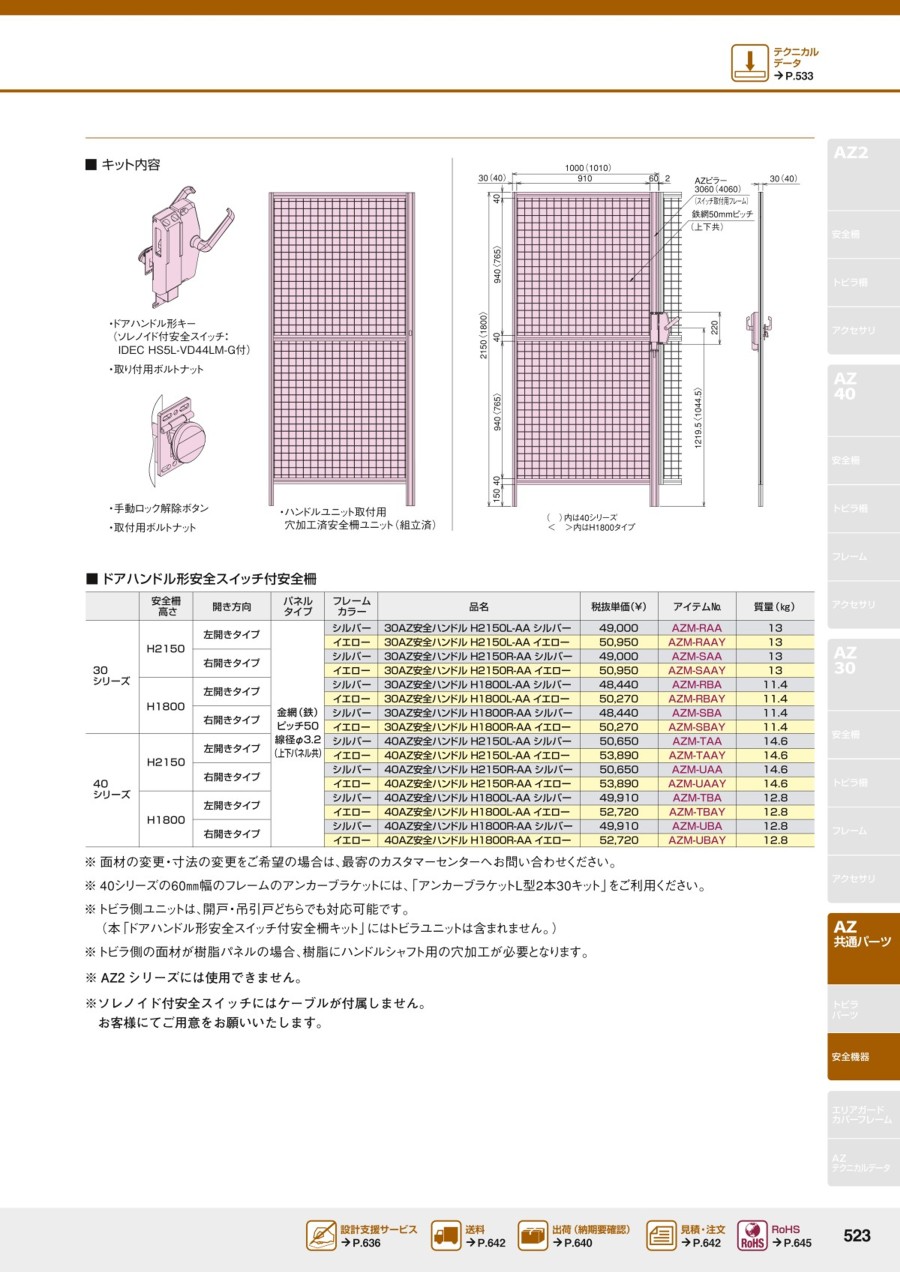

カタログ
