メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
A寸法(mm)
~mm- 8
- 10
- 12
- 14
- 16
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
シャフトクランプ
- 材質
- アルミ
- 材質詳細
- A6N01S-T5
- 表面処理
- アルマイト処理
- キット内容
- シャフトクランプφ□×1/六角穴付ボルト(M5×15)ステンレス×1
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 型番 | シャフトクランプ | A寸法 （mm） | 質量（キット） （g） | キット内容 | 材質 | 環境 |
|---|---|---|---|---|---|---|
| SFK-E01 | φ16 | 16 | 27 | シャフトクランプφ16×1 六角穴付ボルト（M5×15） ステンレス×1 | A6NO1S-T5 アルマイト処理 | RoHS10対応品 |
| SFK-E02 | φ14 | 14 | 28.7 | シャフトクランプφ14×1 六角穴付ボルト（M5×15） ステンレス×1 | ||
| SFK-E03 | φ12 | 12 | 30.2 | シャフトクランプφ12×1 六角穴付ボルト（M5×15） ステンレス×1 | ||
| SFK-E04 | φ10 | 10 | 31.4 | シャフトクランプφ10×1 六角穴付ボルト（M5×15） ステンレス×1 | ||
| SFK-E05 | φ8 | 8 | 32.4 | シャフトクランプφ8×1 六角穴付ボルト（M5×15） ステンレス×1 |
使用例

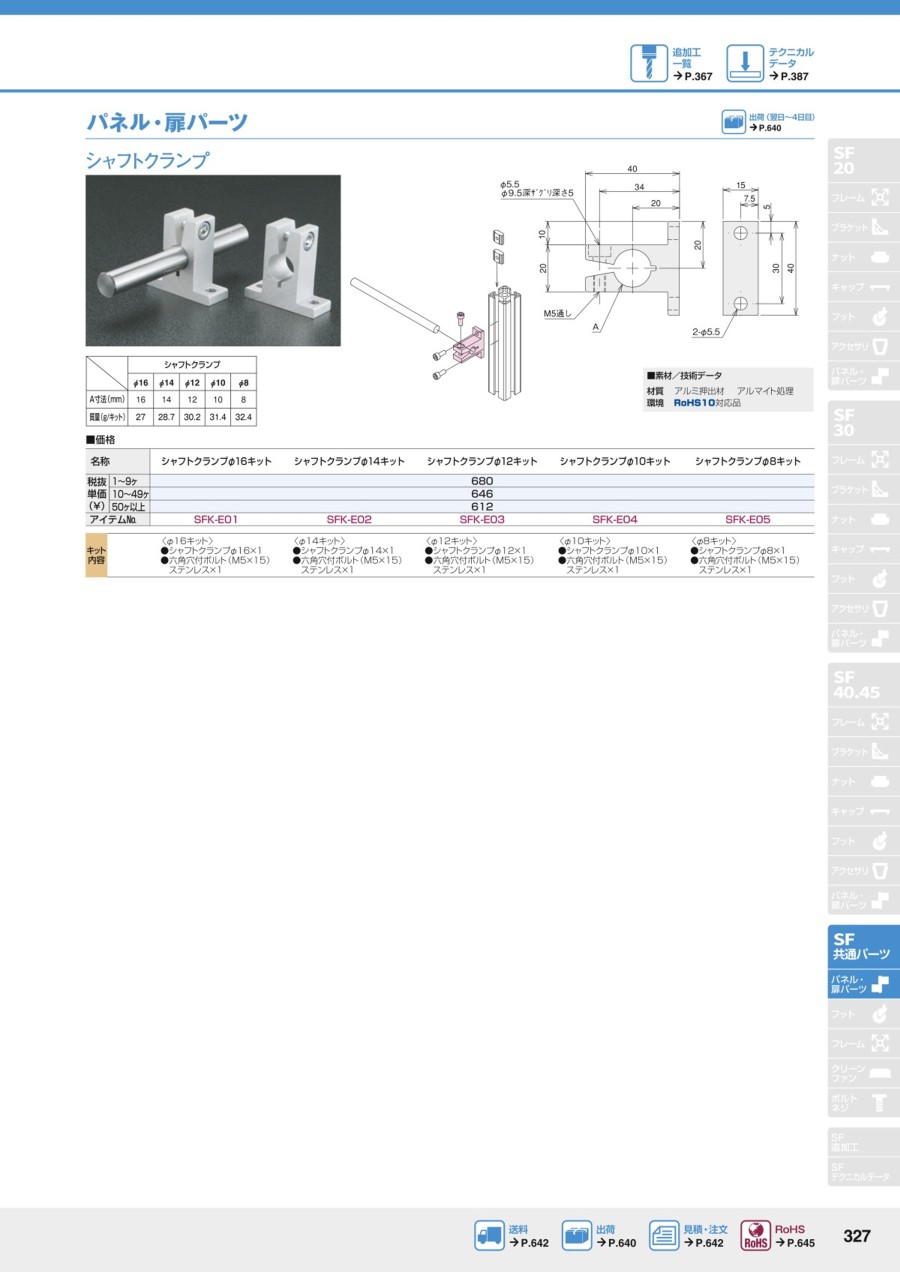

カタログ
シャフトクランプのレビュー
コロ取付ブラケットに活用
4
4.02023/07/28
値段と納期を考慮して、購入しました。
表面が多少荒い事もあり、ほどいい場所に使用しています。
今後も活用予定です。
0人が参考にしています。
治具固定用
5
5.02020/07/13
価格も安価で問題無く使用できています。
コスパは高いと思います。
0人が参考にしています。
装置の改良版に利用しました
4
4.02020/01/15
自社の生産設備装置の改良版に使用しました。新規に既設装置の使い勝手を改善したワークを回転して保持セットする機構のシャフト...もっと読む
0人が参考にしています。
