スライドレール（ホールド機構付）
- 通常単価(税別)
- 1,526円～2,370円
- 税込単価
- 1,679円～2,607円
通常出荷日：在庫品1日目当日出荷可能
SF共通パーツ。【特長】・引き出した状態でボールロックが働き、簡易ロックをします。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※引き出した状態でボールロックが働き、簡易ロックをします。
製品仕様
| 型番 | 名称 | 材質 | 質量 | 環境 |
|---|---|---|---|---|
| SFA-T01 | スライドレール360HD | SPCC | 356g | RoHS10対応品 |
| SFA-T02 | スライドレール460HD | SPCC | 468g | RoHS10対応品 |
| SFA-T03 | スライドレール610HD | SPCC | 621g | RoHS10対応品 |
規格表
使用例
GFフレーム等でもご利用いただけます。
取付方法
※ナット・ネジ（トラスネジM4）は別途ご用意下さい。
※スライドレールアウター取付側フレームは左右に微調整が可能なように設計してください。
※スライドレールインナー取付側フレームはスライドレールアウター取付フレームより1ランク細いフレームをご利用いただくことをおすすめします。
※スライドレールアウターとスライドレールインナーは分別できません。

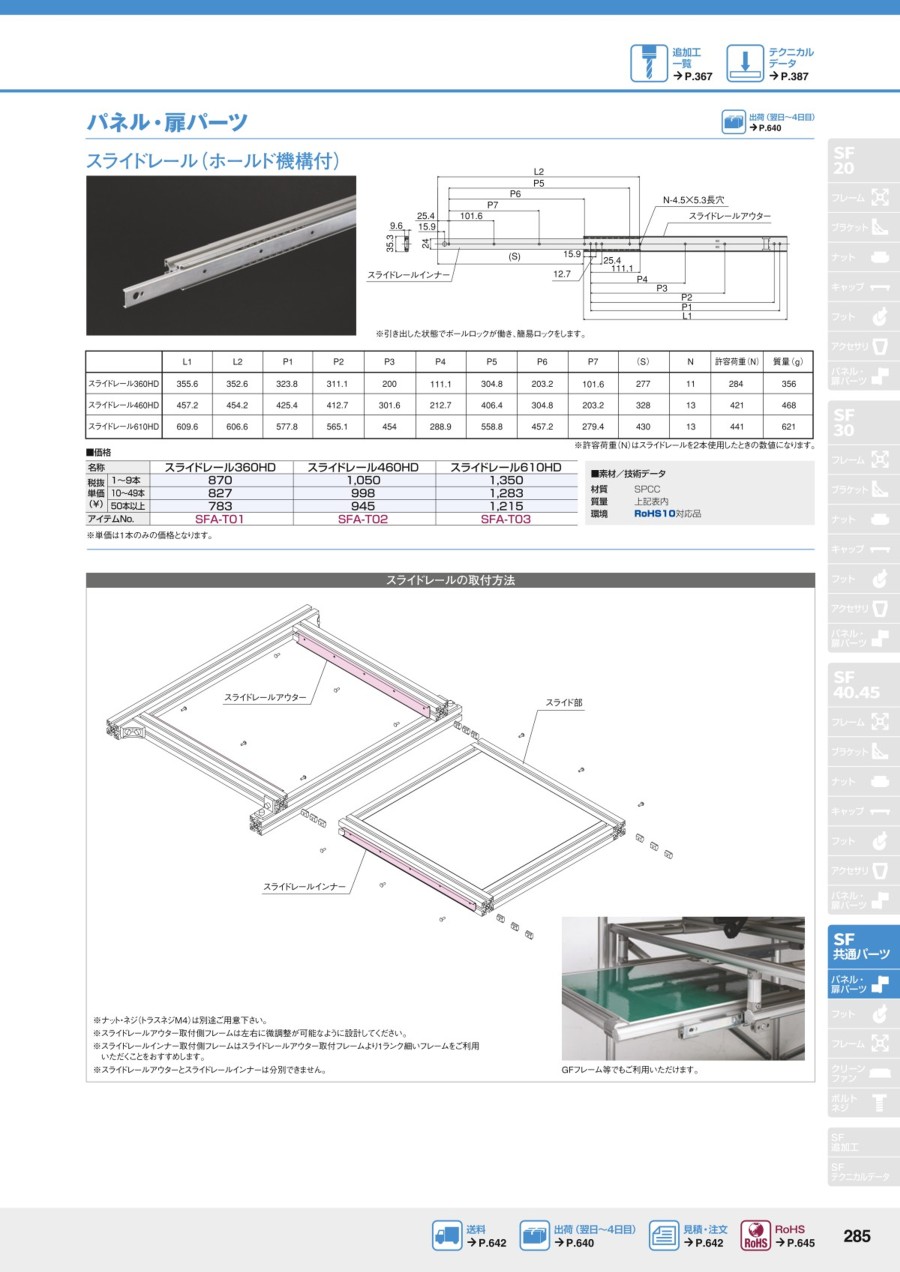

カタログ
スライドレール（ホールド機構付）のレビュー
治具収納運搬台車正面スライド扉用
4
4.02019/09/04
運搬台車はアルミフレーム構造W600×D500×H1100にて製作
正面部分に上下スライド扉機構にて使用しました。
アル...もっと読む
